Kontrola stavu řízení a spojovacích tyčí

AP46.00-P-4651E

Kontrola stavu řízení a spojovacích tyčí

27.11.2018

Typ

166, 167, 292

Znázorněn typ 292 s kódem M005 (4MATIC)

1

Manžeta kloubu spojovací tyče

2

Kloub spojovací tyče

3

Hlava spojovací tyče

4

Spojovací tyč

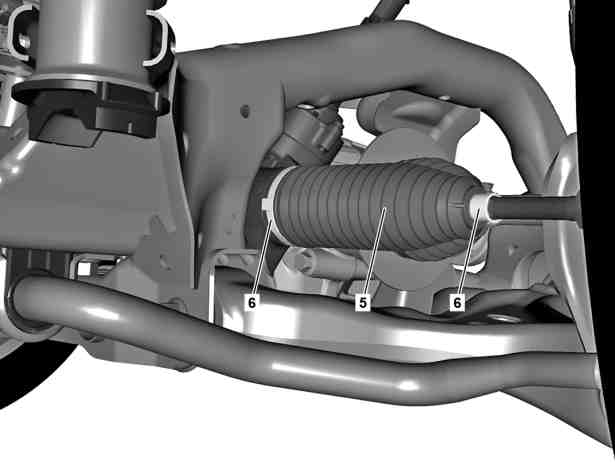

Znázorněn typ 292 s kódem M005 (4MATIC)

5

Manžeta

6

Spona

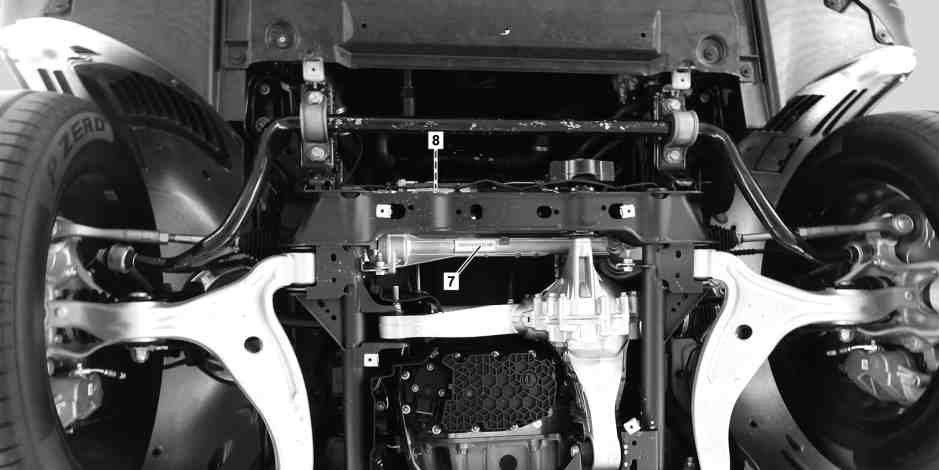

Znázorněn typ 167

7

Hřebenové řízení

8

Přestavovací motor elektrického servořízení

 Varování

Nebezpečí poranění přivřením nebo přiskřípnutím, v extrémním případě amputací končetin při zásazích do mechaniky

Při pohybu součástí se nesmí nacházet žádné části těla ani končetiny v oblasti pohybů mechaniky.

AS00.00-Z-0009-01A

 Nebezpečí

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla.

AS00.00-Z-0010-01A

Přípravné práce

1

Odemknout zámek řízení.



Demontovat

2

Demontovat střední obložení podlahy.



Typ 166, 292

AR61.30-P-1001GQ



Typ 167

AR61.30-P-1001ME



Zkontrolovat

3

Zkontrolovat manžety kloubů (1) hlav spojovacích tyčí (3) ohledně stavu, těsnosti a správného usazení.

 V případě potřeby použít běžně dostupné zařízení/nářadí.
Otočné kontrolní zrcadlo s osvětlením, srovnatelné s kontrolním zrcadlem Hazet 1977-1

Při výskytu závad



Odstranit závady.

 Na zvláštní zakázku.

4

Zkontrolovat vůli kloubů spojovacích tyčí (2) silným tahem a tlakem u hlav spojovacích tyčí (3).

Při výskytu závad



Odstranit závady.

 Na zvláštní zakázku.

5

Vždy zkontrolovat hlavy spojovacích tyčí (3) a spojovací tyče (4) tahem a tlakem ohledně pevnosti vzájemného spojení.

Při výskytu závad



Odstranit závady.

 Na zvláštní zakázku.

6

Zkontrolovat vůli vnitřních kloubů spojovacích tyčí silným tahem a tlakem u spojovacích tyčí (4) ve směru hřebenového řízení (7).

Při výskytu závad



Odstranit závady.

 Na zvláštní zakázku.

7

Natáhnout manžety (5) natočením řízení doprava a doleva a zkontrolovat ohledně trhlin, otlaků a míst oděru.


Nikdy nekontrolovat manžety (5) promačkáváním nebo stlačováním žebrování.
V opačném případě může dojít k poškozením materiálu a k netěsnosti s následným poškozením.

 V případě potřeby použít běžně dostupné zařízení/nářadí.
Otočné kontrolní zrcadlo s osvětlením, srovnatelné s kontrolním zrcadlem Hazet 1977-1

Při výskytu závad



Odstranit závady.

 Na zvláštní zakázku.

8

Zkontrolovat spony (6) ohledně pevného a správného usazení.


Spony (6) nesmí být poškozeny, uvolněny ani nesprávně usazeny.
V opačném případě může dojít k netěsnosti a následným poškozením.

 V případě potřeby použít běžně dostupné zařízení/nářadí.
Otočné kontrolní zrcadlo s osvětlením, srovnatelné s kontrolním zrcadlem Hazet 1977-1

Při výskytu závad



Odstranit závady.

 Na zvláštní zakázku.

9

Zkontrolovat hřebenové řízení (7).

 V případě potřeby použít běžně dostupné zařízení/nářadí.
Otočné kontrolní zrcadlo s osvětlením, srovnatelné s kontrolním zrcadlem Hazet 1977-1

Při výskytu závad



Z bezpečnostních důvodů vyměnit řízení.

 Na zvláštní zakázku.

10

Zkontrolovat přestavovací motor elektrického servořízení (8).

 V případě potřeby použít běžně dostupné zařízení/nářadí.
Otočné kontrolní zrcadlo s osvětlením, srovnatelné s kontrolním zrcadlem Hazet 1977-1

Při výskytu závad



Z bezpečnostních důvodů vyměnit řízení.

 Na zvláštní zakázku.



Montáž

11

Namontovat prostřední obložení podlahy.



Typ 166, 292

AR61.30-P-1001GQ



Typ 167

AR61.30-P-1001ME
