Zkontrolovat, vyrovnat hladinu kapaliny chladicího systému motoru. Zkontrolovat,vyrovnat podíl ochrany proti korozi/mrazu

AP20.00-P-2010SLR

Zkontrolovat, vyrovnat hladinu kapaliny chladicího systému motoru. Zkontrolovat,vyrovnat podíl ochrany proti korozi/mrazu

05.12.2018

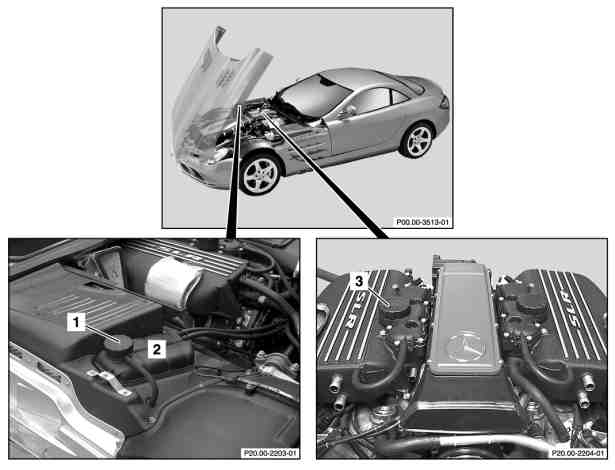

Motor

155 v typu 199

1, 3

Uzavírací víko

2

Vyrovnávací nádržka



Zkontrolovat

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

1

Otevřít uzavírací víko (1) vyrovnávací nádržky (2) hlavního okruhu

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

 Pomalu povolovat uzavírací víko (1) a upustit přetlak, poté uzavírací víko (1) odšroubovat.

2

Zkontrolovat chladicí kapalinu ohledně dostatečného obsahu protikorozního a nemrznoucího prostředku



AR20.00-P-1142SLR

 V případě chybného směšovacího poměru upravit složení chladicí kapaliny:

3

Zkontrolovat hladinu chladicí kapaliny, v případě potřeby vyrovnat

Upozornění ke výšce hladiny chladicí kapaliny

AH20.00-P-1142-01CW



Zkontrolovat těsnost chladicího systému

AR20.00-P-1010SLR

 Při úniku kapaliny, který nesouvisí s normální spotřebou:



4

Zavřít uzavírací víko (1) vyrovnávací nádržky (2)

5

Otevřít uzavírací víko (3) nízkoteplotního okruhu



Odvzdušnění nízkoteplotního okruhu

AR20.00-P-1145SLR

 Otevírat uzavírací víko (3) pouze při teplotě chladicí kapaliny pod 40 °C, V opačném případě může dojít k úniku chladicí kapaliny.
Při úniku chladicí kapaliny musí být odvzdušněn nízkoteplotní okruh:



6

Zkontrolovat chladicí kapalinu ohledně dostatečného obsahu protikorozního a nemrznoucího prostředku



Vypuštění, doplnění chladicí kapaliny

AR20.00-P-1142SLR

 V případě chybného směšovacího poměru upravit složení chladicí kapaliny:

7

Zkontrolovat hladinu chladicí kapaliny, v případě potřeby vyrovnat

Upozornění ke výšce hladiny chladicí kapaliny

AH20.00-P-1142-01CW



Zkontrolovat těsnost chladicího systému

AR20.00-P-1010SLR

 Při úniku kapaliny, který nesouvisí s normální spotřebou:



8

Zavřít uzavírací víko (3) nízkoteplotního okruhu
