Ön yan panel kaplamasının yenilenmesi için ilave yapı parçaların pencere kesitine kadar sökülmesi, takılması

AR60.00-D-0056TS

Ön yan panel kaplamasının yenilenmesi için ilave yapı parçaların pencere kesitine kadar sökülmesi, takılması

14.04.2020

Tip

907.6

kod W16 ile (Yan panel/sürgülü kapıdaki sabit sol ön cam)

kod T19 hariç (Sol sürgülü kapı)

Araç sol tarafı

Tip

907.6

kod W17 ile (Yan panel/sürgülü kapıdaki sabit sağ ön cam)

kod T16 hariç (Sağ sürgülü kapı)

Araç sağ tarafı

Tip

907.6

kod W18 ile (Yan panel/sürgülü kapıdaki sol ön sürgülü cam)

kod T19 hariç (Sol sürgülü kapı)

Araç sol tarafı

Tip

907.6

kod W19 ile (Yan panel/sürgülü kapıdaki sağ ön sürgülü cam)

kod T16 hariç (Sağ sürgülü kapı)

Araç sağ tarafı

Tip

907.7

kod T16 hariç (Sağ sürgülü kapı)

Araç sağ tarafı

Tip

907.7

kod T19 hariç (Sol sürgülü kapı)

Araç sol tarafı

Tip

910.6

kod W16 ile (Yan panel/sürgülü kapıdaki sabit sol ön cam)

kod T19 hariç (Sol sürgülü kapı)

Araç sol tarafı

Tip

910.6

kod W17 ile (Yan panel/sürgülü kapıdaki sabit sağ ön cam)

kod T16 hariç (Sağ sürgülü kapı)

Araç sağ tarafı

Değişiklikle ilgili açıklamalar

19.12.2019

Yöntem genişletildi

İş kademesi 3

Tip 907.733'te, aracın sol tarafı gösterilmiştir

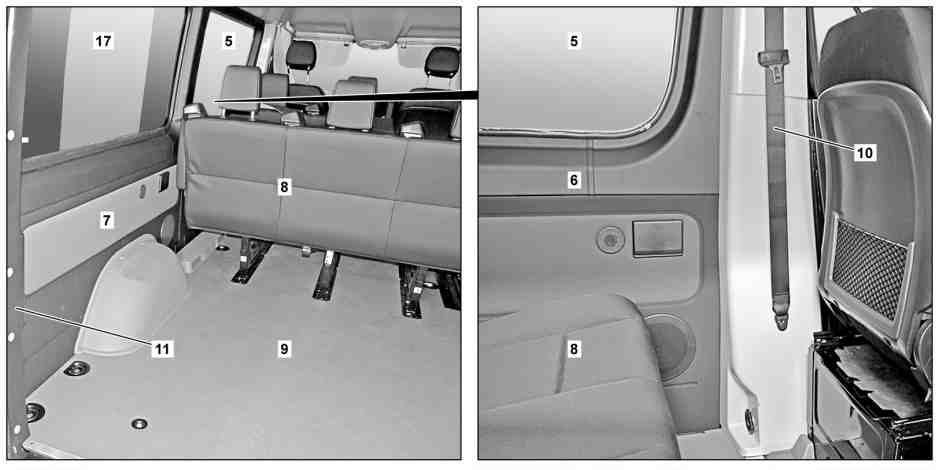

Tip 907.7'de Code W16 (sol ön pencere, yan panelde/ sürgülü kapıda sabit) ile, Code W34 (sol arka sürgülü pencere) ile, Code V21 (lüks iç kaplama) ile, Code VK8 (Plastik taban kaplaması) ile ve yolcu koltuğu sırası (8) ile, aracın sol tarafı gösterilmiştir

5

Yapıştırılmış yan pencere

7

Arka yan panel kaplaması

9

Yükleme bölümü tabanı

6

Ön yan panel kaplaması

8

Yolcu koltuğu grubu

10

B-direği emniyet kemeri

Tip 907'de, aracın sol tarafı gösterilmiştir

15

Kenar fitili

Tip 907.6'da Code W16 (sol ön pencere, yan panelde/sürgülü kapıda sabit) hariç ve Code W18 (yan panelde/sürgülü kapıda sol ön sürgülü pencere) hariç ve Code W27 (sol arka sabit pencere) hariç ve Code W34 (sol arka sürgülü pencere) hariç ve Code IR6 (aks mesafesi 4325 mm, sarkıntı 1615 mm) hariç ve Code IR7 (aks mesafesi 4325 mm, sarkıntı 2015 mm) hariç, aracın sol tarafı gösterilmiştir

16

Elektrik kablo demeti

 Tehlike

U >= 30 V alternatif gerilim (AC) veya U >= 60 V doğru akım gerilimi (DC) olan yapı parçalarına ve sistemleriyle çalışmalarda hayati tehlike

Hasarlı veya arızalı akımlı yapı parçalarına ve hatlara ya da izole edilmemiş elektrik bağlantılarına ve hatlara dokunmayın.Typ 910.6 mit Motor 780.703

AS00.00-Z-0035-01A

 Tehlike

Aracın liftten kayması veya devrilmesi nedeniyle yaşamsal tehlike

Aracı lift sütunları arasında ortaya getirin ve dört adet yerleştirme tablasını araç üreticisi tarafından öngörülen lift yerleştirme noktalarında konumlandırın.

AS00.00-Z-0010-01A

Departman açıklaması

Akü ile ilgili hatırlatmalar

Typ 910.6 mit Motor 780.703

AH54.10-P-0001-01A

Departman açıklaması

Araç iç mekanındaki tamir çalışmalarının yapılması ile ilgili hatırlatmalar

AH68.00-N-0001-01S

 

Sökülmesi, takılması

1

Depo kapağını sökün.

Aracın sol tarafında hasar olması durumunda.

AR88.60-D-6023TS

2

İlgili taban altı kaplamasını sökün.

Tip 907.6/7 Code XM1 (ses önlemleri) ile, Tip 910.6 Motor 651 Code XM1 (ses önlemleri) ile, Tip 910.6 Motor 780.703 ile

AR61.30-D-1001TS

3

İlgili yüksek voltaj aküsü taşıyıcısındaki taban altı kaplamasını sökün.

* Sadece Avrupa için

Tip 910.6 Motor 780.703 ile

AR61.30-D-1002TE

4

Dolum boğazını sökün.

Aracın sol tarafında hasar olması durumunda.

Tip 907.6 Motor 642, 651, 654.9 ile, Tip 907.7 Motor 642, 651 ile, Tip 910.6 Motor 651 ile

AR47.10-D-7541TS

Tip 907.6/7 Motor 274 ile

AR47.10-D-7541TSC

5

İlgili koruma çıtalarını sökün.

AR88.80-D-1040TS

6

İlgili yapışkan ön yan pencereyi (5) sökün.

AR67.30-D-2400TS

7

Ayırma panelindeki üst kaplamayı sökün.

Tip 907.6, 910.6 ayırma paneli ile ve Code VA3 (tavan yüksekliğine kadar yükleme bölümü iç kaplaması, yıkanabilir) ile

AR68.30-D-1407TS

8

Ayırma panelindeki alt kaplamayı sökün.

Tip 907.6, 910.6 ayırma paneli ile ve Code VA3 (tavan yüksekliğine kadar yükleme bölümü iç kaplaması, yıkanabilir) ile

AR68.30-D-1408TS

9

İlgili öndeki biniş yeri kaplamasını sökün.

AR68.30-D-1306TS

10

İlgili yolcu koltuğu sırasını (8) sökün.

Tip 907.6/7, 1. sıranın ve/veya 2. sıranın yolcu koltuğı sırası ile

AR91.21-D-4425TS

11

İlgili yan yükleme bölümü kaplamasını sökün.

Tip 907.6, 910.6 Code V25 (tekli göğüs kemerine kadar yükleme bölmesi kaplaması) ile veya Code VA1 (standart göğüs kemerine kadar yükleme bölmesi kaplaması) ile veya Code VA2 (tavan yüksekliğine kadar yükleme bölmesi iç kaplaması (ahşap)) ile veya Code VA3 (tavan yüksekliğine kadar yükleme bölmesi iç kaplaması, yıkanabilir) ile

AR68.30-D-1185TS

12

İlgili ön yan panel kaplamasını (6) sökün.

Tip 907.6 Code V21 (lüks iç kaplaması) ile, Tip 907.7

AR68.30-D-1209TSR

13

İlgili orta yan panel kaplamasını sökün.

Tip 907.6 Code IR6 (aks mesafesi 4325 mm, çıkıntı 1615 mm) ile Code V21 (lüks iç kaplama) ile, Tip 907.6 Code IR7 (aks mesafesi 4325 mm, çıkıntı 2015 mm) ile Code V21 (lüks iç kaplama) ile, Tip 907.7 Code IR6 (aks mesafesi 4325 mm, çıkıntı 1615 mm) ile, Tip 907.7 Code IR7 (aks mesafesi 4325 mm, çıkıntı 2015 mm) ile

AR68.30-D-1211TSR

14

İlgili arka yan panel kaplamasını (7) sökün.

Tip 907.6 Code V21 (lüks iç kaplaması) ile, Tip 907.7

AR68.30-D-1208TSR

15

Elektrik kablo demetinin (16) ilgili hat kanalını sökün.

Tip 907.6/7, 910.6 Code V94 (hat kanalı yan panele) ile

16

Tamir bölgesinde ilgili elektrik kablo demetini (16) sökün ve çalışma alanının dışına konumlandırın.

17

İlgili germe kızakları yan panelde sökün.

Tip 907.6, 910.6 Code V42 (Ön göğüs kemerindeki yan panel germe kızakları) ile ve/veya Code VC4 (Tavan çerçevesindeki yan panel germe kızakları) ile

AR68.50-D-8250TS

18

Ön ayırma panelini sökün.

Tip 907.6, 910.6 Code D50 (boylu boyunca ayırma plakası) ile veya Code D51 (1 pencere ile boylu boyunca ayırma paneli) ile Code D64 (sürügülü kapıya sahip ayırma paneli) ile

Tip 910.6 Code D50 (Boylu boyunca ayırma paneli) ile veya Code D51 (1 pencereli boylu boyunca ayırma paneli) ile)

AR68.74-D-0700TSF

Tip 907.6 Code D50 (Boylu boyunca ayırma paneli) ile veya Code D51 (1 pencereli boylu boyunca ayırma paneli) ile)

AR68.74-D-0700TSR

 Tip 907.6, 910.6 Code D64 (sürgülü kapıya sahip ayırma paneli) ile
Bu araçlar için referans dokümanı bulunmamaktadır.

19

Yükleme bölümü tabanını (9) sökün.

Tip 907.6, 910.6 Code VK8 (plastik taban kaplama) ile Code V43 (ahşap ayak tabanı) hariç

AR68.80-D-5800TSF

Tip 907.6, 910.6 Code V43 (ahşap ayak taban) ile Code VK8 (plastik taban kaplama) hariç

AR68.80-D-5800TSR

20

Tamir bölgesinde ilgili kenar fitilini (15) sökün ve çalışma alanının dışına konumlandırın.

21

B-direği ilgili emniyet kemerini (10) sökün.

AR91.40-D-1015TS

22

Takma, sökme işleminin tersi sırasında olmalıdır.
