Üst kaplamanın ayırma panelinde sökülmesi, takılması

16.07.2018

Tip

907.6, 910.6

Üst kaplamanın ayırma panelinde sökülmesi, takılması

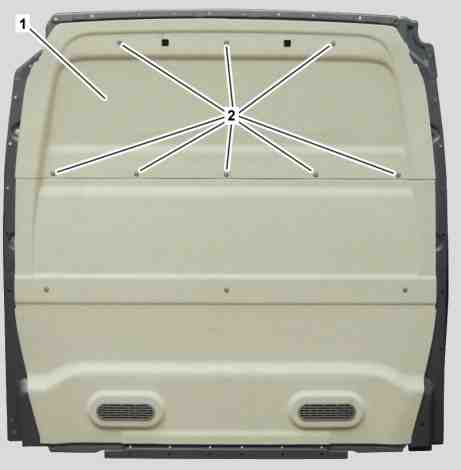

Tip 910.6'da Code D50 (boylu boyunca ayırma plakası) ile gösterilmiştir

1

Kaplama

2

Gerdirme perçinleri

D68.30-2525-82

Departman açıklaması

Araç iç mekanındaki tamir çalışmalarının yapılması ile ilgili hatırlatmalar

AH68.00-N-0001-01S

Sökülmesi, takılması

1

Sürücü koltuğunu öne doğru en üst konuma ayarlayın.

2.1

Ön yolcu koltuğunu öne doğru en üst konuma ayarlayın.

Tip 907.6, 910.6
kod S23 hariç (Sağ ön ikili koltuk)

2.2

Ön yolcu koltuk sırasının baş dayanaklarını sökün.

Tip 907.6, 910.6
kod S23 ile (Sağ ön ikili koltuk)

AR91.16-D-0041TS

3

Kıyafet askılarını sökün.

Tip 907.6, 910.6
kod F1K ile (Sürücü kabininde giysi askısı)

4

Gerdirme perçinlerini (2) sökün.

Montaj: Hasarlı germe perçinleri (2) yenileyin.

Klipsten çıkarma aleti

*452589016300

5

Sürü tarafındaki kaplamayı (1) B-direği kaplamasından dışarı sürün ve araçtan çıkarıp alın.

6

Sızdırmazlık dudağını kaplamanın pencere kesitinde (1) sökün.

Tip 907.6, 910.6
kod V07 ile (Arka panel kaplaması)
Eğer kaplama (1) yenileniyorsa.

7

Takma, sökme işleminin tersi sırasında olmalıdır.

Üst kaplamanın ayırma panelinde sökülmesi, takılması

452 589 01 63 00

Klipsten çıkarma aleti
