AR47.70-D-1020-01TE	Yüksek voltaj araç şebekesi potansiyel dengelemesi için şase hatlarının kontrol edilmesi
 Tehlike	U >= 30 V alternatif gerilim (AC) veya U >= 60 V doğru akım gerilimi (DC) olan yapı parçalarına ve sistemleriyle çalışmalarda hayati tehlike	Hasarlı veya arızalı akımlı yapı parçalarına ve hatlara ya da izole edilmemiş elektrik bağlantılarına ve hatlara dokunmayın.	AS00.00-Z-0035-01A
Departman açıklaması	Yüksek voltaj araç şebekeli ve/veya lityum iyon akülü ve/veya gaz tahrik sistemli araçlarda işleyiş tarzına dair açıklamalar		AH00.00-Z-0300-01A
Departman açıklaması	Elektrostatik boşalma nedeniyle elektronik yapı parçalarında hasarların önlenmesi ile ilgili hatırlatmalar		AH54.00-P-0001-01A
Departman açıklaması	Akü ile ilgili hatırlatmalar		AH54.10-P-0001-01A

Motor

780.703 Tip 910'de

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1001-02TE	Potansiyel dengeleme şase kablosunun cıvatası motor bölmesindeki yüksek voltaj enerji dağıtıcısına	Nm	16

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1002-02TE	Potansiyel dengeleme şase kablosunun cıvatası alt tabandaki yüksek voltaj enerji dağıtıcısına	Nm	16

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1003-02TE	Potansiyel dengeleme şase kablosunun cıvatası aks tahrik modülünü	Nm	16

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1004-02TE	Potansiyel dengeleme şase kablosu somunu yüksek voltajlı akü modülüne	Nm	16

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1005-02TE	Potansiyel dengeleme şase kablosunun cıvatası yüksek voltaj aküsüne	Nm	16

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1006-02TE	Potansiyel dengeleme şase hattı somunu karoseriye	Nm	16

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1007-02TE	Potansiyel dengeleme şase kablosun cıvatası DC/DC-konvertörüne	Nm	16

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1008-02TE	Potansiyel dengeleme şase hattı somunu motor bölgesindeki yüksek voltaj bileşenleri tutucusuna	Nm	16

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1009-02TE	Potansiyel dengeleme/Koruma iletkeni şase hattının cıvatası doğru akım şarj bağlantısı ünitesine	Nm	7

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1010-02TE	Potansiyel dengeleme şase hattının cıvatası AC-şarj cihazına	Nm	7

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1011-02TE	Potansiyel dengeleme şase hattı somunu yan devre ısıtma cihazı tutucusuna	Nm	7

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1012-02TE	Potansiyel dengeleme şase hattı somunu yan devre ısıtma cihazına	Nm	7

 Yüksek voltaj araç şebekesi potansiyel dengelemesi şase hatları

Numara	Adlandırma		Motor 780.703 Tip 910'de
BA47.70-N-1013-02TE	Potansiyel dengeleme şase kablosu somunu araç iç mekan ısıtma cihazına	Nm	7

 Yüksek voltaj bileşenlerindeki çalışmalarda ilgili elektrik hatlarının kontrolü potansiyel dengeleme için gerçekleştirilmelidir.
Kontrol bölgesine göre ilgili alt taban kaplamaları, motor bölmesi alt kaplaması veya koruyucu plaka sökülmüş olmalıdır.

Yüksek voltaj araç şebekesi potansiyel dengelemesi için şase hatlarının kontrol
edilmesi

D47.70-A017-79

1., 2. ve 3. yüksek voltaj aküsü için ve yüksek voltaj akü modülü için potansiyel dengelemesini kontrol edin

1	İlgili potansiyel dengeleme şase hattını (1) hasarlanma bakımından kontrol edin.

Hasar mevcutsa,



hasarlı potansiyel dengeleme şase hattını (1) yenileyin   .

2	İlgili potansiyel dengeleme şase hattını (1) sıkı oturma bakımından kontrol edin.

Bir ve/veya birden fazla potansiyel dengeleme şase hattı (1) gevşekse,



Potansiyel dengeleme şase hattını (1) sabitleyin   .

3	Potansiyel dengeleme şase hattını (2) hasarlanma bakımından kontrol edin.

Hasar mevcutsa,



hasarlı potansiyel dengeleme şase hattını (2) yenileyin   .

4	Potansiyel dengeleme şase hattını (2) sıkı oturma bakımından kontrol edin.

Potansiyel dengeleme şase hattı (2) gevşekse,



Potansiyel dengeleme şase hattını (2) sabitleyin   .

D47.70-A018-79

4. yüksek voltaj aküsü için ve yüksek voltaj akü modülü için potansiyel dengelemesini kontrol edin

5	Motor 780.703 Tip 910'de kod E4T ile (Yüksek voltajlı akü (47 kWh)) Potansiyel dengeleme şase hattını (3) hasarlanma bakımından kontrol edin.

Hasar mevcutsa,



hasarlı potansiyel dengeleme şase hattını (3) yenileyin   .

6	Motor 780.703 Tip 910'de kod E4T ile (Yüksek voltajlı akü (47 kWh)) İlgili potansiyel dengeleme şase hattını (3) sıkı oturma bakımından kontrol edin.

Potansiyel dengeleme şase hattı (3) gevşekse,



Potansiyel dengeleme şase hattını (3) sabitleyin   .

7	Motor 780.703 Tip 910'de kod E4T ile (Yüksek voltajlı akü (47 kWh)) Potansiyel dengeleme şase hattını (4) hasarlanma bakımından kontrol edin.

Hasar mevcutsa,



hasarlı potansiyel dengeleme şase hattını (4) yenileyin   .

8	Motor 780.703 Tip 910'de kod E4T ile (Yüksek voltajlı akü (47 kWh)) Potansiyel dengeleme şase hattını (4) sıkı oturma bakımından kontrol edin.

Potansiyel dengeleme şase hattı (4) gevşekse,



Potansiyel dengeleme şase hattını (4) sabitleyin   .

D47.70-A019-79

Yan devre ısıtma cihazı ve yüksek voltaj enerji dağıtıcısı için potansiyel dengelemeyi alt tabanda kontrol edin

9	Potansiyel dengeleme şase hattını (5) hasarlanma bakımından kontrol edin.

Hasar mevcutsa,



Potansiyel dengeleme (5) şase hattını yenileyin   .

10	Potansiyel dengeleme şase hattını (5) sıkı oturma bakımından kontrol edin.

Potansiyel dengeleme şase hattı (5) gevşekse,



Potansiyel dengeleme şase hattını (5) sabitleyin   .

11	Potansiyel dengeleme şase hattını (6) hasarlanma bakımından kontrol edin.

Hasar mevcutsa,



Potansiyel dengeleme şase hattını (6) yenileyin   .

12	Potansiyel dengeleme şase hattını (6) sıkı oturma bakımından kontrol edin.

Potansiyel dengeleme şase hattı (6) gevşekse,



Potansiyel dengeleme şase hattını (6) sabitleyin   .

Doğru akım şarj bağlantısı için potansiyel dengelemeyi kontrol edin

13	Potansiyel dengeleme şase hattını (7) hasarlanma bakımından kontrol edin.

	Hasar mevcutsa,
	
	Potansiyel dengeleme (7) şase hattını yenileyin   .

14	Potansiyel dengeleme şase hattını (7) sıkı oturma bakımından kontrol edin.

	Potansiyel dengeleme şase hattı (7) gevşekse,
	
	Potansiyel dengeleme şase hattını (7) sabitleyin   .

D47.70-A022-76

Besleme prizinin koruma iletkenini kontrol edin

15	Elektrik kablosunu (8) hasarlanma bakımından kontrol edin.

	Hasar mevcutsa,
	
	Elektrik kablosunu (8) yenileyin  .

16	Elektrik kablosunun (8) sıkı oturup oturmadığını kontrol edin.

	Elektrik kablosu (8) gevşekse,
	
	elektrik kablosunu (8) sabitleyin  .

D47.70-A023-76

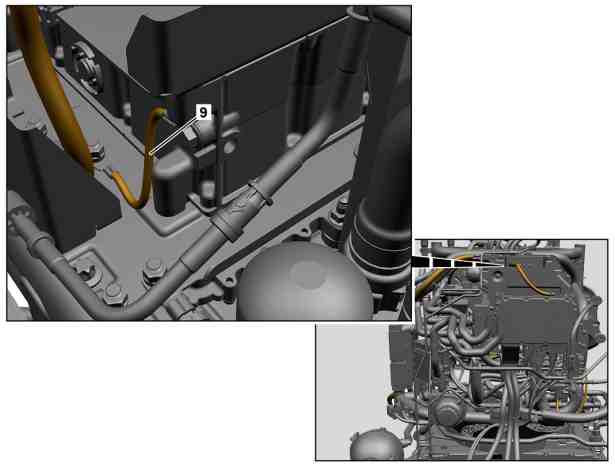

AC-şarj cihazı için potansiyel dengelemeyi kontrol edin

17	Potansiyel dengeleme şase hattını (9) hasarlanma bakımından kontrol edin.

	Hasar mevcutsa,
	
	Potansiyel dengeleme şase hattını (9) yenileyin   .

18	Potansiyel dengeleme şase hattını (9) sıkı oturma bakımından kontrol edin.

	Potansiyel dengeleme şase hattı (9) gevşekse,
	
	Potansiyel dengeleme şase hattını (9) sabitleyin   .

D47.70-A024-76

D47.70-A020-79

DC/DC-konvertörü için potansiyel dengelemeyi kontrol edin

19	Potansiyel dengeleme şase hattını (10) hasarlanma bakımından kontrol edin.

Hasar mevcutsa,



Potansiyel dengeleme şase hattını (10) yenileyin   .

20	Potansiyel dengeleme şase hattını (10) sıkı oturma bakımından kontrol edin.

Potansiyel dengeleme şase hattı (10) gevşekse,



Potansiyel dengeleme şase hattını (10) sabitleyin   .

Araç içi ısıtma cihazı için potansiyel dengelemeyi kontrol edin

21	Potansiyel dengeleme şase hattını (11) hasarlanma bakımından kontrol edin.

	Hasar mevcutsa,
	
	Potansiyel dengeleme şase hattını (11) yenileyin   .

22	Potansiyel dengeleme şase hattını (11) sıkı oturma bakımından kontrol edin.

	Potansiyel dengeleme şase hattı (11) gevşekse,
	
	Potansiyel dengeleme şase hattını (11) sabitleyin   .

D47.70-A025-76

Yüksek voltaj enerji dağıtıcısı için potansiyel dengelemeyi motor bölmesinde kontrol edin

23	Potansiyel dengeleme şase hattını (12) hasarlanma bakımından kontrol edin.

	Hasar mevcutsa,
	
	Potansiyel dengeleme şase hattını (12) yenileyin   .

24	Potansiyel dengeleme şase hattını (12) sıkı oturma bakımından kontrol edin.

	Potansiyel dengeleme şase hattı (12) gevşekse,
	
	Potansiyel dengeleme şase hattını (12) sabitleyin   .

D47.70-A026-76

Aks tahrik modülü için potansiyel dengelemeyi kontrol edin

25	Potansiyel dengeleme şase hattını (13) hasarlanma bakımından kontrol edin.

	Hasar mevcutsa,
	
	Potansiyel dengeleme şase hattını (13) yenileyin   .

26	Potansiyel dengeleme şase hattını (13) sıkı oturma bakımından kontrol edin.

	Potansiyel dengeleme şase hattı (13) gevşekse,
	
	Potansiyel dengeleme şase hattını (13) sabitleyin   .

D47.70-A027-76

D47.70-A021-78

Boru çerçevesi için potansiyel dengelemeyi kontrol edin

27	Potansiyel dengeleme şase hattını (14) hasarlanma bakımından kontrol edin.

Hasar mevcutsa,



Potansiyel dengeleme şase hattını (14) yenileyin   .

28	Potansiyel dengeleme şase hattını (14) sıkı oturma bakımından kontrol edin.

Potansiyel dengeleme şase hattı (14) gevşekse,



Potansiyel dengeleme şase hattını (14) sabitleyin   .
