Hidrolik valf boşluğu dengeleme elemanlarının sökülmesi, takılması

AR05.00-P-2011MFF

Hidrolik valf boşluğu dengeleme elemanlarının sökülmesi, takılması

26.03.2019

Motor

654 Tip 118, 177, 247'de

1

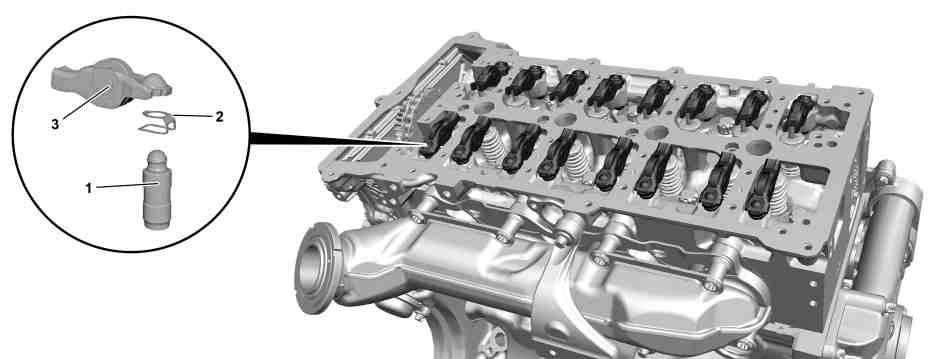

Supap boşluğu dengeleme elemanı

2

Mandal

3

Makaralı külbütör mandalı

 Dikkat

Keskin araç parçaları üzerinde çalışırken kesme veya sıyrılma yaraları nedeniyleyaralanma tehlikesi

Keskin veya kenarları temizlenmemiş araç parçaları alanında çalışırken daima koruyucu eldiven kullanın.
Tamir saclarının kenarlarını temizleyin.

AS00.00-Z-0017-01A

 Dikkat

Motor yağı ile çalışırken deri ve gözlerde yaralanma tehlikesi. Motor yağı yutulması sonucu zehirlenme tehlikesi

Koruyucu eldiven, koruyucu elbise ve koruyucu gözlük kullanın.
Motor yağını içme kaplarına doldurmayın.

AS18.00-Z-0001-01A

Departman açıklaması

Yabancı maddeler ve kirlilik sebebiyle olabilecek hasarların önlemesine yönelik açıklamalar

AH00.00-P-5000-01A

 

Sökülmesi, takılması

1

Eksantrik milleri muhafaza gövdesini eksantrik milleriyle birlikte sökün.

AR05.20-P-6997MFF

2

Makaralı külbütör mandalı (3) valf boşluğu dengeleme elemanları (1) ile birlikte silindir başına işaretleyin.

Makaralı külbütörün (3) ve valf boşluğu-dengeleme elemanlarının (1) tekrar kullanılmasında.


Makaralı külbütörün (3) ve valf boşluğu-dengeleme elemanlarının (1) tekrar kullanılmasında daha önceki hallerinde olacak şekilde takın.
Aksi taktirde motor hasarı oluşur.

3

Makaralı külbütör mandalını (3) valf boşluğu dengeleme elemanları (1) ile birlikte sökün.



Onaylanmış motor yağları (Servis) - Genel bakış

BB00.40-P-0223-02A

 Montaj: Makaralı külbütörü (3) ve valf boşluğu dengeleme elemanlarına (1) motor yağı sürün.
Mevcut işaretlemeleri dikkate alın.

4

Mandalları (2) elle sökün ve valf boşluğu dengeleme elemanlarını (1) makaralı külbütör mandallarından (3) sökün.



Kontrol

5

Valf boşluğu dengeleme elemanlarını (1) fonksiyon yönünden kontrol edin.


Ventil boşluğu dengeleme elemanlarını (1) sadece elle birbirine bastırın, çelik el aleti kullanmayın.
Aksi takdirde valf boşluğu-dengeleme elemanlarının (1) üst yüzeyleri hasar görür.

 Valf boşluğu dengeleme elemanları (1) normal el gücüyle hiçbir şekilde birbirine bastırılamaz olmalı ve yüksek güçle sadece çok yavaş şekilde birbirine bastırılabilir.

Birden fazla valf boşluğu dengeleme elemanı (1) arızalı ise,



silindir kapağının basınçlı yağ beslemesini kontrol edin.

Yağ basıncının kontrol edilmesi

AR18.00-P-1250MFF

6

Takma işlemi, sökme işleminin tersi sırasında olmalıdır.
