Desmontar e montar a carcaça da caixa de mudanças

AR26.40-B-2002ZF

Desmontar e montar a carcaça da caixa de mudanças

02.07.2020

Caixa de mudanças

718.195/196/197/198 no Tipo 958.1

Câmbio ZF 9S-1310TD

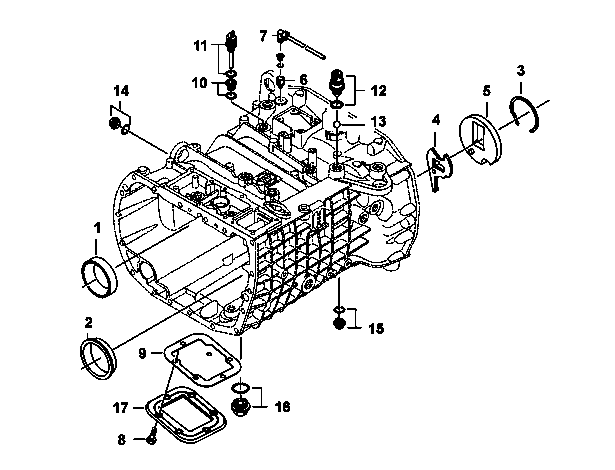

1

Capa do rolamento da árvore intermediária

2

Capa do rolamento da árvore secundária

3

Anel de retenção

4

Alavanca de bloqueio

5

Placa do mancal

6

Respiro

7

Respiro

8

Parafusos sextavados

9

Junta de vedação

10

Bujão

11

Interruptor

12

Interruptor

13

Esfera

14

Bujão

15

Bujão

16

Bujão

17

Tampa

 Alerta

Risco de lesão na pele e olhos pela manipulação de objetos quentes ou incandescentes

Usar luvas, roupas e óculos de proteção.

AS00.00-Z-0002-01A

 

Desmontar, montar

1

Remover a capa do rolamento da árvore intermediária (1)

 Utilizar um mandril apropriado.

 Montar: Aquecer a carcaça na área da capa do rolamento da árvore intermediária (1) a uma temperatura de aprox. 80 °C. Utilizar um mandril apropriado.

2

Remover capa do rolamento da árvore secundária (2)

 Utilizar um mandril apropriado.

 Montar: Aquecer a carcaça na área da capa do rolamento da árvore secundária (2) a uma temperatura de aprox. 80 °C. Utilizar um mandril apropriado.

3

Remover o anel de retenção (3)

4

Remover a alavanca de bloqueio (4) da carcaça junto com a placa do mancal (5)

5

Remover o respiro (6, 7)

 O tipo de respiro muda de acordo com a versão da caixa de mudanças.

  Respiro

*BA26.10-B-1001-01ZF

6

Remover a tampa (17) junto com a junta de vedação (9)

 Somente se necessário.

 Montar: Utilizar uma nova junta de vedação (9).

  Parafusos sextavados da tampa lateral da carcaça

*BA26.10-B-1028-01ZF

7

Remover o bujão (10) ou o interruptor (11)

 Somente se necessário.

  Interruptor M18x1,5 da carcaça intermediária

*BA26.10-B-1025-01ZF

8

Remover o interruptor (12)

 Somente se necessário.

 Montar: Utilizar um novo anel de vedação.

  Interruptor da carcaça intermediária

*BA26.10-B-1026-01ZF

9

Remover a esfera (13)

 Somente se necessário.

10

Remover os bujões (14, 15 e 16)

 Somente se necessário.

 Montar: Utilizar novos anéis de vedação.

 Bujões 14 e 15.Bujão da carcaça da transmissão

*BA26.10-B-1003-01ZF

 Bujão 16.Bujão da carcaça intermediária

*BA26.10-B-1027-01ZF

11

Montar na ordem inversa

 Torques

Número

Denominação

Caixa de mudanças 718.195/196/197/198

BA26.10-B-1001-01ZF

Respiro

Nm

10

 Torques

Número

Denominação

Caixa de mudanças 718.195/196/197/198

BA26.10-B-1003-01ZF

Bujão da carcaça da transmissão

Nm

60

 Torques

Número

Denominação

Caixa de mudanças 718.195/196/197/198

BA26.10-B-1025-01ZF

Interruptor M18x1,5 da carcaça intermediária

Nm

35

 Torques

Número

Denominação

Caixa de mudanças 718.195/196/197/198

BA26.10-B-1026-01ZF

Interruptor da carcaça intermediária

Nm

45

 Torques

Número

Denominação

Caixa de mudanças 718.195/196/197/198

BA26.10-B-1027-01ZF

Bujão da carcaça intermediária

Nm

120

 Torques

Número

Denominação

Caixa de mudanças 718.195/196/197/198

BA26.10-B-1028-01ZF

Parafusos sextavados da tampa lateral da carcaça

Nm

46
