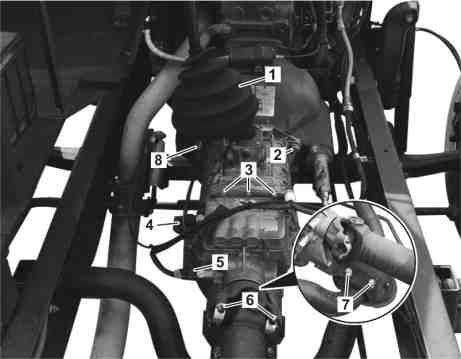

1 | Capa de proteção da alavanca de mudança |
2 | Parafuso de fixação da caixa de mudanças no motor |
3 | Suporte de fixação dos cabos elétricos |
4,5,8 | Conectores elétricos |
6 | Parafuso no flange de saída |
7 | Parafusos do apoio traseiro da caixa de mudanças |
B26.00-A015-11
| Remover e instalar | ||
Perigo | Perigo de vida pelo escorregamento ou tombamento do veículo do elevador | Alinhar o veículo entre as colunas do elevador e posicionar os quatro pratos de apoio nos pontos de apoio do elevador prescritos pelo fabricante do veículo. | |
1 | Desconectar o cabo massa ou desligar a chave geral da bateria | ||
2 | Acionar o freio de estacionamento | ||
3 | Colocar a alavanca de mudanças na posição neutro | ||
4 | Abrir compartimento de acesso a caixa de mudanças | ||
5 | Soltar a manopla e remover a capa de proteção da caixa de mudanças (1) | ||
6 | Escoar o óleo da caixa de mudanças | ||
| |||
.Bujão de escoamento de óleo | |||
7 | Remover o lacre e soltar os conectores elétricos (4,5,8) | ||
8 | Remover o suporte na caixa de mudanças (3) | ||
9 | Remover o servo da embreagem | ||
10 | Soltar os parafusos no flange de saída (6) e remover a árvore de transmissão | Marcar a posição no flange de saída em relação a árvore de transmissão. Neste caso, marcar a posição das partes no entalhado da árvore secundária. Se isto não for observado e for montada fora da posição original, a árvore de transmissão ficará desbalanceada causando graves problemas de vibração no veículo. | |
11 | Soltar os parafusos do apoio traseiro da caixa de mudanças (7) | Caso necessário, remover o conjunto completo de apoio da parte traseira da caixa de mudanças, para isto, remover os parafusos e porcas do suporte traseiro na travessa que fixam o suporte na travessa. | |
12 | Soltar os parafusos de fixação da caixa de mudanças no motor (2) | ||
13 | Apoiar a caixa de mudanças e removê-la | Utilizar um equipamento de alçar apropriado. | |
| Limpar | ||
14 | Limpar bem todos os componentes | Limpar a seco os componentes ligados na caixa de mudanças, não utilizar produtos químicos. | |
| Verificar | ||
15 | Verificar o estado dos componentes da caixa de mudanças | Verificar quanto à danos e desgastes e substituir todos os componentes caso necessários. | |
16 | Encaixar o disco da embreagem montado no volante do motor na caixa de mudanças | Lubrificar levemente o estriado da árvore primária com graxa de longa duração antes de instalar a caixa de mudanças. Utilizar um dispositivo apropriado. | |
| Instalar | ||
17 | Apertar os parafusos (2) | A caixa de mudanças deverá estar alinhada e centralizada para facilitar o encaixe da árvore primária no disco da embreagem. | |
.Parafusos | |||
18 | Apertar os parafusos do apoio traseiro da caixa de mudanças (7) | ||
19 | Instalar a árvore de transmissão | ||
20 | Encaixar os conectores elétrico (4,5,8) | ||
21 | Instalar o suporte de fixação dos cabos elétricos (3) caixa de mudanças | ||
22 | Abastecer com óleo a caixa de mudanças | .Bujão de abastecimento | |
.Volume de óleo | |||
23 | Instalar a capa de proteção da caixa de mudanças (1) | Efetuar o teste de sincronização de marchas. | |
24 | Fechar o compartimento do motor |
Caixa de mudanças completa |
Número | Denominação | Caixa de mudanças 710.27 (exceto 710.271 ) | ||
BF26.10-B-1001-01B | Volume de óleo | Nível aproximado | Litros | 4,7 |
Classe de óleo | Consultar documento AH00.40-B-0001-01ETA no site Mercedes-Benz / Guia de Lubrificantes |
Documentos referenciados
- ap2600b2601i Caixa de mudanças mecânica - troca de óleo
- as0000z001001a Perigo de vida pelo escorregamento ou tombamento do veículo do elevador
