GF14.40-P-2010TE | Filtr cząstek stałych, opis | 3.3.06 |
SILNIK 646.8 w TYPIE 211 z KODEM (474) filtr cząstek
P14.40-2004-01
114 Filtr cząstek stałych (DPF)
Położenie
Filtr cząstek stałych jest przykręcony do katalizatora oksydacyjnego i tworzy z nim jeden zespół, znajdujący się przy silniku z prawej strony na dole.
Zadania
Filtr cząstek filtruje, magazynuje i spala cząstki sadzy powstające w wyniku procesu spalania.
Budowa
Filtr cząstek stałych jest zbudowany z ceramicznego korpusu o strukturze plastra miodu, wykonanego z węglika krzemu i powleczonego platyną. Kanaliki w filtrze są na przemian otwarte do przodu i do tyłu i oddzielone od siebie porowatymi ściankami korpusu filtra.

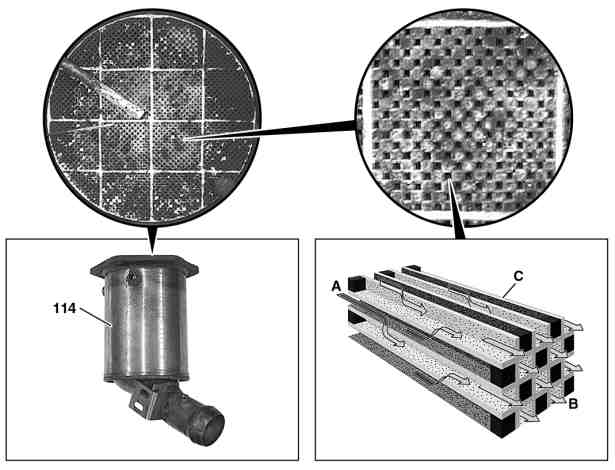

P14.40-2008-06
114 Filtr cząstek stałych (DPF)
A Spaliny
B Przefiltrowane spaliny
C Ścianki filtrujące
Działanie
Spaliny przedostają się do filtra przez otwarte do przodu kanaliki i po przefiltrowaniu przez porowate ścianki wydostają się przez otwarte do tyłu kanaliki. Cząstki sadzy są mechanicznie zatrzymywane w korpusie filtra cząstek stałych i w fazie regeneracji następuje ich spalenie.
