P14.00-A000-79
1 | Siłownik układu zamykania kanałów ssących |
Zestawienie
Ten dokument zawiera informacje na temat:
Informacje ogólne
Położenie
Funkcja
Informacje ogólne
Siłownik odcinania kanałów ssących przestawia klapy kanałów ssących w rozdzielaczu powietrza doładowywanego zgodnie z zasterowaniem przez moduł sterujący silnika.
Położenie

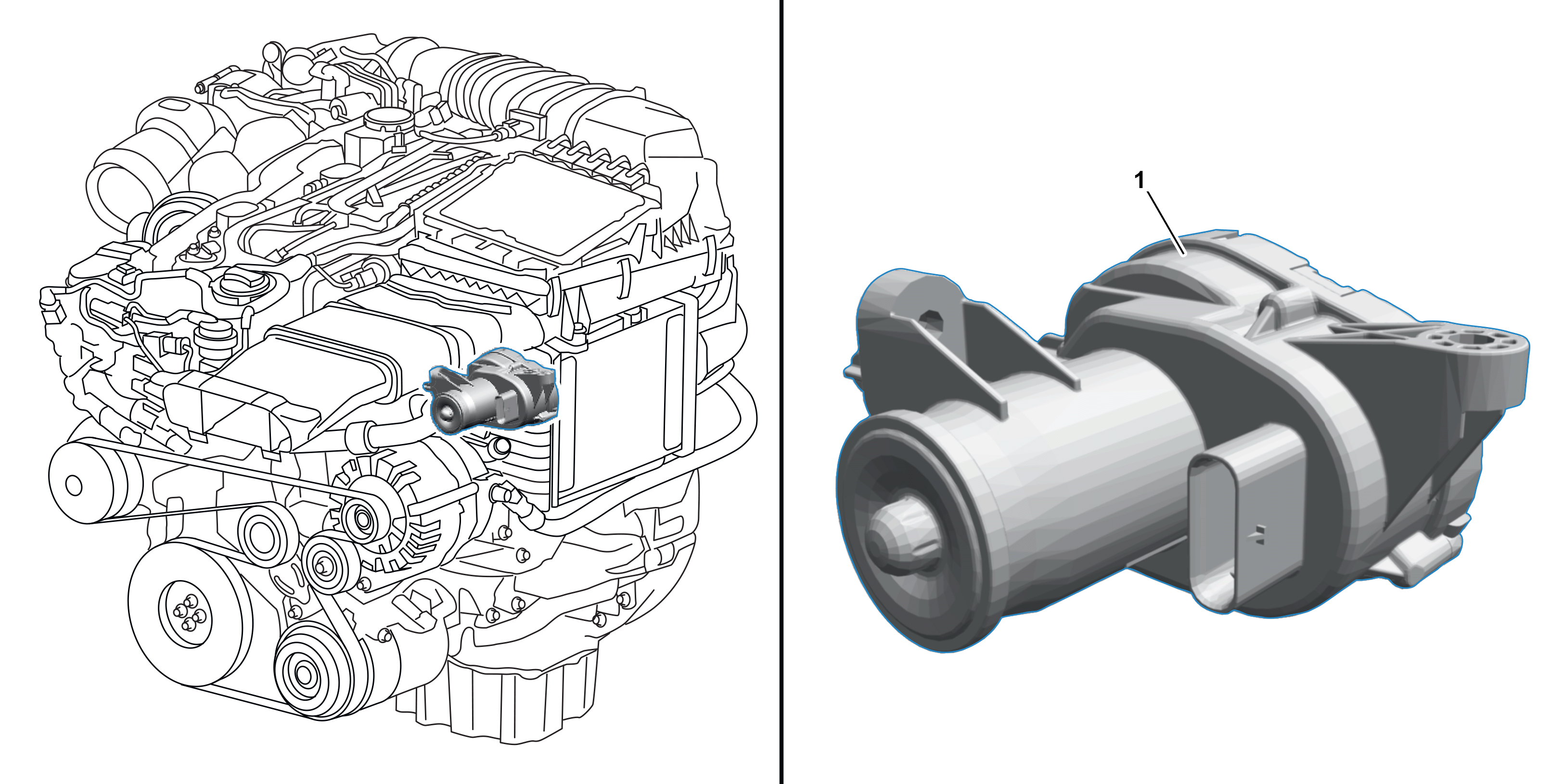

Siłownik odcinania kanałów ssących jest zamontowany przy rozdzielaczu powietrza doładowywanego.

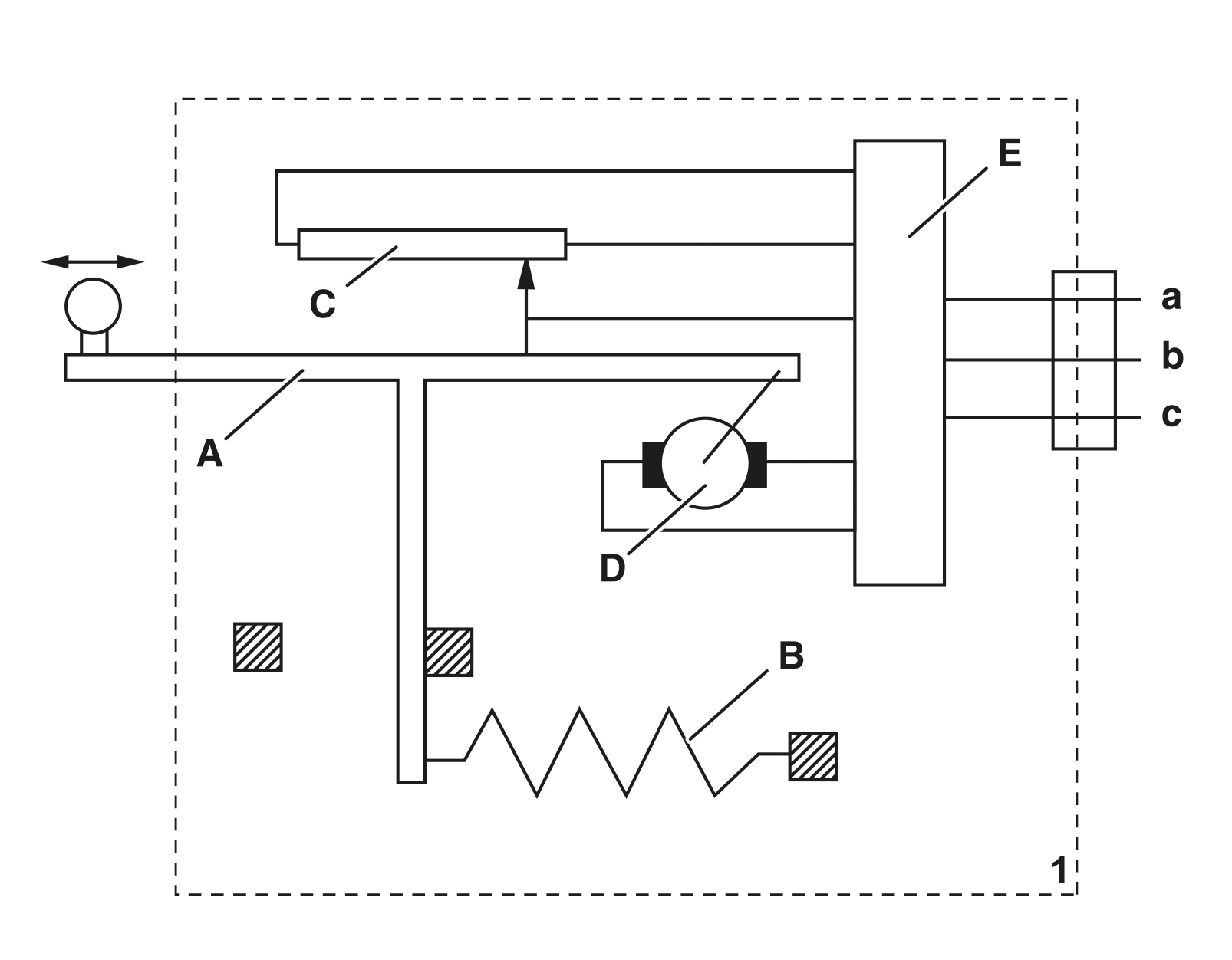

Budowa |
1 | Siłownik układu zamykania kanałów ssących |
a | Złącze masowe |
b | Napięcie zasilające |
c | Sygnał modulowany szerokością impulsów |
A | Dźwignia sterująca (w położeniu spoczynkowym) |
B | Sprężyna |
C | Potencjometr |
D | Silnik prądu stałego |
E | Wbudowany układ elektroniczny |
P14.20-A033-81
Funkcja
