Typ | 906.61/63/653/655 |
z kodem V36 (Okładzina dachu) | |
Typ | 906.657 |
z kodem V36 (Okładzina dachu) | |
oprócz kodu P0E (Kod Master Sprinter Tourer 16+1 kraj) | |
oprócz kodu P0F (Kod Master Sprinter Tourer 19+1 kraj) | |
oprócz kodu P0G (Kod master Sprinter Tourer 16+1) | |
oprócz kodu P0H (Kod master Sprinter Tourer 19+1) | |
oprócz kodu PE4 (Kod master, bus DCAA firma Argen) | |
oprócz kodu PE5 (Kod master BUS fotele na podeście f-y Argen) | |
Typ | 906.7 |

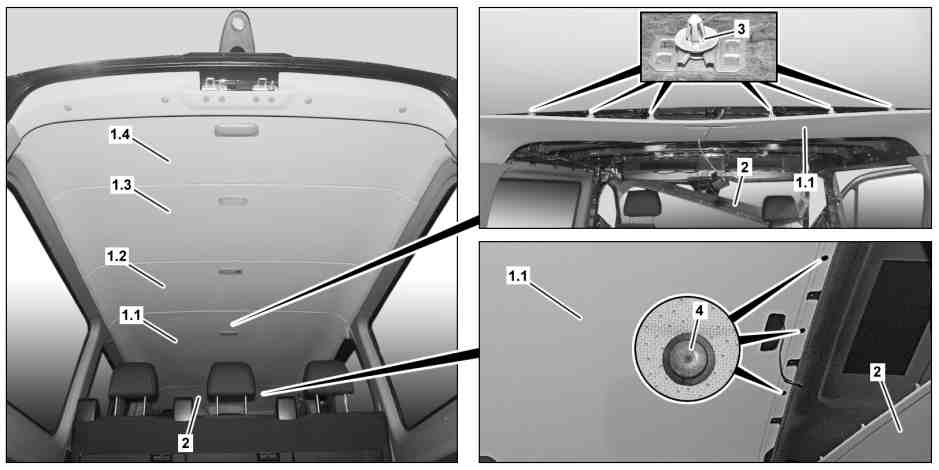

D68.30-2487-09
Przedstawiono na przykładzie typu 906.733 z kodem FZ5 (system zabezpieczający przed kradzieżą i włamaniem) |
1.1 | Segment częściowy tylnej okładziny dachu | 2 | Przednia wykładzina dachowa | |
1.2 | Segment częściowy tylnej okładziny dachu | 3 | Zaczepy mocujące | |
1.3 | Segment częściowy tylnej okładziny dachu | 4 | Nity rozprężne | |
1.4 | Segment częściowy tylnej okładziny dachu |
Przedstawiono na przykładzie typu 906.733 z kodem FZ5 (system zabezpieczający przed kradzieżą i włamaniem) |
1.1 | Segment częściowy tylnej okładziny dachu |
3 | Zaczepy mocujące |
5 | Prowadnice |
D68.30-2488-12

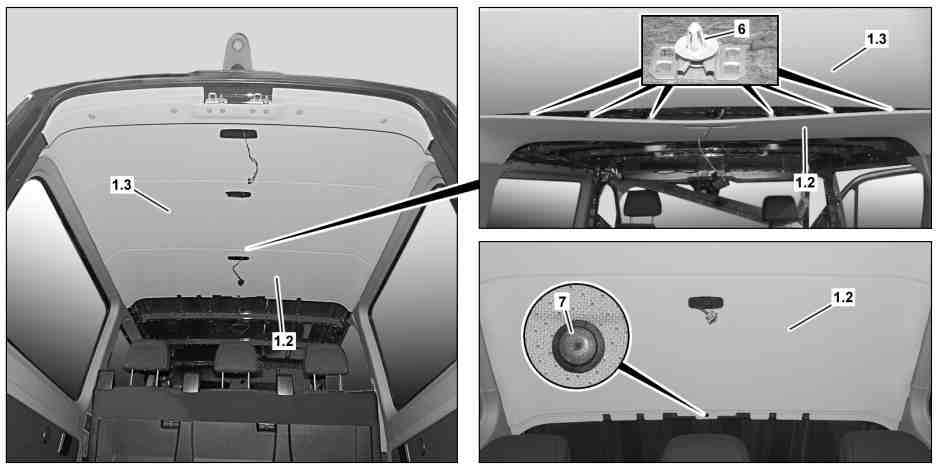

D68.30-2489-09
Przedstawiono na przykładzie typu 906.733 z kodem FZ5 (system zabezpieczający przed kradzieżą i włamaniem) |
1.2 | Segment częściowy tylnej okładziny dachu | 6 | Zaczepy mocujące | |
1.3 | Segment częściowy tylnej okładziny dachu | 7 | Nit rozprężny |
D68.30-2490-09
Przedstawiono na przykładzie typu 906.733 |
1.2 | Segment częściowy tylnej okładziny dachu | 8 | Prowadnice | |
1.3 | Segment częściowy tylnej okładziny dachu |

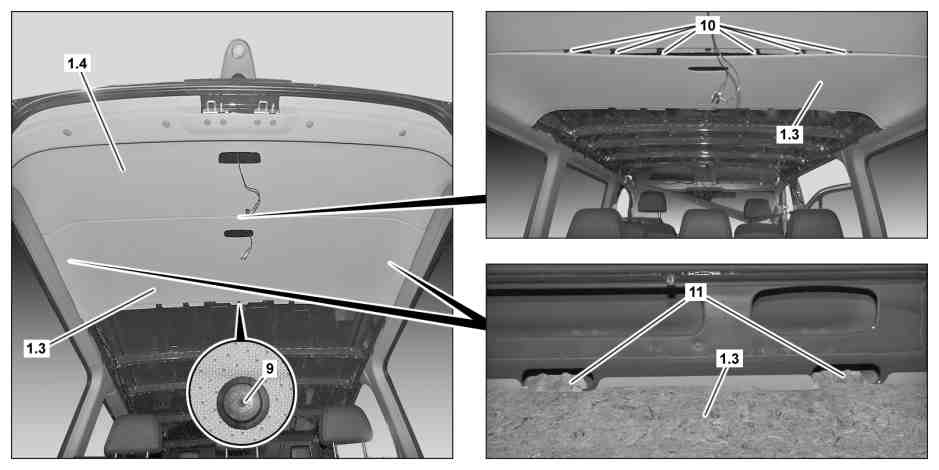

D68.30-2491-09
Przedstawiono na przykładzie typu 906.733 z kodem FZ5 (system zabezpieczający przed kradzieżą i włamaniem) |
1.3 | Segment częściowy tylnej okładziny dachu | 10 | Zaczepy mocujące | |
1.4 | Segment częściowy tylnej okładziny dachu | 11 | Prowadnice | |
9 | Nit rozprężny |

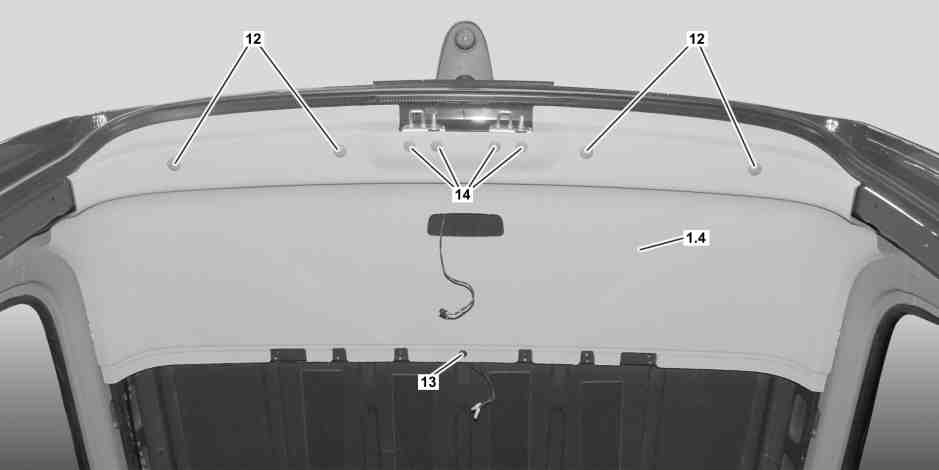

D68.30-2492-09
Przedstawiono na przykładzie typu 906.733 z kodem FZ5 (system zabezpieczający przed kradzieżą i włamaniem) |
1.4 | Segment częściowy tylnej okładziny dachu | 13 | Nit rozprężny | |
12 | Nity rozprężne | 14 | Nity rozprężne |
Informacja rzeczowa | Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu | ||
| Wymontowanie, zamontowanie | ||
1 | Odłącz przewód masowy od akumulatora. |
| |
2 | Wymontuj czujniki ochrony wnętrza pojazdu w przestrzeni pasażerskiej |
| |
3 | Wymontuj wszystkie lampy w przestrzeni pasażerskiej. | ||
4 | Wymontuj okładzinę zespołu parownika. |
| |
5 | Wymontuj kanały powietrza układu klimatyzacji (wyposażenie dachu). |
| |
Typ 906/7 z kodem H08 (wzmocniony dachowy układ klimatyzacji) i z kodem HH9 (półautomatycznie regulowany układ klimatyzacji, TEMPMATIC) | |||
6 | Poluzuj okładzinę dachu z przodu (2) i pozostaw zaczepioną do panelu obsługi w dachu z przodu. | ||
Nie demontuj panelu obsługi w dachu z okładziny dachu z przodu (2). | |||
Nie demontuj okuć pasów bezpieczeństwa fotela przedniego. Nakładki słupka B odłóż na przednich fotelach. | |||
7 | Wymontuj obie okładziny słupków narożnych |
| |
8 | Wymontuj ramę uszczelniającą drzwi przesuwnych w obszarze segmentu częściowego tylnej okładziny dachu (1.1) | Zamontowanie: Uwzględnij prawidłowe osadzenie ramy uszczelniającej. | |
9 | Wymontuj nity rozprężne (4). | Wypinacz | |
10 | Wypnij zaczepy mocujące (3) segmentu częściowego tylnej okładziny dachu (1.1). | Wypinacz | |
11 | Wymontuj segment częściowy tylnej okładziny dachu (1.1). | Wysuń w tym celu prowadnice (5) z nadwozia. | |
Wypinacz | |||
12 | Wypnij zaczepy mocujące (6) segmentu częściowego tylnej okładziny dachu (1.2) | Wypinacz | |
13 | Wymontuj nit rozprężny (7). | Wypinacz | |
14 | Wymontuj segment częściowy tylnej okładziny dachu (1.2). | | |
W tym celu ostrożnie obniż segment częściowy tylnej okładziny dachu (1.2) i wysuń prowadnice (8) z nadwozia. | |||
15 | Wypnij zaczepy mocujące (10) segmentu częściowego tylnej okładziny dachu (1.3). | Wypinacz | |
16 | Wymontuj nit rozprężny (9). | Wypinacz | |
17 | Wymontuj segment częściowy tylnej okładziny dachu (1.3). | | |
W tym celu ostrożnie obniż segment częściowy tylnej okładziny dachu (1.3) i wysuń prowadnice (11) z nadwozia. | |||
18 | Wymontuj nit rozprężny (12) segmentu częściowego tylnej okładziny dachu (1.4). | Wypinacz | |
19 | Wymontuj nit rozprężny (13). | Wypinacz | |
20 | Wymontuj segment częściowy tylnej okładziny dachu (1.4). | ||
21 | Wymontuj nity rozprężne (14) z segmentu częściowego tylnej okładziny dachu (1.4). | W razie wymiany segmentu częściowego tylnej okładziny dachu (1.4). | |
Wypinacz | |||
22 | Odpowiednie nowe segmenty częściowe tylnej okładziny dachu (1.1, 1.2, 1.3, 1.4) przytnij zgodnie z wytłoczonymi liniami cięcia odpowiednim narzędziem (np. brzeszczotem do metalu). | W razie wymiany segmentów częściowych tylnej okładziny dachu (1.1, 1.2, 1.3, 1.4). | |
W zależności od wersji wyposażenia w nowych segmentach częściowych tylnej okładziny dachu (1.1, 1.2, 1.3, 1.4) koniecznie są dodatkowe otwory. | |||
| Sprawdzanie | ||
23 | Sprawdź wszystkie zaczepy mocujące (3, 6, 10) pod kątem uszkodzeń. | W przypadku uszkodzenia | |
| |||
Wymień dany zaczep mocujący (3, 6, 10). | |||
24 | Sprawdź wszystkie nity rozprężne (4, 7, 9, 12, 13, 14) pod kątem uszkodzeń. | W przypadku uszkodzenia | |
| |||
Wymień dane nity rozprężne (4, 7, 9, 12, 13, 14). | |||
25 | Montaż w odwrotnej kolejności. | ||
| Sprawdzanie | ||
26 | Sprawdź działanie systemu zabezpieczenia wnętrza. | ||
| Układ zapobiegający kradzieży i włamaniu (EDW), opis działania, spis treści | Typ 906.6/7 z kodem FZ5 (system zabezpieczający przed kradzieżą i włamaniem) | |
27 | Sprawdź działanie całego oświetlenia przestrzeni pasażerskiej |
452 589 01 63 00
Wypinacz
