1 | Zamontuj i wpasuj błotnik tylny (1), pokrywę tylną, drzwi tylne, tylne światło pozycyjne i uszczelkę gumową. |
2 | Sprawdź i ustaw wymiary szczelin. |
3 | Przymocuj błotnik tylny (1). |

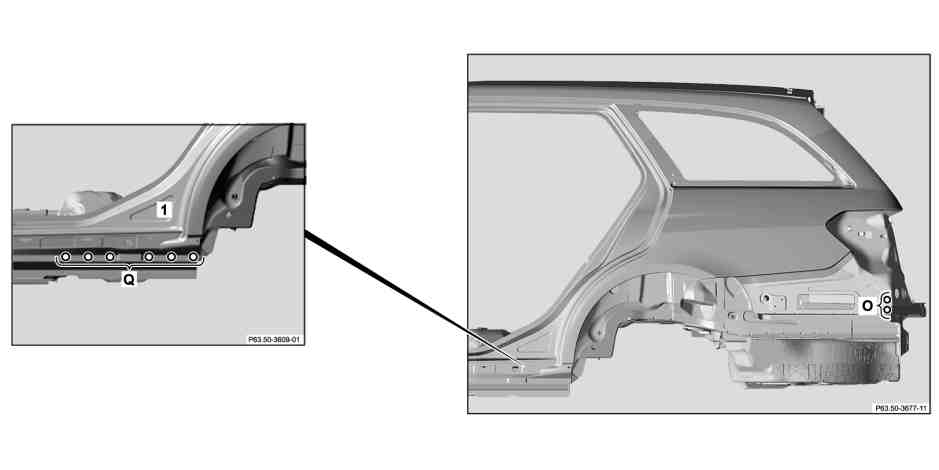

4 | Wymontuj tylną pokrywę, tylną lampę i uszczelki gumowe. |
5 | Wywierć w tylnym błotniku (1) otwory na nity Ø 6,7 mm (obszar O i Q). |
6 | Zdejmij błotnik tylny (1). |
7 | Usuń zadziory z otworów pod nity w błotniku tylnym (1) z obu stron. |
8 | Wnętrza połączeń nitowanych pomaluj farbą z pyłem cynkowym. |
P63.50-3675-09
9 | Umieść uszczelki dystansowe kół z zestawu naprawczego do wstawiania szyb jako wsporniki dystansowe w równomiernych odstępach na zewnętrznej części tylnego nadkola. |
10 | Nanieś na zewnętrzną część słupka C klej 2K (obszar R). |
Tylko w razie wymiany wspornika zaczepu zamka. |
11 | Nanieś masę uszczelniającą na zewnętrzną część tylnego nadkola i elementy piankowe. |
12 | Zamontuj błotnik tylny (1), wpasuj i ustal. |
13 | Przynituj błotnik tylny (1) nitami z łbem wpuszczanym Polygrip Ø 6,414 (obszar B). |
14 | Błotnik tylny (1) (obszar C). |
P63.50-3663-09
15 | Błotnik tylny (1) (obszary D, E, F, G, K, L i M). |
16 | Błotnik tylny (1) (obszar A2). |
Tylko w razie wymiany wewnętrznej części słupka C. |
17 | Przynituj tylny błotnik (1) nitami z łbami płaskimi okrągłymi Polygrip Ø 6,414 (obszar N). |
18 | Tylny błotnik (1) (obszary H, I oraz J). |
Spoiny w osłonie gazowej wykonuj z przerwami na chłodzenie, co zminimalizuje odkształcenia termiczne. |
19 | Połączenia otworowe wykonane w osłonie gazowej zeszlifuj na równo. |
20 | Oczyść połączenia spawane na błotniku tylnym. |
21 | Powierzchnię przy tylnym błotniku w obszarze spoin wykonanych w osłonie gazowej wypłucz cyną do płukania i zatrzyj. |
22 | Usuń wióry i opiłki za pomocą odsysacza na mokro / sucho. |
