예: 모델 907.633(코드 D03(루프 및 테일 게이트, 고급 사양) 포함), 차량 우측면 |
1 | 휠 아치 뒤 하단 후방 측면 벽 패널 |
D63.10-1930-05
D60.00-A000-09
예: 모델 907(코드 Q50(분리형 볼 헤드 트레일러 커플링)) |
2 | 테일 도어 | 5 | 실링 프레임 | 7 | 우측 가이드 핀 | ||
3 | 범퍼 | 6 | 좌측 스트라이커 아이 | 8 | 커버 |
D60.00-A001-09
예: 모델 907(코드 Q50(분리형 볼 헤드 트레일러 커플링)) |
9 | 전기 배선 |

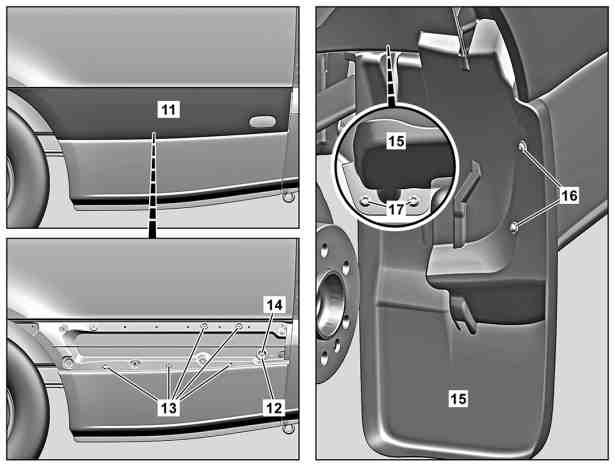

예: 모델 907(코드 P48(후방 머드 플랩) 포함), 차량 좌측면 |
11 | 보호용 스트립 |
12 | 케이블 그로밋 |
13 | 플러그 |
14 | 커넥터 |
15 | 머드 플랩 |
16 | 볼트 |
17 | 너트 |
D60.00-A027-06
위험 | U >= 30V 교류(AC) 또는 U >= 60V 직류(DC)를 사용하는 부품 및 시스템 작업 시 생명 위험 | 손상되었거나 결함이 있어 전기가 흐르는 부품 및 라인, 절연되지 않은 전기 커넥터 및 라인을 만지지 마십시오.모델 910.6 엔진 780.703 장착 | |
위험 | 리프터에서 차량이 미끄러지거나 틸팅 시 생명의 위험 | 차량을 리프터 기둥 사이에 정렬시키고 4개의 보조판을 차량 제조업체가 규정한 리프팅 플랫폼 서포트 포인트에 위치시키십시오. | |
특수 지침 | 차량 승객실에서의 정비 작업 실행 지침 | ||
| 탈, 장착 | ||
1 | 각각의 휠 웰 트림 패널을 탈거하십시오. |
| |
2 | 각각의 측면 적재실 트림을 탈거하십시오. |
| |
3 | 각각의 후방 측면 벽 트림을 승객실에서 탈거하십시오. |
| |
4 | 각각의 측면 벽 고정용 레일을 탈거하십시오. |
| |
5 | 실링 프레임(5)을 정비 영역에서 분리한 후 작업 범위 밖에 두십시오. | ||
6 | 후방 액세스용 커버(8)를 탈거하십시오. | ||
이때 좌측 스트라이커 아이(6) 및 우측 가이드 핀(7)이 탈거됩니다. | |||
7 | 쇽옵소버(3)를 탈거하십시오. |
| |
모델 907.6/7, 910.6 | |||
8 | 각 보호용 스트립(11)을 탈거하십시오. | ||
9 | 각각의 케이블 그로밋(12)을 분리하십시오. | 모델 907.6/7, 910.6 | |
이를 위해 커넥터(14)를 케이블 그로밋(12)과 함께 차량 내부에서 작업 범위 밖에 놓으십시오. | |||
10 | 각각의 플러그(13)를 탈거하십시오. | 플러그(13)의 수량은 차체 길이에 따라 다를 수 있습니다. | |
11 | 각각의 머드 플랩(15)을 탈거하십시오. | 모델 907.6/7, 910.6 | |
이를 위해 볼트(17)를 돌려 빼고 너트(16)를 분리하십시오. | |||
12 | 각각의 뒷바퀴를 분리하십시오. | ||
13 | 전기 배선(9)을 분리한 후 작업 범위 밖에 두십시오. | ||
14 | 각 하단부 코너 필러 마감에서 배기 플랩을 탈거하십시오. | ||
15 | 장착은 탈거의 역순으로 진행하십시오. |
참조 문서
- ah6800n000101s 차량 승객실에서의 정비 작업 실행 지침
- ar4010d1100ts 휠 탈, 장착
- ar6830d0016ts 휠 웰 패널 탈, 장착
- ar6830d1185ts 측면 적재실 트림 패널 탈, 장착
- ar6830d1208tsr 승객실 후방 측면벽 패널 탈, 장착
- ar6830d3520ts 후방 도어 실 커버 탈, 장착
- ar6850d8250ts 측면벽 래싱 레일 탈, 장착
- ar8820d2200ts 후방 범퍼 탈, 장착
- ar8820d2200tsb 후방 범퍼 탈, 장착
- ar8880d1040ts 보호용 스트립 분리, 장착
- as0000z001001a 리프터에서 차량이 미끄러지거나 틸팅 시 생명의 위험
- as0000z003501a U >= 30V 교류(AC) 또는 U >= 60V 직류(DC)를 사용하는 부품 및 시스템 작업 시 생명 위험
