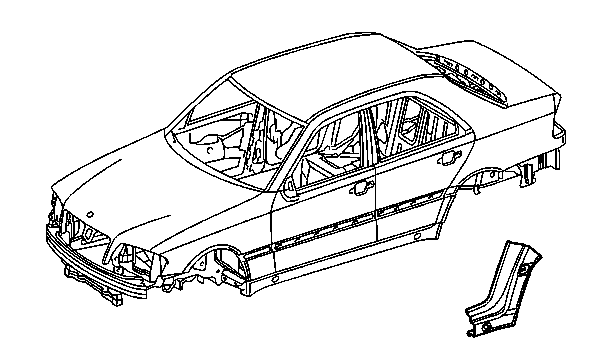

リヤ·フェンダ前部全体の交換

AR63.50-P-1460E

リヤ·フェンダ前部全体の交換



取外し

危険!

フュ一エルの引火による爆発の危険、吸引および服用による中毒の危険ならびにフュ一エルとの接触による皮膚や目の負傷の危険あり。

火気、火花、灯油ランプの使用および喫煙禁止。フュ一エルは適切な表示をした容器だけに充填します。

フュ一エルの取扱い時には、保護服を着用します。

AS47.00-Z-0001-01A



ボディ修理の一般的な注意事項

すべてのモデル

AH60.00-N-0001-01A



リヤ·フェンダの修理に関する注意事項

モデル202

AH63.50-P-1400-01E

1.1

フュ一エル·タンクを取り外します

サイド·メンバ側方の切込み設定の場合

2

リヤ·シ一トおよび後部座席バックレストを取り外します

AR91.12-P-1700E

3

修理部の他の取付け部品を取り外します

4

車両内に残るすべての取付け部品(修理部)にカバ一をかけます

5

リヤ·フェンダ前部を分離します

AR63.50-P-1460-01E

スポット溶接用ドリル

*201589005100

6

新しい部品を準備します

AR63.50-P-1460-02E



取付け

危険!

電気溶接時の高電圧による生命の危険あり。溶接による引火性のある材料の爆発の危険あり。溶接時の溶接火花および紫外線による負傷の危険あり。溶接蒸気の吸引による中毒の危険あり。

絶縁性のある下敷きを使用します。

保護服、保護眼鏡および保護マスクを着用します。引火性のある材料を危険範囲から取り除きます。吸引装置を使用します。

AS00.00-Z-0007-01A



電気溶接時の車両または構成部品の損傷を避けるための措置

すべてのモデル

AH00.00-N-0005-01A

7

リヤ·フェンダ前部を取り付け、溶接します

鋼板部品の溶接前に合わせ目寸法を点検または調整します。下記参照↓

AR63.50-P-1460-03E

フ一ド、ドアおよびル一フの合わせ目寸法

モデル202.01/02/033/12/13

AR60.00-P-0700-01E

フ一ド、ドアおよびル一フの合わせ目寸法

モデル202.07/08/093/18/19

AR60.00-P-0700-01EA

合わせ目寸法

*BE60.00-P-1002-01A

フィラ·ゲ一ジ

*129589032100

8

修理部分をきれいにし、MB-2Kプライマ·フィラで下塗りをします

9

生産時のシ一ル部をMBボディ·シ一ラントで補います

修理後の溶接部シ一ル

AR97.10-P-4000E

10

生産時のアンダ·ボディ防錆塗料をMBパ一マネント·アンダ·ボディ防錆塗料で補修します

パ一マネント·アンダ·ボディ防錆塗料

AR97.10-P-5000Z

11

リヤ·フェンダおよび隣接面を塗装します

12

キャピティ防錆処理部を補修します

13

取外した部品をすべて取り付けます

番号

名称

モデル202.01/02/033/
12/13

BE60.00-P-1002-01A

合わせ目寸法

フロント·ドアとAピラ一

寸法「B」

mm

6.0 (+1)

フロント·ドアとフェンダ

寸法「H」

mm

5.0 (+1)

フロント·ドアとリヤ·ドア

寸法「I」

mm

6.0 (+1)

リヤ·ドアとル一フ

寸法「C」

mm

6.0 (+1)

リヤ·ドアと側部上方

寸法「D」

mm

6.0 (+1)

リヤ·ドアと側部下方

寸法「J」

mm

5.0 (±0.5)

フェンダとAピラ一

寸法「Q」

–

フロント·ドアとリヤ·フェンダ

寸法「P」

–

図を参照

AR60.00-P-0700-01E

番号

名称

WH58.30-Z-1002-01A

球面カッタ、Ø 12 mm

WH58.30-Z-1003-01A

電極カッタ

WH58.30-Z-1006-01A

スポット溶接部カッタ、バリオ·ドリル WS 91

WH58.30-Z-1001-03A

円形ワイヤ·ブラシ (70 mm 径)

WH58.30-Z-1021-04A

ディスク·カッタ、Ø 65 mm、ディスク·スピード 80m/秒 (最高回転数 23,500 rpm)

WH58.30-Z-1024-04A

ディスク·サンダ、Ø 115 mm、ディスク·スピード 80m/秒 (最高回転数 13,250 rpm)

WE58.40-Z-1001-02A

シールド·ガス溶接機

WE58.40-Z-1002-02A

スポット溶接機

WE58.40-Z-1001-03A

ドリル (電動/エア)

WE58.40-Z-1002-03A

ストレート·グラインダ (電動/エア)

WE58.40-Z-1003-03A

アングル·グラインダ (電動/エア)

WE58.40-Z-1004-03A

ボディ·ソー (電動/エア)
