Unità di collegamento per la ricarica in corrente continua - Informazioni dettagliate

GF47.70-S-0004TRI

Unità di collegamento per la ricarica in corrente continua - Informazioni dettagliate

12.08.2020

Tipo	447.8
	con codice ME4 (Motore elettrico 145 kW)

Visualizza

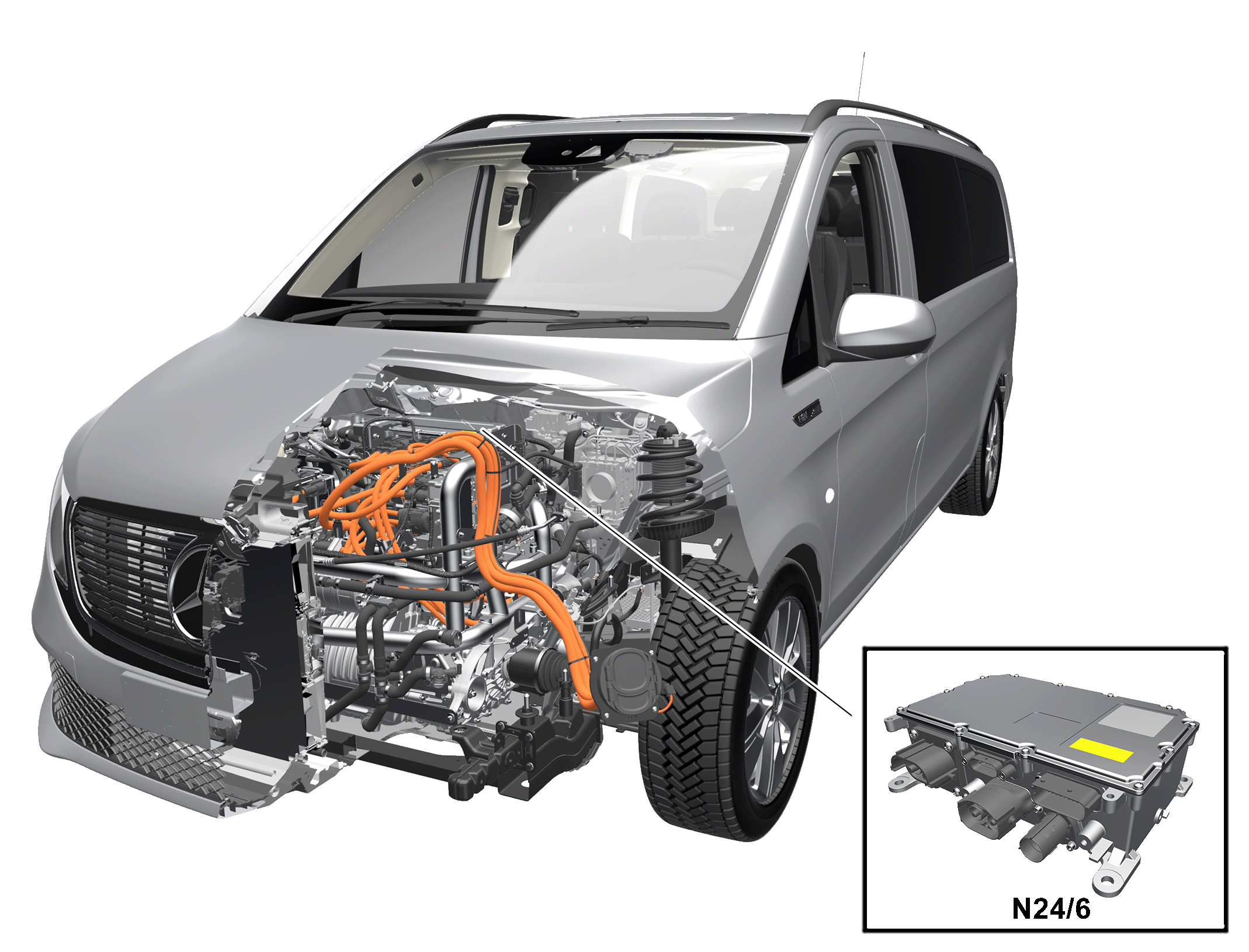

N24/6

Unità di collegamento ricarica corrente continua

S08.00-A037-76

Disposizione

L'unità di collegamento per la ricarica in corrente continua (N24/6) si trova davanti al veicolo nel vano motore.

Funzione

L'unità di collegamento per la ricarica in corrente continua sorveglia e comanda la ricarica della batteria ad alto voltaggio mediante connessione ad una fonte a corrente continua esterna (ad  es. stazione di ricarica).

L'unità di collegamento per la ricarica in corrente continua è collegata all'architettura di rete del veicolo.

Non appena la presa di corrente del veicolo è collegata con la sorgente di tensione, l'unità di collegamento per la ricarica in corrente continua comunica tramite un cavo di comando con il box di controllo nel cavo di ricarica o con la stazione di ricarica. In questo caso vengono trasmessi i dati relativi alla potenza della sorgente di tensione e l'assorbimento di corrente dell'unità di collegamento per la ricarica in corrente continua viene adeguato di conseguenza. Solo a questo punto l'unità di collegamento per la ricarica in corrente continua avvia la fase di carica.

 La batteria ad alto voltaggio (G1/29) può essere ricaricata soltanto tramite l'unità di collegamento per la ricarica in corrente continua se è disponibile una sorgente di tensione con tensione continua.

L'unità di collegamento per la ricarica in corrente continua elabora tra l'altro le informazioni di seguito riportate.

 Stato del morsetto

 Corrente batteria ad alto voltaggio

 Tensione batteria ad alto voltaggio

 Richiesta corrente/tensione

 Richiesta di bloccaggio/sbloccaggio dello sportello presa di corrente del veicolo.

 Richiesta di bloccaggio/sbloccaggio del connettore femmina del cavo di ricarica.

L'unità di collegamento per la ricarica in corrente continua elabora queste grandezze in ingresso e invia tra l'altro le informazioni di seguito riportate.

 Tensione di carica

 Corrente di carica

 Stato unità di collegamento ricarica a corrente continua

 Stato cavo di ricarica (inserito, non inserito)

 Stato cavo di comando

 Stato sportello presa di corrente del veicolo

 Stato bloccaggio connettore femmina del cavo di ricarica

 Segnalazioni guasto
