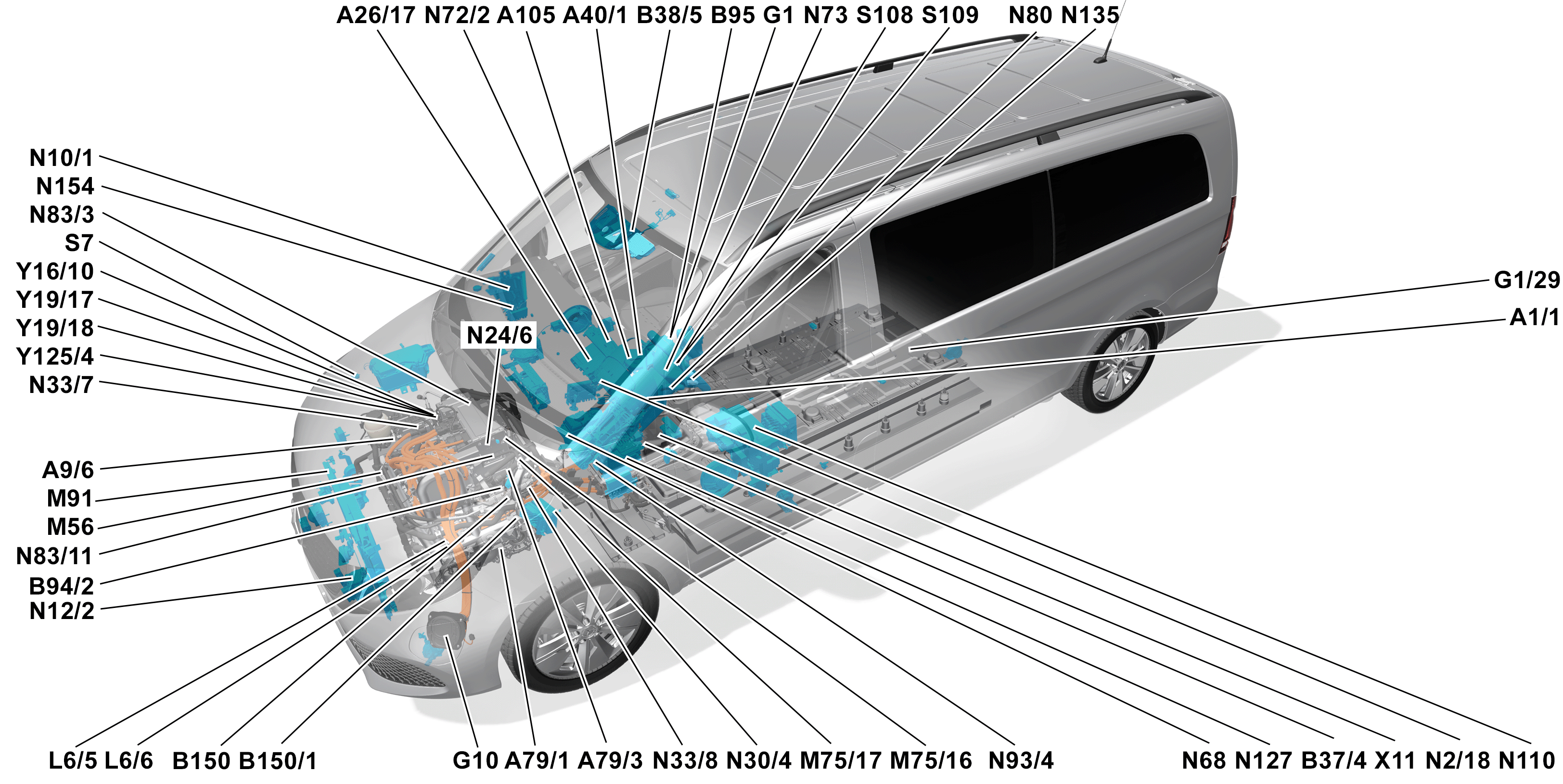

S08.00-A027-79
Componenti di sistema veicolo elettrico, panoramica |
A1/1 | Centralina di comando strumento combinato (KI) | N12/2 | Centralina di comando generatore di suono | |
A9/6 | Compressore del fluido refrigerante elettrico | N24/6 | Unità di collegamento ricarica corrente continua | |
A26/17 | Head-unit | N30/4 | Centralina di comando Programma Elettronico di Stabilità (ESP) | |
A40/1 | Centralina di comando pannello di comando inferiore lato sinistro (UBFL) | N33/7 | Centralina di comando riscaldatore supplementare PTC ad alto voltaggio | |
A79/1 | Motore-alternatore | N33/8 | Centralina di comando riscaldamento della batteria | |
A79/3 | Centralina di comando elettronica di potenza | N68 | Centralina di comando servosterzo elettrico (ES) | |
A105 | Touchpad | N72/2 | Centralina di comando pannello di comando superiore (OBF) | |
B37/4 | Modulo pedale dell'acceleratore | N73 | Centralina di comando blocchetto di accensione elettronico (EZS) | |
B38/5 | Sensore di pioggia e di luce con funzioni supplementari | N80 | Centralina di comando modulo sul fodero del piantone dello sterzo (MRM) | |
B94/2 | Sensore di temperatura motore-alternatore | N83/3 | Centralina di comando convertitore CC/CC | |
B95 | Sensore batteria | N83/11 | Caricabatteria a corrente alternata per batteria ad alto voltaggio | |
B150 | Sensore di depressione del servofreno centralina di comando ESP® | N93/4 | Gateway centrale | |
B150/1 | Sensore di depressione del servofreno centralina di comando catena cinematica | N110 | Centralina di comando Weight Sensing System (WSS) (con codice SK5 (Disinserimento automatico airbag del passeggero anteriore)) | |
G1 | Batteria della rete di bordo | N127 | Centralina di comando organi della trasmissione | |
G1/29 | Batteria ad alto voltaggio | N135 | Elettronica del volante | |
G10 | Presa di corrente del veicolo ricarica in corrente continua/ricarica in corrente alternata | N154 | Centralina di comando climatizzatore automatico (KLA) | |
L6/5 | Sensore del numero di giri lato sinistro generatore elettrico | S7 | Dispositivo di disinserimento alto voltaggio | |
L6/6 | Sensore del numero di giri lato destro generatore elettrico | S108 | Pulsante livelli di recupero (-) | |
M56 | Pompa elettrica di depressione | S109 | Pulsante livelli di recupero (+) | |
M75/16 | Pompa del liquido di raffreddamento circuito a bassa temperatura 1 | X11 | Connettore per la diagnosi | |
M75/17 | Pompa del liquido di raffreddamento circuito a bassa temperatura 2 | Y16/10 | Valvola di commutazione prevenzione condensa | |
M91 | Ventilatore elettrico | Y19/17 | Valvola di espansione | |
N2/18 | Centralina di comando Supplemental Restraint System (SRS) | Y19/18 | Valvola di intercettazione evaporatore raffreddamento batteria ad alto voltaggio | |
N10/1 | Centralina di comando modulo di rilevamento del segnale e di comando (SAM) | Y125/4 | Valvola di commutazione batteria circuito a bassa temperatura |

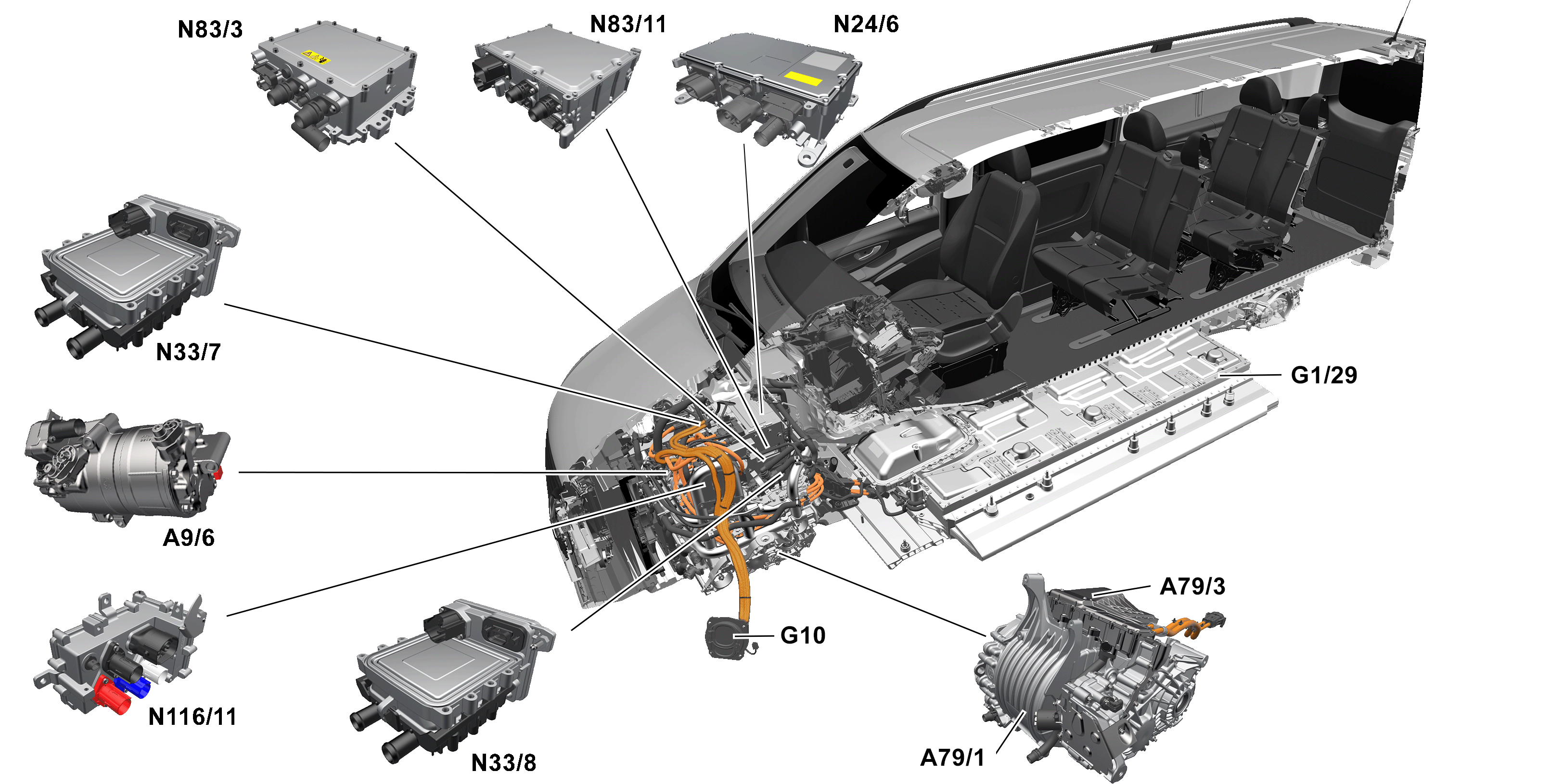

S08.00-A034-79
Componenti per l'alto voltaggio |
A9/6 | Compressore del fluido refrigerante elettrico | N33/7 | Centralina di comando riscaldatore supplementare PTC ad alto voltaggio | |
A79/1 | Motore-alternatore | N33/8 | Centralina di comando riscaldamento della batteria | |
A79/3 | Centralina di comando elettronica di potenza | N83/3 | Centralina di comando convertitore CC/CC | |
G1/29 | Batteria ad alto voltaggio | N83/11 | Caricabatteria a corrente alternata per batteria ad alto voltaggio | |
G10 | Presa di corrente del veicolo ricarica in corrente continua/ricarica in corrente alternata | N116/11 | Distributore di energia ad alto voltaggio | |
N24/6 | Unità di collegamento ricarica corrente continua |
S83.00-A025-79
Panoramica pezzi |
12 | Condensatore | N83/3 | Centralina di comando convertitore CC/CC | |
13 | Evaporatore/scambiatore di calore | N83/11 | Caricabatteria a corrente alternata per batteria ad alto voltaggio | |
A9/6 | Compressore del fluido refrigerante elettrico | N116/11 | Distributore di energia ad alto voltaggio | |
M56 | Pompa elettrica di depressione | Y16/10 | Valvola di commutazione prevenzione condensa |
Catena cinematica elettrica |
1 | Cambio |
A79/1 | Motore-alternatore |
A79/3 | Centralina di comando elettronica di potenza |
S08.10-A024-76
Documenti citati
- gf0800s0999tri Indice descrizione del funzionamento veicolo elettrico
- gf0810s1000tri Motore elettrico - Descrizione dei componenti
- gf0820s1001tri Centralina di comando elettronica di potenza - Descrizione del componente
- gf5410s3006tri Centralina di comando convertitore CC/CC - Descrizione del componente
