GF14.20-P-3000D | Funzionamento ricircolo gas di scarico | 21.10.96 |
MOTORE 104.942 nel TIPO 124.008 /028 /029 /088
con CODICE (491) Versione USA
con CODICE (498) Versione Giappone
MOTORE 104.992 nel TIPO 124.032 /052 /066 /092
con CODICE (491) Versione USA
con CODICE (498) Versione Giappone
MOTORE 104.991 nel TIPO 129.063 fino a 31.7.96
con CODICE (491) Versione USA
con CODICE (498) Versione Giappone
MOTORE 104.994 nel TIPO 140.032 /033 fino a 31.7.96
con CODICE (491) Versione USA
con CODICE (498) Versione Giappone
MOTORE 104.941 nel TIPO 202.028
con CODICE (491) fino a modello anno 96 Versione USA
con CODICE (498) fino a modello anno 96 Versione Giappone
MOTORE 104.995 nel TIPO 210.055
con CODICE (491) fino a modello anno 96 Versione USA
con CODICE (498) fino a modello anno 96 Versione Giappone
15.03.07 | Il documento è stato aggiornato alla seguente data e non sarà più oggetto di revisione. |

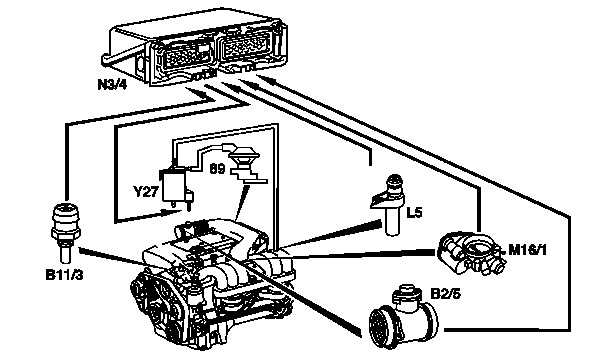

P14.20-0247-05
89 Valvola ricircolo gas di scarico
B2/5 Misuratore massa aria a film caldo
B11/3 Sonda termica liquido di raffreddamento
L5 Trasduttore di posizione albero motore
M16/1 Attuatore acceleratore elettronico (EFP)/Tempomat (TPM)/regolazione del minimo (LLR)
N3/4 Centralina di comando HFM
Y27 Valvola di commutazione ARF
Il ricircolo dei gas di scarico si svolge in base al diagramma caratteristico memorizzato nella centralina di comando gestione motore in presenza delle seguenti condizioni:
temperatura liquido di raffreddamento > 48°C
regime motore < 3500 g/min
carico parziale
La valvola di commutazione ARF (Y27) viene attivata lato massa liberando la depressione alla valvola ARF e provocandone l’apertura.
-----------------------------------------------------------------------------------------
Il gas di scarico povero di ossigeno viene aspirato dalla posizione della farfalla e conseguentemente la miscela contiene meno ossigeno.
In tale modo scende la temperatura di combustione e si riduce la formazione di Nox.
-----------------------------------------------------------------------------------------
| Centralina di comando ME Ubicazione/funzione/costituzione/ funzionamento | ||
| Valvola di ricircolo gas di scarico Ubicazione/funzione/costituzione/ funzionamento | ||
| Sonda termica liquido di raffreddamento Ubicazione/funzione/costituzione/ funzionamento | (B11/3) | |
| Valvola di commutazione ARF Ubicazione/funzione/costituzione/ funzionamento | ||
| Trasduttore di posizione albero motore Ubicazione/funzione/costituzione/ funzionamento | ||
| Attuatore EFP/TPM/LLR Ubicazione/funzione/costituzione/ funzionamento | ||
| Misuratore massa aria a film caldo Ubicazione/funzione/costituzione/ funzionamento | ||
| Panoramica degli schemi pneumatici (HFM) | ||
| Relè protezione contro sovratensioni Ubicazione/funzione/costituzione/ funzionamento | Tipo 124, 202 fino a 7/96 | |
Modulo fusibili e relè | Tipo 202 da 8/96 | ||
| Modulo base Ubicazione/funzione/costituzione/ funzionamento | Tipo 129, 140 | |
| Modulo relè Ubicazione/funzione/costituzione/ funzionamento | Tipo 170, 210 |
