GF14.20-P-3000A | Ricircolo dei gas di scarico - Funzionamento | 13.3.08 |
MOTORE 112.910 /911 /913 /914 /917 /920 /921 /922 /923 /940 /941 /942 /943 /944 /947 /949 /954 /955 /970 /972 /975
MOTORE 113.940 /941 /942 /943 /948 /960 /961 /965 /966 /967 /968 /969
MOTORE 112.912 nel TIPO 203.061 /261 fino all'anno di produzione 08 /anno di modifica 07
MOTORE 112.912 nel TIPO 209.361 /461
MOTORE 112.916 /946 /953 /973 fino all'anno di produzione 08 /anno di modifica 07
MOTORE 113.963 fino all'anno di produzione 08/anno di modifica 07

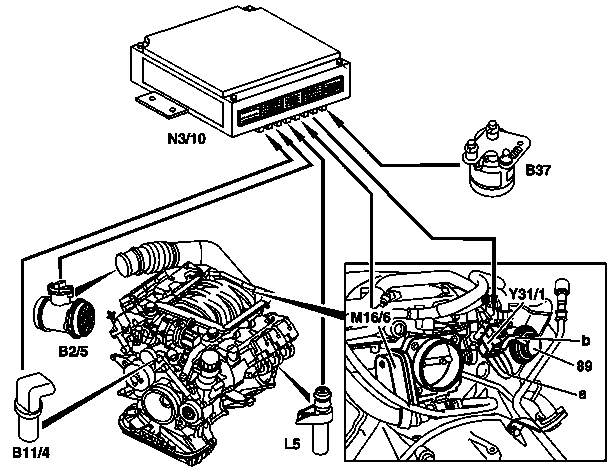

P14.20-0246-06
89 Valvola di ricircolo gas di scarico
B2/5 Misuratore massa d'aria a film caldo
B11/4 Sonda termica del liquido di raffreddamento
B37 Trasduttore pedale dell'acceleratore
L5 Trasduttore di posizione dell'albero motore
M16/6 Attuatore valvola a farfalla
N3/10 Centralina di comando ME
Y31/1 Convertitore di pressione per ARF
a Convogliamento depressione dal condotto aspirazione
b Depressione pilotata dal convertitore pressione ARF alla valvola ricircolo gas di scarico
La valvola di ricircolo dei gas di scarico (89) è combinata con un convertitore pressione elettrico ARF (Y31/1).
Il convertitore di pressione ARF (Y31/1) stabilizza le forti oscillazione della depressione nel condotto di aspirazione e viene attivato dalla centralina di comando ME con un segnale PWM; frequenza circa 10 Hz, tasso di pulsazione circa 30 - 100%.
Con questa attivazione, una depressione compresa tra circa 80 e 200 mbar provoca un'apertura variabile della valvola di ricircolo dei gas di scarico che permette di controllare la quantità dei gas di scarico rimessi in circolo.
Il ricircolo dei gas di scarico avviene in funzione della mappatura della centralina di comando ME, non appena risultano soddisfatti i seguenti punti:
temperatura liquido di raffreddamento compresa tra 60 e 110 °C
regime motore > 3500 giri/min
carico parziale
La mappatura è fissata in modo da ottimizzare i consumi. In questo modo la quantità di gas di scarico messa in ricircolo è tale da non peggiorare il funzionamento del motore e la composizione dei gas di scarico.
I gas di scarico poveri di ossigeno vengono aspirati in funzione della sezione di apertura della valvola di ricircolo dei gas di scarico. In tal modo la miscela di carburante/aria contiene meno ossigeno. La temperatura di combustione scende e la formazione di NOX viene ridotta.
La massa d'aria aspirata si riduce della quantità corrispondente ai gas di scarico in ricircolo. Conseguentemente la centralina di comando ME dosa una quantità inferiore di carburante.

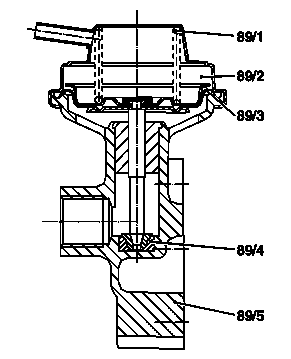

P14.20-0249-02
Lato destro
89/1 Molla di compressione
89/2 Capsula a depressione
89/3 Membrana
89/4 Sede valvola
89/5 Scatola

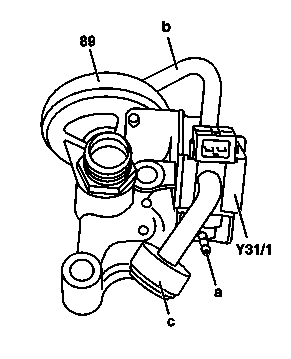

lato sinistro
89 Valvola di ricircolo gas di scarico
Y31/1 Convertitore di pressione per ARF
a Convogliamento depressione dal condotto aspirazione
b Depressione pilotata dal convertitore pressione ARF alla valvola ricircolo gas di scarico
c Ventilazione
P14.20-0248-02
Centralina di comando ME - Disposizione/funzione/struttura/ funzionamento | |||
Sonda termica del liquido di raffreddamento - Disposizione/funzione/struttura/ funzionamento | |||
Trasduttore di posizione dell'albero motore - Disposizione/funzione/struttura/ funzionamento | |||
Attuatore acceleratore elettronico/Tempomat/regolazione del minimo, disposizione/funzione/configurazione/ funzionamento | |||
Trasduttore valore pedale - Disposizione/funzione/struttura/ funzionamento | |||
Misuratore massa aria film a caldo - Disposizione/funzione/struttura/ funzionamento | |||
Alimentazione di tensione centralina di comando ME - Funzionamento | |||
Convertitore di pressione ricircolo gas di scarico, disposizione/funzione/configurazione/ funzionamento |
