Smontare, montare la tubazione del fluido refrigerante tra il condensatore e la valvola di espansione abitacolo

AR83.30-D-7833TSF

Smontare, montare la tubazione del fluido refrigerante tra il condensatore e la valvola di espansione abitacolo

15.04.2020

Tipo

910 con motore 651

1

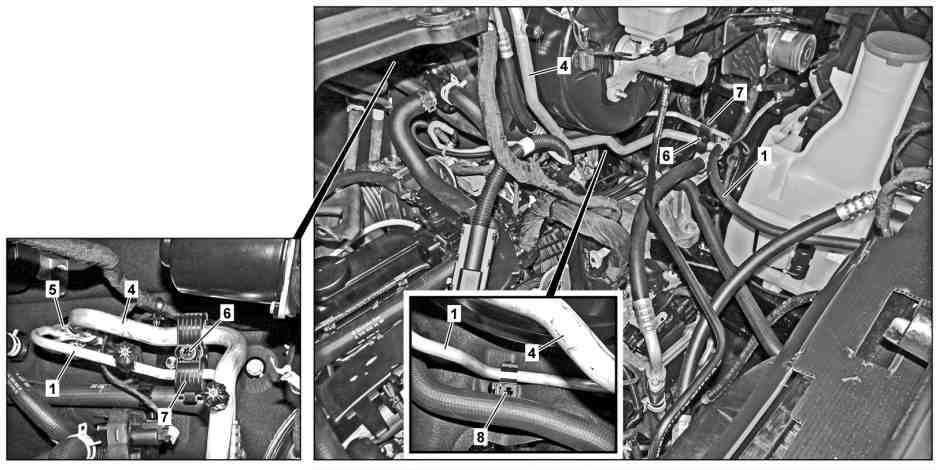

Tubazione del fluido refrigerante

2

Dado

3

Copertura

1

Tubazione del fluido refrigerante

5

Dado

7

Supporto

4

Tubazione del fluido refrigerante

6

Viti

8

Supporto

 Avviso

Pericolo di intossicazione dovuto all'inalazione di vapori surriscaldati di refrigerante di un climatizzatore riempito con R134a. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R134a fluido e durante lo svolgimento di attività su componenti sotto pressione

Non effettuare lavori di saldatura sul climatizzatore chiuso e nella zona circostante. È vietato fumare ed usare fiamme libere. Indossare occhiali e guanti protettivi e lavorare solo in ambienti ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto.

AS83.00-Z-0006-01A

 Pericolo

Pericolo di incendio dovuto all'accensione del refrigerante R1234yf in prossimità di componenti molto caldi. Pericolo di intossicazione dovuto all'aspirazione di vapori surriscaldati del refrigerante. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R1234yf fuoriuscito e durante lo svolgimento di attività su componenti sotto pressione. Pericolo di esplosione in seguito alla formazione di miscele aria/refrigerante infiammabili

Non effettuare lavori di saldatura sul climatizzatore chiuso e nella relativa zona circostante. È vietato fumare ed usare fiamme libere. Indossare occhiali e guanti protettivi e lavorare solo in ambienti ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto.

AS83.00-Z-0007-01A

Avvertenza tecnica

Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore

AH83.30-N-0005-01A

Avvertenze relative alla manipolazione del fluido refrigerante R1234yf

AH83.30-P-0003-02A

Avvertenze per l'impiego del fluido refrigerante R134a

AH83.30-N-0003-01A

 

Smontare, montare

1

Svuotare il climatizzatore

AR83.30-D-1760TS

2

Smontare il rivestimento del radiatore

AR88.40-D-4001TS

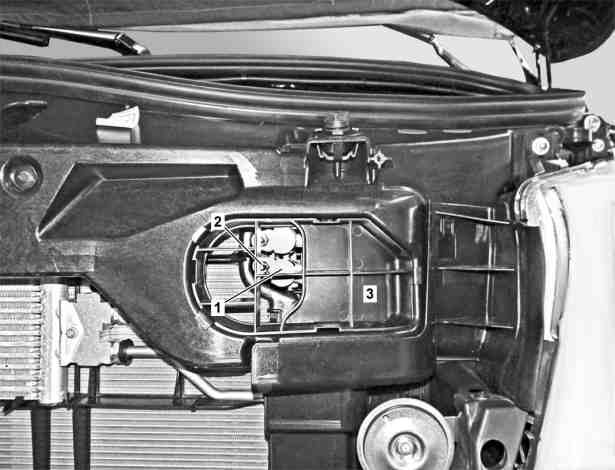

3

Smontare il riparo (3)

4

Smontare la tubazione del fluido refrigerante (1) dal condensatore



Oli per compressore (specifica 362.1)

BB00.40-P-0362-01A


Chiudere immediatamente con tappi idonei la tubazione del fluido refrigerante (1) e il condensatore.
Altrimenti possono verificarsi danneggiamenti del climatizzatore.

 A tal fine svitare il dado (2).

 Montaggio: Sostituire gli anelli di tenuta e inumidire con olio per compressori.

 Dado tubazione del fluido refrigerante sul condensatore del fluido refrigerante

*BA83.30-N-1007-01TS

 Set di tappi

*129589009100

5

Smontare la tubazione del fluido refrigerante (1) dalla valvola di espansione



Oli per compressore (specifica 362.1)

BB00.40-P-0362-01A


Chiudere subito con tappi idonei le tubazioni del fluido refrigerante (1, 4) e la valvola di espansione.
Altrimenti possono verificarsi danneggiamenti del climatizzatore.

 A tal fine svitare il dado (5).

 Montaggio: Sostituire gli anelli di tenuta e inumidire con olio per compressori.

 Dato tubazione del fluido refrigerante sulla valvola di espansione

*BA83.30-N-1001-01TS

 Set di tappi

*129589009100

6

Svitare le viti (6)

7

Aprire il supporto (7)

 A tal fine utilizzare un attrezzo idoneo e aprire il supporto (7) dal basso verso l'alto.

 Montaggio: Controllare il supporto (7).

A seconda dell'esito del controllo



Sostituire i supporti interessati (7).

8

Smontare la tubazione del fluido refrigerante (1)

 A tal fine sganciare la tubazione del fluido refrigerante (1) dal supporto (8) e sganciarla dai supporti (7).

 Montaggio: Controllare il supporto (8).

A seconda dell'esito del controllo



Sostituire il supporto(8).

9

Montaggio in successione inversa



Controllare

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

10

Controllare la tenuta con il motore in moto

 Solo controllo visivo.

 Climatizzatore

Numero

Denominazione

Tipo 907 con motore 274, 642, 651
Tipo 910 con motore 651

BA83.30-N-1001-01TS

Dato tubazione del fluido refrigerante sulla valvola di espansione

Nm

14

 Climatizzatore

Numero

Denominazione

Tipo 907 con motore 274, 642, 651
Tipo 910 con motore 651

BA83.30-N-1007-01TS

Dado tubazione del fluido refrigerante sul condensatore del fluido refrigerante

Nm

12
