Smontare, montare il pacchetto radiante

AR83.25-P-1000B

Smontare, montare il pacchetto radiante

19.8.98

 

Smontare, montare

1

Smontare la protezione sottostruttura

Pericolo!

Pericolo di ustioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di avvelenamento in caso di ingestione di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il tappo lentamente e scaricare la pressione in eccesso. Non versare il liquido di raffreddamento in recipienti per bevande. Indossare guanti, indumenti e occhiali protettivi.

2

Scaricare il liquido di raffreddamento

Tranne motori 102.979/996/997, 602.983

Motore 602.983

AR20.00-P-1142GG



Sostituzione liquido di raffreddamento

Motori 102.979/996/997

AP20.00-P-2080G



Avvertenze relative al liquido di raffreddamento

Tutti i motori

AH20.00-N-2080-01A

3

Smontare la consolle centrale

AR68.20-P-2000D

4

Smontare la plancia portastrumenti

AR68.10-P-1000A

5

Rimuovere i tubi flessibili dell'aria dalla bocchetta (18a) del pacchetto radiante

6

Smontare le scatole dell'aria a sinistra ed a destra del pacchetto radiante e collocarle a lato con i tubi flessibili dell'aria del vano di fondo collegati

7

Staccare i flessibili acqua di riscaldamento (68a, 68b) dal pacchetto radiante

 Allentare le fascette stringitubo e tappare le aperture.

8

Staccare il cavo comando riscaldamento (98b) dalla leva della regolazione riscaldamento (98)

 Staccare il fermaglio (98a) e disimpegnare il tirante del riscaldamento (98b) dalla leva di regolazione (98).

9

Svitare il pacchetto radiante nello spazio interno dalla parete frontale

 Sul pacchetto radiante sono disposte 4 viti (f).



*BA83.20-P-1001-01A

10

Svitare il dado della massa piantone sterzo (W29/7) e portare allo scoperto il cavo

11

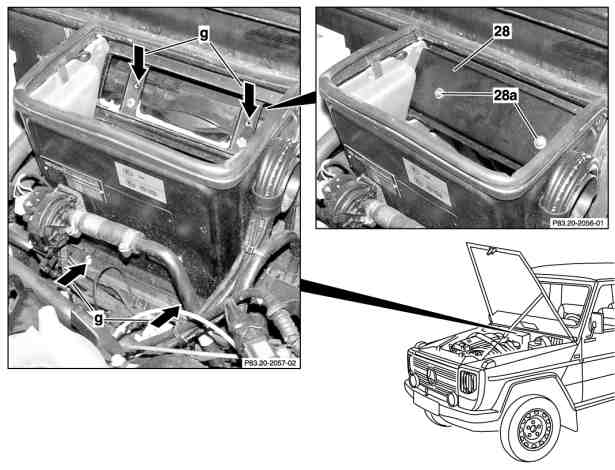

Svitare le viti (28a) ed estrarre la copertura (28) verso l'alto

12

Svitare il pacchetto radiante nel vano motore dalla parete frontale

 4 viti (g) sulla scatola convogliamento aria.



*BA83.20-P-1001-01A

13

Smontare il pacchetto radiante

Disimpegnare con cautela il pacchetto radiante dalla parete frontale. A tal fine non utilizzare attrezzi come leva per evitare il pericolo di rotture!

 Montaggio: pulire la superficie di tenuta, sostituire la guarnizione sulla pacchetto radiante ed applicare uno strato di pasta sigillante.

Lo scarico dell'acqua (37a) deve essere continuo.

*BR00.45-Z-1004-01A

14

Montaggio in successione inversa

Numero

Denominazione

Tipo 461

BA83.20-P-1001-01A

Vite scatola del riscaldamento sulla parete frontale

Nm

8

Numero

Denominazione

N. di ordinazione

BR00.45-Z-1004-01A

Sigillante

A 003 989 01 71
