AR72.20-D-2411F | Scomporre, ricomporre la porta posteriore (battente porta destro) | 28.6.11 |
TIPO 900, 906.6 /7

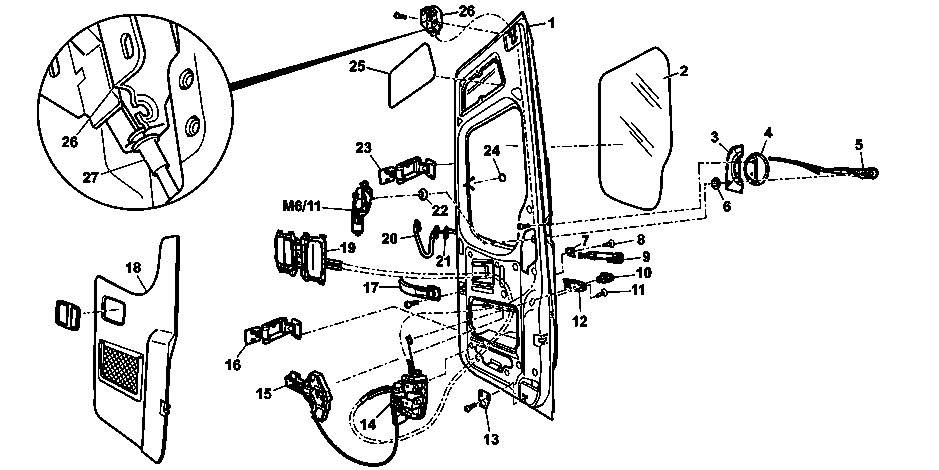

D72.20-1217-09
1 Porta posteriore
2 Lunotto
3 Mascherina
4 Emblema stella
5 Tergilunotto (tipo 906 con codice (W78) Finestrino nel portellone posteriore o porta incernierata posteriore con impianto tergilavacristalli)
6 Manicotto di tenuta (tipo 906 con codice (W78) Finestrino nel portellone posteriore o porta incernierata posteriore con impianto tergi-lavacristalli)
7 Guarnizione
8 Vite
9 Maniglia esterna
10 Cilindro di chiusura
11 Vite
25 Rivestimento porta superiore (con codice (D03) Tetto e porte posteriori, versione rialzata o codice (D05) Tetto super-rialzato o codice (D06) Tetto super-rialzato verniciato nel colore della vettura)
26 Serratura porta superiore (con codice (D03) Tetto e porte posteriori, versione rialzata o codice (D05) Tetto super-rialzato o codice (D06) Tetto super-rialzato verniciato nel colore della vettura)
27 Tirante serratura superiore porta
M6/11 Motorino del tergicristallo portellone posteriore destro (tipo 906 con codice (W78) Finestrino nel portellone posteriore o porta incernierata posteriore con impianto tergi-lavacristalli)
12 Guarnizione
13 Guida
14 Serratura porta
15 Supporto maniglia esterna porta
16 Cerniera porta inferiore
17 Fermaporta
18 Rivestimento inferiore del portellone posteriore
19 Azionamento interno porta
20 Soffietto
21 Supporto soffietto
22 Manicotto di tenuta (tipo 906 con codice (W78) Finestrino nel portellone posteriore o porta incernierata posteriore con impianto tergi-lavacristalli)
23 Cerniera porta in alto
24 Passacavo (con codice (H22) Lunotto termico)
| Scomporre, ricomporre | ||
Pericolo! | Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo | Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione. Sbavare le lamiere di riparazione. | |
1 | Estrarre il soffietto (20) | ||
2 | Sganciare l'alloggiamento del soffietto (21) dal portellone posteriore (1) | Ricomposizione: L'alloggiamento del soffietto (21) deve essere inserito nel soffietto (20) prima di essere montato. | |
3 | Smontare il rivestimento porta inferiore (18) e il rivestimento porta superiore (25) | Rivestimento porta superiore (25) solo con codice (D03) Tetto e porte posteriori, versione alta o codice (D05) Tetto super-rialzato o codice (D06) Tetto super-rialzato verniciato nel colore del veicolo | |
Tranne tipo 906.633 con codice (ZO1) Camper James Cook Compact o codice (ZO2) Camper James Cook Classic | |||
Tipo 906.633 con codice (ZO1) Camper James Cook Compact o codice (ZO2) Camper James Cook Classic | |||
4 | Smontare l'azionamento porta interno (19) | ||
5 | Svitare la serratura superiore porta (26), sganciare il tirante serratura superiore porta (27) e togliere la serratura superiore porta (26) | Con codice (D03) Tetto e porte posteriori, versione rialzata o codice (D05) Tetto super-rialzato o codice (D06) Tetto super-rialzato verniciato nel colore del veicolo | |
Ricomposizione: La serratura superiore porta (26) viene regolata e serrata solo durante il montaggio del portellone posteriore (1). | |||
6 | Smontare la serratura (14) dello sportello posteriore | Non smontare i tiranti dalla serratura porta (14). | |
7 | Smontare il cilindretto di chiusura (10) | ||
8 | Smontare la maniglia esterna della porta (9) | ||
9 | Svitare le viti (8, 11) del supporto maniglia esterna porta (15) ed estrarre la guarnizione (12) | | |
10 | Smontare il supporto maniglia esterna porta (15) | Ricomposizione: Per il montaggio i ganci d'arresto del cuscinetto maniglia esterna porta (15) devono essere inseriti nella lamiera esterna porta. | |
11 | Smontare il tergilunotto posteriore (5) e il motorino tergicristallo posteriore porta posteriore lato destro (M6/11) | Tipo 906 con codice (W78) Finestrino nel portellone posteriore o nella porta incernierata posteriore con impianto tergilavacristalli, | |
12 | Smontare l'emblema stella (4) e la mascherina (3) con la boccola di tenuta (6) | Manicotto di tenuta (6) solo nel tipo 906 con codice (W78) Finestrino nel portellone posteriore o porta incernierata posteriore con impianto tergi-lavacristalli. | |
13 | Smontare il cristallo posteriore (2) | Tipo 906.6 /7, tipo 900 con codice (W61) Finestrino nel portellone posteriore/porta incernierata posteriore | |
14 | Togliere il passacavo (24) per il cavo lunotto termico | Con codice (H22) Lunotto riscaldabile | |
15 | Smontare la guida (13) | Montaggio: La guida (13) viene regolata e serrata solo durante il montaggio del portellone posteriore (1). | |
16 | Smontare il fermaporta (17) | ||
17 | Smontare la cerniera porta inferiore (16) e la cerniera porta superiore (23) | ||
18 | Smontare il fascio di cavi dal portellone posteriore (1) | ||
19 | Assemblaggio in successione inversa |
