Smontare, montare la serratura della porta posteriore

Tipo ar · tema 72.20 · versione 0202 · 2012-01-16

Valido per: TIPO 900, 906.6 /7

Collocazione

Gruppo funzionale 3 Carrozzeria › 72 Porte › 72.20 Porta nella parete posteriore, porta posteriore — Serie 900 · Serie 906 (modelli 6**, 7**)

EinPAS 29 Sistema di abilitazione all'avviamento/sistema di sicurezza › 29.16 Bloccaggio/sbloccaggio › 29.16.32 Serratura/azionamento — Serie 900 · Serie 906 (modelli 6**, 7**)

AR72.20-D-4055E

Smontare, montare la serratura della porta posteriore

7.12.11

TIPO 900, 906.6 /7

Smontare, montare la serratura della porta posteriore

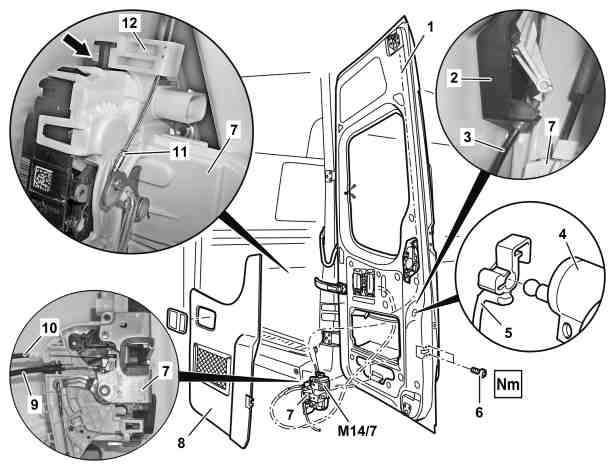

D72.20-1218-06

1 Porta posteriore

2 Supporto maniglia esterna porta

3 Tirante azionamento esterno porta

4 Cilindro di chiusura

5 Leva di sbloccaggio

6 Vite

7 Serratura porta

8 Rivestimento inferiore del portellone posteriore

9 Tirante bloccaggio interno porta

10 Cavo di comando azionamento porta interno

11 Tirante serratura porta superiore (con codice (D03) Tetto e porte posteriori, versione rialzata o codice (D05) Tetto super-rialzato o codice (D06) Tetto super-rialzato verniciato nel colore della vettura)

12 Supporto

M14/7 Attuatore chiusura centralizzata porta posteriore

Smontaggio, montaggio

1

Smontare il rivestimento porta inferiore (8) dal portellone posteriore (1)

Tipo 900 tranne codice (ZU1) Minibus

Tranne tipo 906.633 con codice (ZO1) Camper James Cook Compact o codice (ZO2) Camper James Cook Classic

AR72.20-D-6615A

Tipo 900 con codice (ZU1) Minibus

* solo per Cina

AR72.20-D-6615CH

Portellone posteriore lato destro nel tipo 906.633 con codice (ZO1) Camper James Cook Compact o codice (ZO2) Camper James Cook Classic

AR72.20-S-6615JCA

Portellone posteriore lato sinistro nel tipo 906.633 con codice (ZO1) Camper James Cook Compact o codice (ZO2) Camper James Cook Classic

AR72.20-S-6615JCB

2

Sganciare il tirante azionamento esterno porta (3) dal supporto maniglia esterna porta (2)

3

Staccare la leva di sbloccaggio (5) dal
cilindro della serratura (4) esercitando pressione

4

Svitare le viti (6)

*BA72.20-N-1004-01C

5

Ruotare in senso orario verso il centro della porta la serratura porta (7) con i tiranti (3, 9, 10, 11)

Condurre con cautela i tiranti (3, 9, 10, 11) mentre vengono infilati. In caso contrario il paraspigoli dei tiranti (3, 9, 10, 11) può essere danneggiato.

Tirante serratura porta superiore (11) solo con codice (D03) Tetto porte posteriori, versione rialzata o codice (D05) Tetto super-rialzato o codice (D06) Tetto super-rialzato verniciato nel colore della vettura.

6

Staccare il connettore dell'elemento di regolazione chiusura centralizzata porta posteriore (M14/7)

7

Sganciare il tirante bloccaggio interno porta (9) e il tirante azionamento interno porta (10) dalla serratura porta (7)

8

Sbloccare il supporto (12) per il tirante serratura superiore porta (11) (freccia) ed estrarlo dalla serratura porta (7)

Con codice (D03) Tetto e porte posteriori, versione alta o codice (D05) Tetto super-rialzato o codice (D06) Tetto super-rialzato verniciato nel colore del veicolo

9

Sganciare il tirante serratura superiore porta (11) dalla serratura porta (7)

Con codice (D03) Tetto e porte posteriori, versione alta o codice (D05) Tetto super-rialzato o codice (D06) Tetto super-rialzato verniciato nel colore del veicolo

10

Togliere la serratura porta (7) dal portellone posteriore (1)

11

Montaggio in successione inversa

Sportello posteriore

Numero

Denominazione

Tipo
900

Tipo
906.6 /7

BA72.20-N-1004-01C

Vite serratura porta sul portellone posteriore lato destro

M6

Nm

10

10
