AR72.20-D-2411C | Scomporre, ricomporre la porta posteriore (battente porta destro) | 12.4.11 |
TIPO 906.135 con CODICE (PZ0) Veicolo per consegna pacchi, furgonatura integrale DP DHL

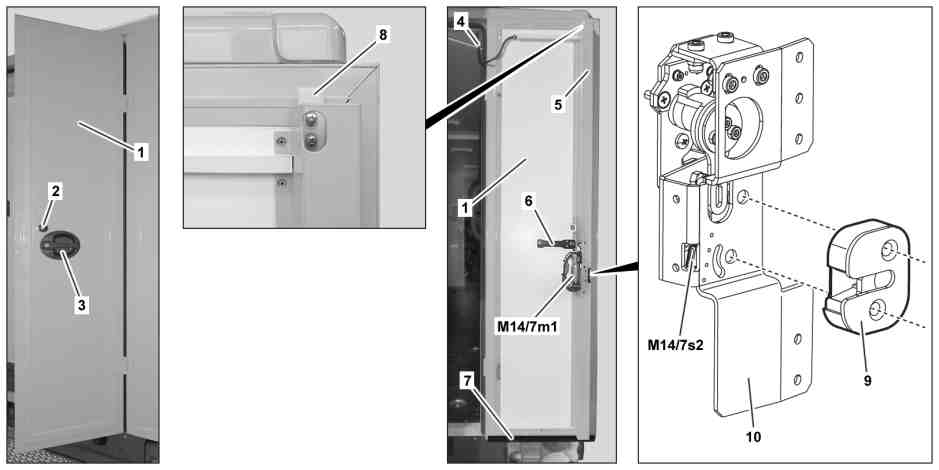

D72.20-1228-09
1 Porta posteriore
2 Corpo di bloccaggio
3 Maniglia esterna
4 Cavo elettrico
5 Profilato di rinforzo
10 Supporto
M14/7m1 Motorino ZV portellone posteriore
M14/7s2 Interruttore di comando ZV portellone posteriore
6 Maniglia interna porta
7 Guarnizione di gomma
8 Cuneo di spinta
9 Serratura porta
| Scomporre, ricomporre | ||
Pericolo! | Pericolo di lesioni dovute allo schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi e sul tetto scorrevole | Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento. | |
1 | Smontare il corpo di serraggio (2) | ||
2 | Smontare la serratura (9) dello sportello posteriore | ||
3 | Smontare il motorino chiusura centralizzata porta posteriore (M14/7m1) | Smontare anche la piastra di supporto con interruttore nottolino girevole chiusura centralizzata portellone posteriore. | |
4 | Smontare l'interruttore di comando chiusura centralizzata portellone posteriore (M14/7s2) dal supporto (10) | ||
5 | Smontare la maniglia esterna della porta (3) | ||
6 | Smontare la maniglia interna della porta (6) | ||
7 | Staccare il profilato di tenuta in gomma (7) | ||
8 | Smontare il portellone posteriore (1) | Il cavo elettrico (4) e il supporto (10) rimangono sul portellone posteriore (1), in quanto uno smontaggio è possibile solo in combinazione con il profilo di rinforzo (5) e il cui smontaggio non è possibile a causa dell'incollatura completa. | |
9 | Smontare il cuneo di spinta (8) | ||
10 | Assemblaggio in successione inversa |
Documenti citati
- ar7220d1901g Portellone posteriore - smontaggio e montaggio
- ar7220d2420b Smontare, montare la maniglia esterna della porta posteriore
- ar7220d4055g Smontare, montare la serratura della porta posteriore
- ar7220d4075b Smontare, montare l'azionamento interno dalla porta posteriore
- ar8020d4003b Smontare, montare il motorino chiusura centralizzata sullo sportello posteriore
- as0000z001101a Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole
