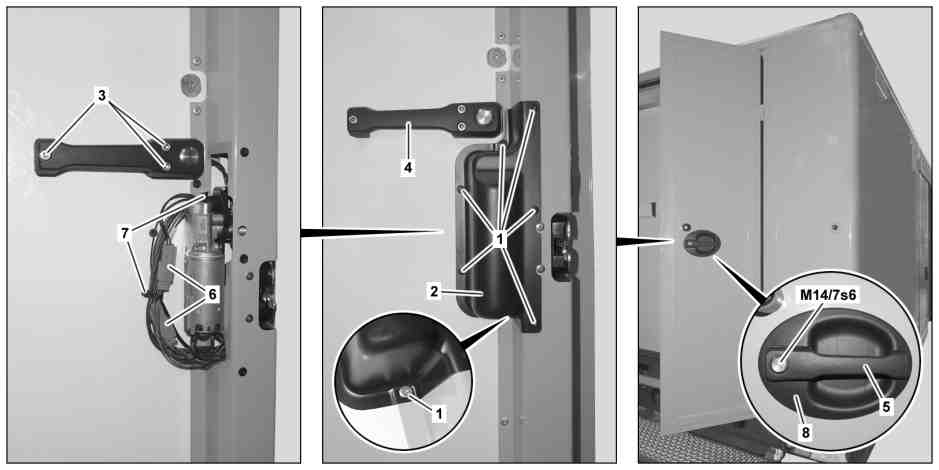

D72.20-1219-09
1 | Viti | 4 | Maniglia interna porta | 7 | Fascetta fermacavo | ||
2 | Copertura | 5 | Maniglia esterna | 8 | Incavo maniglia della porta lato esterno | ||
3 | Viti | 6 | Connettori a spina elettrici | M14/7s6 | Pulsante azionamento porta lato esterno ZV portellone posteriore |
9 | Fusibile |
10 | Dito di sicurezza |
11 | Guarnizione |
12 | Cacciavite |
D72.20-1224-05
| Smontare | ||
Avviso | Pericolo di intossicazione a causa dell'inalazione di vapori o dell'ingerimento di colla. Pericolo di lesioni a causa del contatto della colla con la pelle e gli occhi. | Indossare un dispositivo di protezione delle vie respiratorie, guanti e occhiali protettivi. Conservare la colla esclusivamente in recipienti idonei ed opportunamente contrassegnati. | |
Avvertenza tecnica | Istruzioni per l'incollaggio | ||
1 | Rimuovere le viti (1) | ||
2 | Smontare la copertura (2) | ||
3 | Disimpegnare il fascio di cavi | Staccare le fascette fermacavo (7). | |
4 | Svitare le viti (3) e agganciare lateralmente la maniglia della porta lato interno (4) | ||
5 | Sollevare leggermente la maniglia della porta lato esterno (5) e staccare il connettore a spina elettrico corrispondente (6) | ||
6 | Scollegare i contatti dal connettore a spina elettrico (6) | Estrarre il fusibile arancione (9), spingere verso il basso il dito di sicurezza (10) con un cacciavite (12), trattenere la guarnizione di tenuta (11) ed estrarre il contatto. | |
7 | Togliere la maniglia della porta lato esterno (5) ed estrarre il cavo elettrico dalla porta posteriore | ||
8 | Svitare il dado di raccordo ed espellere il pulsante di azionamento porta lato esterno chiusura centralizzata porta posteriore (M14/7s6) dalla maniglia della porta lato esterno (5) | Solo in caso di sostituzione del pulsante di azionamento porta lato esterno chiusura centralizzata porta posteriore (M14/7s6) o della maniglia della porta lato esterno (5). | |
9 | Staccare l'incavo della maniglia della porta lato esterno (8) con un coltello idoneo dalla porta posteriore | ||
| Montare | ||
10 | Spingere il pulsante di azionamento porta lato esterno chiusura centralizzata porta posteriore (M14/7s6) nella maniglia della porta lato esterno (5) e stringere il dado di raccordo | Solo in caso di sostituzione del pulsante di azionamento porta lato esterno chiusura centralizzata porta posteriore (M14/7s6) o della maniglia della porta lato esterno (5). | |
Controllare la guarnizione di tenuta del pulsante di azionamento porta lato esterno chiusura centralizzata porta posteriore (M14/7s6), event. sostituirla. | |||
11 | Preparare per il montaggio l'incavo della maniglia della porta lato esterno (8) | ||
Detergente Körasolv WL; 1 l | |||
Primer Körabond HG 81, 1 l | |||
Colla sigillante Körapop 235 giallo ginestra; 310 ml | |||
12 | Posizionare l'incavo della maniglia della porta lato esterno (8) | ||
13 | Posare il cavo elettrico del pulsante di azionamento porta lato esterno chiusura centralizzata porta posteriore (M14/7s6) attraverso l'apertura dell'incavo della maniglia della porta lato esterno (8) verso il connettore a spina elettrico (6) | ||
14 | Montare la maniglia della porta lato esterno (5) | ||
15 | Serrare le viti (3) | Bloccare le viti (3). | |
Frenafiletti, Loctite 243 (10 ml) | |||
16 | Collegare i contatti nel connettore a spina elettrico (6) e il connettore a spina elettrico (6) | Innestare i contatti fino a farli scattare in posizione nel connettore a spina elettrico (6) e far scattare in posizione il fusibile arancione (9). | |
17 | Fissare il fascio di cavi | Sostituire le fascette fermacavo (7). | |
18 | Applicare la copertura (2) e serrare le viti (1) |
Materiali per la riparazione |
Numero | Denominazione | Numero di ordinazione |
BR00.45-Z-1054-07A | Primer Körabond HG 81, 1 l | Saxas Nutzfahrzeuge Werdau AG |
BR00.45-Z-1071-04A | Detergente Körasolv WL; 1 l | Saxas Nutzfahrzeuge Werdau AG |
BR00.45-Z-1103-01A | Colla sigillante Körapop 235 giallo ginestra; 310 ml | Saxas Nutzfahrzeuge Werdau AG |
BR00.45-Z-1133-02A | Frenafiletti, Loctite 243 (10 ml) | A 613 989 09 71 09 |
Documenti citati
- ah6310n900001d Istruzioni per l'incollaggio
- ar7220d242002b Preparare il guscio esterno della maniglia della porta per il montaggio
- as0000z001601a Pericolo di intossicazione a causa dell'inalazione di vapori o dell'ingerimento di colla. Pericolo di lesioni a causa del contatto della colla con la pelle e gli occhi.
