AR72.20-D-4075B | Smontare, montare l'azionamento interno dalla porta posteriore | 27.2.12 |
TIPO 906.135 con CODICE (PZ0) Veicolo per consegna pacchi, furgonatura integrale DP DHL

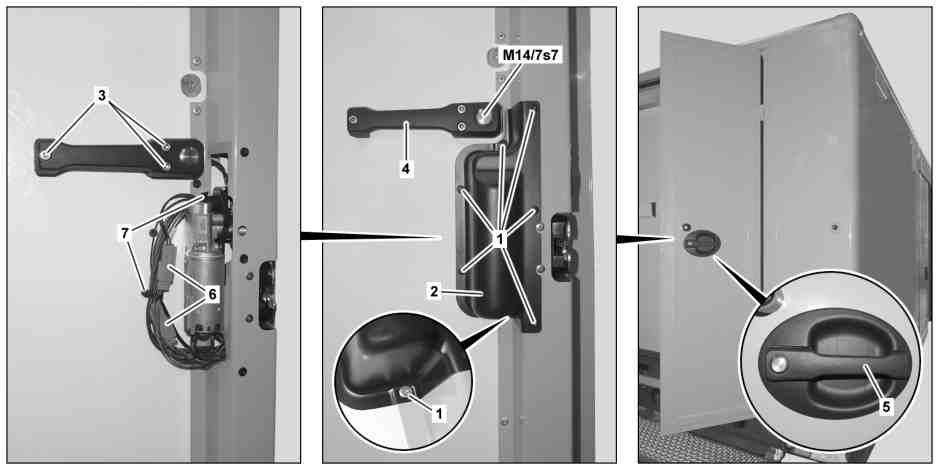

D72.20-1221-09
1 Viti
2 Copertura
3 Viti
4 Maniglia interna porta
M14/7s7 Pulsante azionamento porta lato interno ZV portellone posteriore
5 Maniglia esterna
6 Connettori a spina elettrici
7 Fascetta fermacavi
D72.20-1224-05
9 Fusibile
10 Linguetta di sicurezza
11 Guarnizione
12 Cacciavite
| Smontare, montare | ||
1 | Bloccare la maniglia esterna della porta (5) con nastro adesivo per evitarne la caduta | ||
2 | Svitare le viti (1) | ||
3 | Smontare la copertura (2) | ||
4 | Disimpegnare il fascio di cavi. | Staccare la fascetta cavi (7) | |
Montaggio: Sostituire le fascette fermacavo (7). | |||
5 | Svitare le viti (3) | Montaggio: Bloccare le viti (3). | |
Loctite 243 | |||
6 | Sollevare leggermente la maniglia interna porta (4) e staccare il connettore a spina elettrico corrispondente (6) | ||
7 | Sfilare i contatti dal connettore a spina elettrico (6) | Estrarre l'elemento di bloccaggio arancione (9), premere verso il basso la linguetta di bloccaggio (10) con il cacciavite (12), bloccare la guarnizione (11) ed estrarre il contatto. | |
8 | Smontare la maniglia interna porta (4) ed estrarre ilc avo elettrico dalla porta posteriore | ||
9 | Svitare il dado di raccordo ed estrarre il tasto azionamento interno porta chiusura centralizzata porta posteriore (M14/7s7) dalla maniglia interna porta (4 | Solo in caso di sostituzione del tasto azionamento interno porta chiusura centralizzata porta posteriore (M14/7s7) o la maniglia interna porta (4). | |
Montaggio: Controllare, event. sostituire la guarnizione del tasto azionamento interno porta chiusura centralizzata porta posteriore (M14/7s7). | |||
10 | Montaggio in successione inversa |
Materiali per la riparazione
Numero | Denominazione | N. di ordinazione |
BR00.45-Z-1133-02A | Loctite 243 | A 613 989 09 71 |
