Smontare, montare il rivestimento del tetto davanti

AR68.30-S-7607S

Smontare, montare il rivestimento del tetto davanti

06.12.2019

Tipo

636, 639

Avvertenze di modifica

19.03.2012

Ampliato il metodo

Fasi di lavoro 2.1, 11

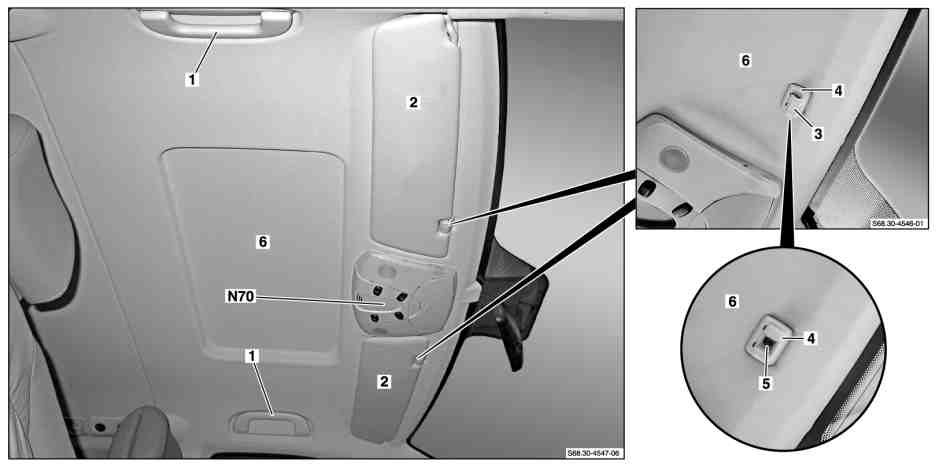

Illustrazione riferita al codice LD0 (Gruppo di comandi sul tetto con due spot di lettura)

1

Maniglia di sostegno

5

Vite

2

Aletta parasole

6

Rivestimento tetto davanti

3

Copertura

N70

Centralina di comando unità di comando sul tetto

4

Supporto aletta parasole

 

Smontare, montare

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.

AS00.00-Z-0035-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas

AH00.00-Z-0300-01A

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

1

Disinserire l'accensione ed estrarre la chiave trasmittente dalla centralina di comando blocchetto di accensione elettronico (EZS)

Solo per tipo 639.603/703 con motore 780.994 con codice MA0 (E-CELL 60 kW)


Dopo avere disinserito l'accensione attendere almeno 1 min prima di cominciare a lavorare sui componenti elettrici o elettronici.
Altrimenti potrebbero verificarsi disturbi nel sistema di gestione della batteria.

2.1

Smontare la plafoniera anteriore

Solo per tipo 636.7, 639.6/7 tranne codice LD0 (Gruppo di comandi sul tetto con due spot di lettura), per conducente e passeggero anteriore

AR82.20-S-0110S

2.2

Smontare il vano portaoggetti sopra il parabrezza

Solo per tipo 639.6/7 con codice L00 (Plafoniera lato conducente e passeggero anteriore)

AR68.30-S-5578S

2.3

Smontare la centralina comando unità comando tetto (N70)

Solo con codice LD0 (Gruppo di comandi sul tetto con due spot di lettura), per conducente e passeggero anteriore

AR82.20-S-1100S

3

Smontare il rivestimento anteriore apertura tetto sollevabile

Solo per tipo 639.713/813 con codice ZK0 (Tetto a soffietto elettroidraulico), con codice ZK9 (Tetto a soffietto)

AR77.70-S-0020S

4

Smontare le maniglie (1)

AR68.30-S-4330S

 Smontare solo le maniglie di sostegno anteriori (1).

5

Smontare le alette parasole (2)

AR68.60-S-5480S

6

Smontare le luci per lo specchietto di cortesia

Solo per tipo 636.8, tipo 639.6/7 a partire da 055614 con codice FS5 (Specchi illuminati per alette parasole), tipo 639.8 a partire da 055614

AR82.20-S-5582S

7

Smontare il supporto dell'aletta parasole (4)

 A tal scopo aprire il cappuccio di protezione (3) e svitare la vite (5).

8

Smontare il rivestimento sul montante A sinistro e destro

AR68.30-S-4050S

9

Smontare il rivestimento superiore del montante B sinistro e destro

AR68.30-S-4700S

 Montaggio: Prestare attenzione che i rivestimenti superiori del montante B siano posizionati correttamente.

10

Staccare il rivestimento anteriore del tetto (6) e smontarlo tirandolo in avanti


Staccare con cautela il rivestimento anteriore del tetto (6).
In questo modo vengono evitati danneggiamenti.

 Montaggio: Prestare attenzione che il rivestimento anteriore del tetto (6) sia posizionato correttamente.

11

Adattare il nuovo rivestimento anteriore del tetto (6)

 Solo in caso di sostituzione del rivestimento anteriore del tetto (6). A seconda della variante di equipaggiamento o degli accessori, il nuovo rivestimento anteriore del tetto (6) deve essere dotato di ulteriori aperture.



Controllare

12

Controllare che i listelli di bloccaggio del rivestimento anteriore del tetto (6) e le chiusure a velcro dei listelli di bloccaggio siano ben in sede

13

Montaggio in successione inversa



Controllare

14

Eseguire il controllo del funzionamento dei componenti elettrici
