Smontare, montare il rivestimento laterale nel vano posteriore

AR68.30-P-4780NKC

Smontare, montare il rivestimento laterale nel vano posteriore

25.04.2018

Tipo

117.3

1

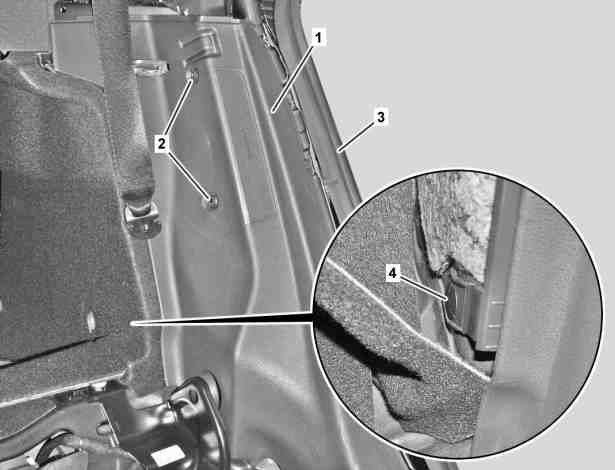

Rivestimento

2

Viti (con CODICE 293 (Airbag laterale nel vano posteriore lato sinistro e destro))

3

Paraspigoli

4

Rivetto ad espansione

 Avviso

Pericolo di lesioni durante gli interventi di controllo e di regolazione correlati a componenti pirotecnici

Non esporre i componenti pirotecnici a temperature superiori a 100 °C / 212 °F. In caso di lavori su questi componenti, interrompere l'alimentazione di corrente.

AS91.00-Z-0008-01A

Avvertenza tecnica

Istruzioni per l'esecuzione di lavori di riparazione, carrozzeria e saldatura suveicoli con unità airbag o pretensionatori

AH91.00-P-0002-01M

 

Smontare, montare

1

Smontare lo schienale destro o sinistro

AR91.12-P-1720NKB

2

Staccare il rivestimento lato destro o sinistro laterale nel bagagliaio

AR68.30-P-4800NKC

3

Smontare il rivestimento del montante C

AR68.30-P-4490NKC

4

Smontare la modanatura di accesso posteriore sinistra o destra

AR68.30-P-4100NKB

5

Staccare il parabordi (3) in corrispondenza del rivestimento (1)

6

Smontare il rivetto (4)

 Il rivetto ad espansione (4) si trova dietro il rivestimento laterale nel bagagliaio destro o sinistro.

7

Smontare le coperture e svitare le viti sottostanti (2)

Con CODICE 293 (Airbag laterale nel vano posteriore)

8

Staccare gradualmente dal basso e smontare il rivestimento (1)

9

Montaggio in successione inversa
