P68.30-3688-08

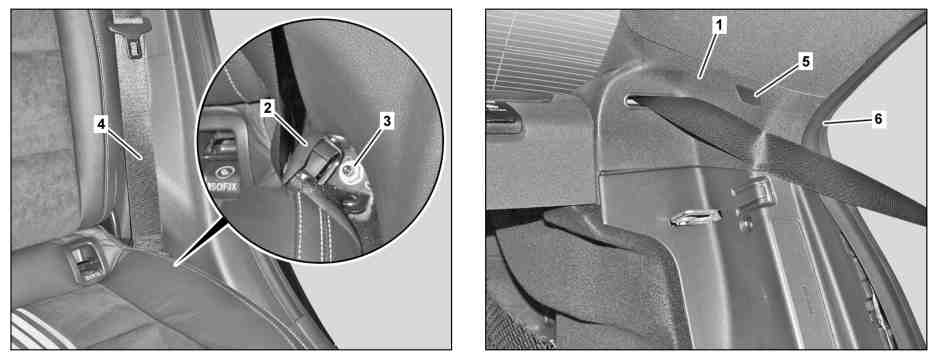

Illustrazione riferita al lato sinistro del veicolo |
1 | Rivestimento | 4 | Cintura di sicurezza | |
2 | Copertura | 5 | Copertura | |
3 | Dado | 6 | Paraspigoli |
| Smontare | ||
1 | Postare in avanti il sedile anteriore sinistro e destro | ||
2 | Smontare la copertura (2) e svitare il dado (3) sulla staffa terminale della cintura | ||
3 | Ribaltare lo schienale sinistro o destro | ||
4 | Staccare il paraspigoli (6) nella zona del rivestimento (1) | ||
5 | Sganciare la copertura (5), comprimere la relativa clip e smontarla dalla carrozzeria | Dispositivo di sgancio | |
6 | Sganciare e smontare il rivestimento (1) | Durante questa operazione far passare la cintura di sicurezza (4) attraverso il rivestimento (1). | |
Dispositivo di sgancio | |||
| Montare | ||
7 | Agganciare la clip e la copertura (5) nel rivestimento (1) | Il rivestimento (1) viene agganciato nella carrozzeria completamente premontato. | |
8 | Posizionare e agganciare il rivestimento (1) | Durante questa operazione far passare la cintura di sicurezza (4) attraverso il rivestimento (1). | |
9 | Fissare il parabordi (6) nel settore del rivestimento (1) | ||
10 | Ribaltare lo schienale sinistro o destro | ||
11 | Serrare il dado (3) sul fissaggio terminale della cintura e montare la copertura (2) | Dado fibbia della cintura/fissaggio terminale della cintura lato posteriore su carrozzeria/cuscinetto girevole |
452 589 01 63 00
Dispositivo di sgancio
