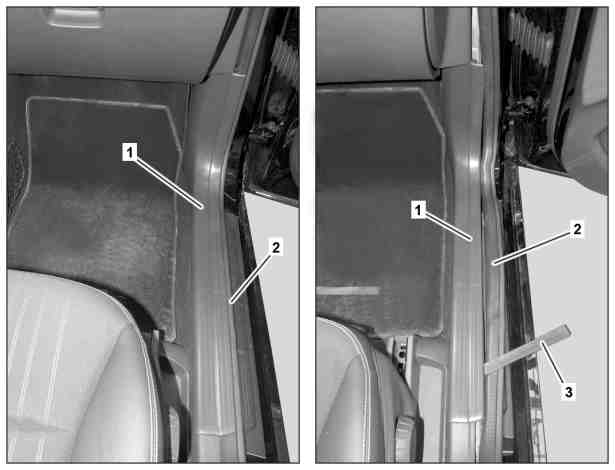

1 | Modanatura di accesso anteriore |
2 | Guarnizione |
3 | Cuneo longitudinale |
P68.30-3593-06
P68.30-3594-08
1.1 | Modanatura di accesso posteriore | 4 | Guida | ||||
3 | Cuneo longitudinale | 5 | Rivestimento |
| Smontare, montare | ||
1 | Sganciare la modanatura di accesso anteriore (1) con il cuneo longitudinale (3) | Montaggio: Prestare attenzione al corretto posizionamento della guarnizione (2). | |
Cuneo longitudinale | |||
2 | Ruotare verso l'alto e smontare la modanatura di accesso anteriore (1) sull'estremità posteriore | ||
3 | Sganciare la modanatura di accesso posteriore (1.1) con il cuneo longitudinale (3) | Cuneo longitudinale | |
4 | Smontare la modanatura di accesso posteriore (1.1) | Ruotare verso l'alto la modanatura di accesso posteriore (1.1) sull'estremità anteriore ed estrarre la guida (4) dl rivestimento (5). | |
5 | Montaggio in successione inversa |
115 589 03 59 00
Cuneo longitudinale
