Smontare e montare il rivestimento del montante C

Tipo ar · tema 68.30 · versione 0100 · 2019-06-17

Valido per: Tipo 167.3

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 167 (modelli 3**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.30 Rivestimento abitacolo/vano passeggeri — Serie 167 (modelli 3**)

AR68.30-P-4490MEC

Smontare e montare il rivestimento del montante C

12.04.2019

Tipo

167.3

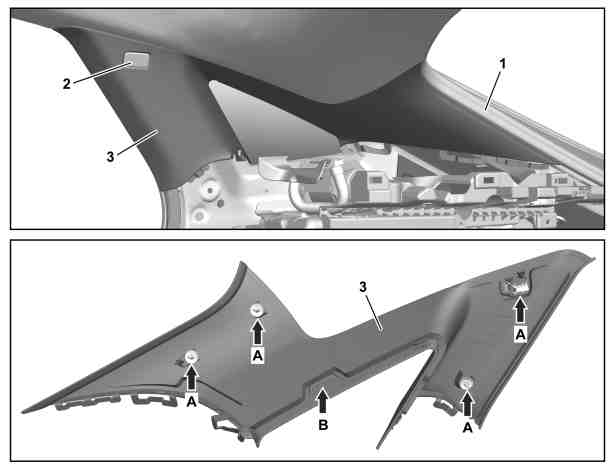

Smontare e montare il rivestimento del montante C

1

Paraspigoli

2

Copertura

3

Rivestimento montante C

P68.30-A022-06

Avviso

Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

Avvertenze relative ai componenti rilevanti per la sicurezza

AH00.00-Z-0019-01A

Avvertenze relative a HANDS-FREE ACCESS

AH80.61-P-0001-01A

Smontare, montare

1

Smontare il rivestimento vano di carico laterale in alto.

AR68.30-P-1186MEC

2

Staccare il paraspigoli (1) nell'area di lavoro.

3

Smontare la copertura (2).

4

Sganciare e rimuovere il rivestimento del montante C (3) (frecce A).

Montaggio: Prestare attenzione che il rivestimento del montante C (3) venga agganciato alla fiancata (freccia B).

Cuneo longitudinale

*115589035900

5

Montaggio in successione inversa.

Smontare e montare il rivestimento del montante C

115 589 03 59 00

Cuneo longitudinale

Documenti citati
