Smontare, montare il rivestimento del vano di carico laterale in alto

AR68.30-P-1186MEC

Smontare, montare il rivestimento del vano di carico laterale in alto

12.04.2019

Tipo

167.3

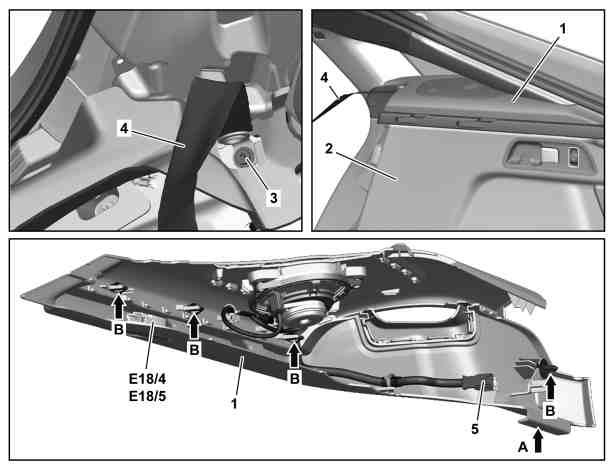

Illustrazione riferita al lato destro del veicolo con codice 811 (Advanced Sound System)

1

Rivestimento vano di carico in alto

2

Rivestimento vano di carico

3

Vite

4

Cintura di sicurezza nel vano posteriore

5

Connettore a spina elettrico

E18/4

Luce del vano di carico lato destro

E18/5

Luce del vano di carico lato sinistro

 Avviso

Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

Avvertenze relative a HANDS-FREE ACCESS

AH80.61-P-0001-01A

 

Smontare, montare

1

Smontare il cuscino del sedile nel vano posteriore.

AR91.12-P-1021ME

2

Svitare la vite (3) e rimuovere il punto di fissaggio della cintura di sicurezza nel vano posteriore (4).

 Montaggio: Prestare attenzione, affinché il punto di fissaggio della cintura sia correttamente posizionato nel pianale posteriore.

 Vite fissaggio terminale della cintura lato posteriore

*BA91.40-P-1005-01U

3

Staccare il rivestimento del vano di carico (2) nella zona anteriore.

AR68.30-P-1185MEC

 Il rivestimento superiore del vano di carico (1) è agganciato nella zona anteriore nel rivestimento del vano di carico (2) (freccia A).

4

Sganciare il rivestimento superiore del vano di carico (1) (frecce B).

5

Scollegare il connettore a spina elettrico (5).

Tipo 167.3
con codice 810 (Sound System)
Tipo 167.3
con codice 811 (Advanced Sound System)

6

Staccare il connettore a spina della luce destra del vano di carico (E18/4) o della luce sinistra del vano di carico (E18/5).

7

Far passare la cintura di sicurezza del vano posteriore (4) attraverso il rivestimento superiore del vano di carico (1) e rimuovere il rivestimento superiore del vano di carico (1).

8

Staccare gli altoparlanti ed il fascio di cavi elettrico dal rivestimento superiore del vano di carico (1).

Tipo 167.3
con codice 810 (Sound System)
Tipo 167.3
con codice 811 (Advanced Sound System)
In caso di sostituzione del rivestimento superiore del vano di carico (1).

9

Staccare la luce destra del vano di carico (E18/4) o la luce sinistra del vano di carico (E18/5) dal rivestimento superiore del vano di carico (1).

In caso di sostituzione del rivestimento superiore del vano di carico (1).

10

Montaggio in successione inversa.

 Cinture di sicurezza/pretensionatori

Numero

Denominazione

Tipo 167

BA91.40-P-1005-01U

Vite fissaggio terminale della cintura lato posteriore

Nm

35
