Smontare, montare il rivestimento del tetto nel vano posteriore

AR68.30-D-7619TSR

Smontare, montare il rivestimento del tetto nel vano posteriore

12.02.2019

Tipo

907.2

Illustrazione riferita al tipo 907.2## 1#

1

Rivestimento del tetto nel vano posteriore

3

Rivestimento del montante B lato passeggero anteriore

1.1

Rivestimento tetto davanti

4

Intelaiatura di tenuta

2

Rivestimento del montante B lato guida

5

Intelaiatura di tenuta

1

Rivestimento del tetto nel vano posteriore

1.1

Rivestimento tetto davanti

6

Rivetto ad espansione

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare la luce del vano posteriore.

AR82.20-D-0124TSR

2

Staccare il rivestimento del montante B lato guida (2) nella zona superiore.

AR68.30-D-4707TS

3

Staccare il rivestimento del montante B lato passeggero anteriore (3) nella zona superiore.

AR68.30-D-4706TS

4

Staccare il telaio di tenuta (4, 5) in corrispondenza del rivestimento del tetto nel vano posteriore (1).

5

Smontare i due rivestimenti del montante C.

Tipo 907.2
con codice V07 (Rivestimento parete posteriore)

AR68.30-D-4490TSA

6

Smontare il rivestimento della parete posteriore in alto.

Tipo 907.2
con codice V07 (Rivestimento parete posteriore)

AR68.30-D-4751TSR

7

Riportare nella posizione originaria il divano posteriore.

Tipo 907.2
con codice V07 (Rivestimento parete posteriore)
tranne codice S92 (Soppressione sedili vano passeggeri cabina doppia)

 Non stringere a fondo il divano posteriore .

8

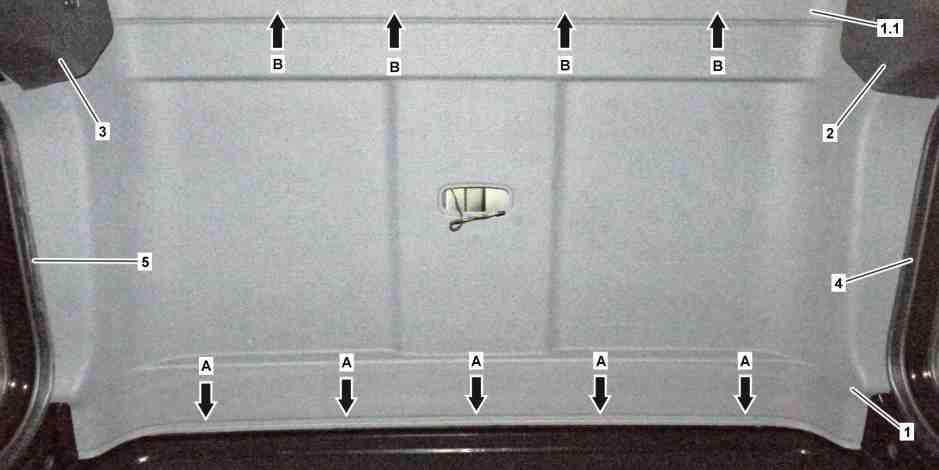

Sganciare il rivestimento del tetto nel vano posteriore (1) dalle clip di fissaggio (frecce A).

9

Sganciare il rivestimento del tetto lato anteriore (1.1) dalle clip di fissaggio (frecce B).

10

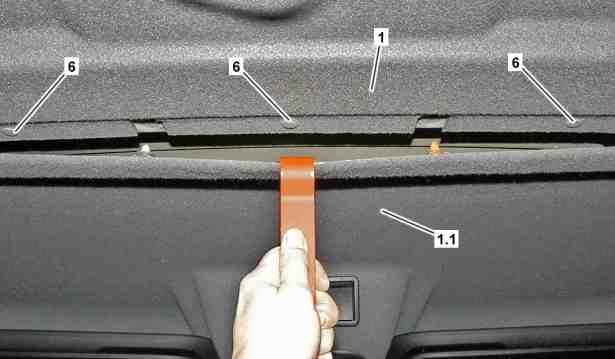

Tirare verso il basso il rivestimento del tetto lato anteriore (1.1) per quanto necessario fino a poter accedere ai rivetti ad espansione (6).

11

Smontare i rivetti ad espansione (6) e rimuovere il rivestimento del tetto nel vano posteriore (1).

 Montaggio: Prestare attenzione che il fascio di cavi della luce del vano posteriore venga fatto passare attraverso l'apertura nel rivestimento del tetto nel vano posteriore (1).

 Dispositivo di sgancio

*452589016300

12

Controllare l'integrità delle clip di fissaggio del rivestimento del tetto nel vano posteriore (1) e del rivestimento del tetto lato anteriore (1.1).

In caso di rilevamento di tracce di danneggiamento,



sostituire la clip di fissaggio corrispondente.

13

Montaggio in successione inversa
