Smontare, montare il rivestimento del montante B sul lato passeggero anteriore

AR68.30-D-4706TS

Smontare, montare il rivestimento del montante B sul lato passeggero anteriore

15.02.2018

Tipo

907.2/7

Illustrazione riferita al tipo 907.7 con codice SB2 (Sedile Comfort lato passeggero anteriore), codice T55 (Azionamento elettrico per porta scorrevole destra) e codice T74 (Maniglia di sostegno per accesso)

1

Copertura

2

Vite

3

Gancio appendiabiti

4

Rivestimento montante B

5

Fissaggio terminale cintura

6

Cintura di sicurezza

7

Intelaiatura di tenuta

8

Occhiello di fissaggio

9

Intelaiatura di tenuta

10

Maniglia di sostegno

11

Interruttore

Illustrazione riferita al tipo 907.7 con codice SB2 (Sedile Comfort lato passeggero anteriore), codice T55 (Azionamento elettrico per porta scorrevole destra) e codice T74 (Maniglia di sostegno per accesso)

4

Rivestimento montante B

12

Azionamento

13

Regolatore dell'altezza della cintura

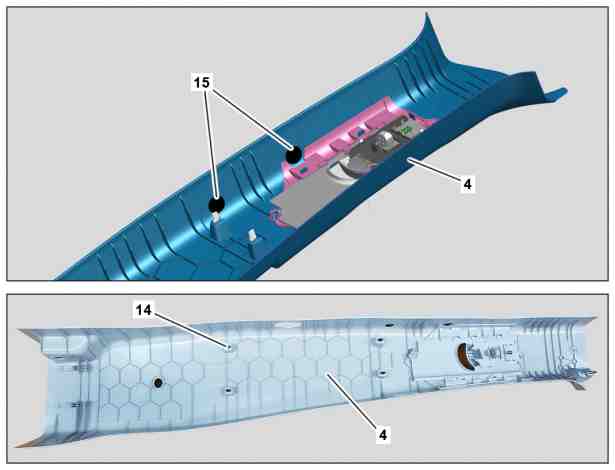

Illustrazione riferita al tipo 907.7 con codice T55 (Azionamento elettrico per porta scorrevole destra) e codice T74 (Maniglia di sostegno per accesso)

4

Rivestimento montante B

14

Clip di fissaggio (5 unità)

15

Tacche

Avvertenza tecnica

Avvertenze su viti e dadi autobloccanti

AH00.00-N-0001-01A

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Portare il sedile anteriore e lo schienale del sedile anteriore nella posizione finale anteriore

Tipo 907.2/7
con codice S04 (Sedile passeggero anteriore (sedile standard))
Tipo 907.2/7
con codice SB2 (Sedile passeggero anteriore comfort)
Tipo 907.2/7
con codice SB4 (Sedile a sospensione pneumatica versione Comfort, sedile passeggero anteriore)
Tipo 907.2/7
con codice SF2 (Sedile lato passeggero regolabile elettricamente)
Tipo 907.2
con codice SL1 (Sedile passeggero anteriore)

2

Smontare la copertura (1)

 Dispositivo di sgancio

*452589016300

3

Svitare la vite (2) e smontare il gancio appendiabiti (3) dal montante B

4

Smontare l'occhiello di fissaggio (8) dal montante B

 Vite occhiello di fissaggio sul montante B

*BA68.50-D-1001-03TS

5

Smontare la maniglia di sostegno (10) dal montante B

Tipo 907.2/7
con codice T74 (Maniglia di sostegno per l'accesso)

 Dispositivo di sgancio

*452589016300

6.1

Smontare il fissaggio terminale cintura (5) dal montante B

Tipo 907.2/7
con codice S04 (Sedile passeggero anteriore (sedile standard))
Tipo 907.2/7
con codice S23 (Sedile del passeggero anteriore di un veicolo a due posti)
Tipo 907.2/7
con codice SB2 (Sedile passeggero anteriore comfort)
Tipo 907.2/7
con codice SF2 (Sedile lato passeggero regolabile elettricamente)

Avvertenza per il calcolo della coppia di serraggio in caso di impiego di attrezzi ad innesto con lunghezze effettive differenti

Tipo 907.2/7
con codice S23 (Sedile del passeggero anteriore di un veicolo a due posti)

AH00.00-P-0015-01CW

 Tipo 907.2/7
con codice S23 (Sedile del passeggero anteriore di un veicolo a due posti)
Montaggio: Apparecchiature/attrezzi reperibili in commercio
Inserto chiave fissa da 17 mm per chiave dinamometrica

 Vite fissaggio terminale della cintura sul montante B

*BA91.40-N-1002-03TS

6.2

Smontare il fissaggio terminale cintura (5) dal sedile anteriore

Tipo 907.2/7
con codice SB4 (Sedile a sospensione pneumatica versione Comfort, sedile passeggero anteriore)
Tipo 907.2
con codice SL1 (Sedile passeggero anteriore)

AR91.40-D-1030-01TS

 Vite staffa terminale della cintura sul telaio del sedile anteriore

*BA91.40-N-1005-03TS

 Cuneo longitudinale

*115589035900

7

Sganciare il rivestimento del montante B (4) dall'alto verso il basso

 Montaggio: Introdurre l'azionamento (12) nel regolatore dell'altezza della cintura (13).
Posizionare correttamente l'intelaiatura di tenuta (7, 9) sul rivestimento del montante B (4).

 Cuneo longitudinale

*115589035900

8

Staccare il connettore a spina elettrico (11)

Tipo 907.7
con codice T55 (Azionamento elettrico per porta scorrevole destra)

9

Rimuovere il rivestimento del montante B (4) dal montante B e contemporaneamente infilare la cintura di sicurezza (6) con il fissaggio terminale cintura (5) nell'apertura per la cintura

 Tipo 907.2/7
con codice T74 (Maniglia di sostegno per l'accesso)
Montaggio: In caso di sostituzione del rivestimento del montante B (4), praticare 2 fori in corrispondenza delle tacche (15).



Controllare

10

Controllare se le clip di fissaggio (14) sono danneggiate e se sono posizionate correttamente

Se la clip di fissaggio (14) è danneggiata.



Sostituire la clip di fissaggio (14).

Se la clip di fissaggio (14) non è posizionata correttamente nell'alloggiamento nel rivestimento del montante B (4).



Posizionare correttamente la clip di fissaggio (14).

11

Montaggio in successione inversa



Controllare

12

Controllare il funzionamento del regolatore dell'altezza della cintura (13)

 Ancoraggio dei carichi

Numero

Denominazione

Tipo 907, 910

BA68.50-D-1001-03TS

Vite occhiello di fissaggio sul montante B

Nm

18

 Fibbia della cintura di sicurezza, cintura di sicurezza, punto di fissaggio della cintura, elemento per la regolazione in altezza della cintura

Numero

Denominazione

Tipo 907, 910

BA91.40-N-1002-03TS

Vite fissaggio terminale della cintura sul montante B

Nm

35

 Fibbia della cintura di sicurezza, cintura di sicurezza, punto di fissaggio della cintura, elemento per la regolazione in altezza della cintura

Numero

Denominazione

Tipo 907, 910

BA91.40-N-1005-03TS

Vite staffa terminale della cintura sul telaio del sedile anteriore

Nm

35
