Danno della coda, parte laterale sinistra

AR64.20-P-1200E

Danno della coda, parte laterale sinistra

14.11.11



Smontare



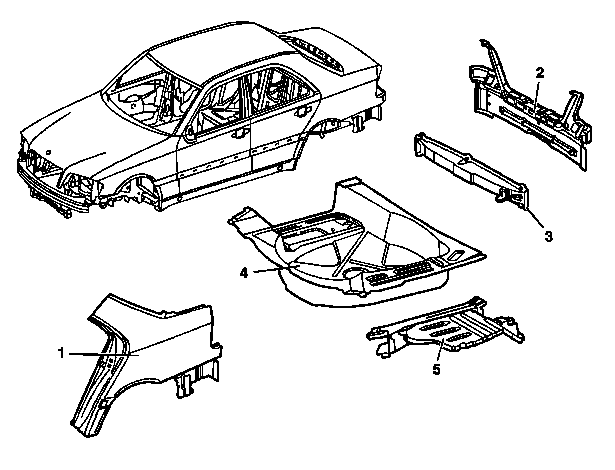

Metodo di riparazione danno della coda, parte laterale sinistra e centrale

Tipi 202.01/02/033/12/13 con parafanghi posteriori danneggiati e longheroni danneggiati

 Come pezzo nuovo viene utilizzato un gruppo assemblato di conca ruota di scorta, traversa posteriore e i due pezzi di collegamento del longherone, vedere

Danno della coda centrale

AR64.20-P-1250E



Avvertenze generali sulla riparazione della carrozzeria

Tutti i tipi

AH60.00-N-0001-01A

1

Smontare le parti applicate nella zona di riparazione

2

Coprire le parti applicate che rimangono nella vettura

3

Sostituire completamente il parafango posteriore

AR63.50-P-1400E

4

Sostituire parzialmente l'elemento centrale posteriore in basso

AR64.20-P-1050E

5

Tagliare la traversa posteriore, il vano per la ruota di scorta e l'elemento di raccordo del longherone

AR64.20-P-1200-01E

Fresa punti di saldatura

*201589005100

Sagoma

*202589082300

Sagoma

*202589092300

6

Preparare la traversa posteriore, il vano per la ruota di scorta e l'elemento di raccordo del longherone

AR64.20-P-1200-02E

7

Equipaggiare il banco di raddrizzamento con le traverse modulari

AR60.10-P-1050E

8

Equipaggiare il banco di raddrizzamento con il Set squadre di raddrizzamento

Rispettare gli schemi di montaggio acclusi al kit di squadre di raddrizzamento.

AR60.10-P-1070E

Sistemi di raddrizzamento, autovetture (Celette)

gotis://K_60-65_02.0

Sistemi di raddrizzamento, autovetture (Car Bench)

gotis://K_60-65_03.0

 Tipi 202.026/029/033

Impiegare anche il set squadre di raddrizzamento supplementare dei motori 112, 113! Vedere

Tipo 202, 208 con motore 112, 113

Sistemi di raddrizzamento, autovetture (Celette)

gotis://K_60-65_02.0

Tipo 202, 208 con motore 112, 113

Sistemi di raddrizzamento, autovetture (Car Bench)

gotis://K_60-65_03.0



Montare

 Pericolo!

Pericolo di morte dovuto all'alta tensione durante la saldatura elettrica. Pericolo di esplosione dovuto alla saldatura vicino a materiali facilmente infiammabili. Pericolo di lesioni dovuto agli spruzzi di saldatura e alla luce ultravioletta durante la saldatura. Pericolo di avvelenamento dovuto all'inalazione dei vapori di saldatura

Impiegare basi di appoggio isolanti per il pavimento. Indossare indumenti, occhiali e maschera di protezione. Allontanare i materiali facilmente infiammabili dalla zona di pericolo. Impiegare un impianto di aspirazione.

AS00.00-Z-0007-01A



Misure per evitare danni al veicolo o ai suoi componenti durante i lavori di saldatura elettrica

Tutti i tipi

AH00.00-N-0005-01A

9

Montare e saldare l'elemento di raccordo del longherone e la traversa posteriore

AR64.20-P-1200-03E

10

Montaggio e saldatura della conca della ruota di scorta

AR64.20-P-1200-04E

11

Preparare il parafango posteriore

AR63.50-P-1400-03E

12

Montare e saldare il parafango posteriore

 Prima di saldare il pezzo di lamiera controllare gli interstizi o regolarli. Vedere

AR63.50-P-1400-04E

Misure degli interstizi su cofani, porte e coperchi

AR60.00-P-0700-01E

Misure degli interstizi

*BE60.00-P-1002-01A

Misure degli interstizi

*BE60.00-P-1003-01A

 Spessimetro

*129589032100

Sagoma per apertura gruppo ottico posteriore sinistro

*202589102300

Sagoma per apertura gruppo ottico posteriore destro

*202589112300

Ferro di ribaltamento

*129589002700

Mandrino a croce

*201589002700

Pinza aggraffatrice

*202589003700

13

Preparare l'elemento centrale posteriore

AR64.20-P-1050-02E

 Sagoma

*202589082300

 Sagoma

14

Montare e saldare l'elemento centrale posteriore

 Prima di saldare il pezzo di lamiera controllare gli interstizi o regolarli. Vedere

AR64.20-P-1050-03E

Misure degli interstizi su cofani, porte e coperchi

AR60.00-P-0700-01E

Misure degli interstizi

*BE60.00-P-1003-01A

 Spessimetro

*129589032100

Sagoma per apertura gruppo ottico posteriore sinistro

*202589102300

Sagoma per apertura gruppo ottico posteriore destro

*202589112300

Mandrino a croce

*201589002700

15

Pulire le zone di riparazione e applicare la mano di fondo con fondo riempitivo MB-2K

16

Completare gli interventi di ermetizzazione di serie con i sigillanti per carrozzeria MB

 Ermetizzazione dei cordoni dopo riparazioni

AR97.10-P-4000E

17

Completare la protezione del sottoscocca di serie applicando la protezione del sottoscocca permanente MB

 Protezione permanente del sottoscocca

AR97.20-P-0500A

18

Verniciare il settore di riparazione e le superfici adiacenti

19

Completare il trattamento protettivo dei corpi scatolati

AR97.20-P-1500E

20

Montare le parti applicate smontate.

Numero

Denominazione

Tipo 202.01/02/033/
12/13

BE60.00-P-1002-01A

Misura interstizio

Porta anteriore verso il montante A

Misura "B"

mm

6,0 (+1)

Porta anteriore verso il parafango

Misura "H"

mm

5,0 (+1)

Porta anteriore verso la porta posteriore

Misura "I"

mm

6,0 (+1)

Porta posteriore verso il tetto

Misura "C"

mm

6,0 (+1)

Porta posteriore verso la parte laterale superiore

Misura "D"

mm

6,0 (+1)

Porta posteriore verso la parte laterale in basso

Misura "J"

mm

5,0 (0,5)

Parafango verso il montante A

Misura "Q"

mm

-

Porta anteriore verso il parafango posteriore

Misura "P"

mm

-

vedi figura

AR60.00-P-0700-01E

BE60.00-P-1003-01A

Misura interstizio

Cofano bagagli verso parafango posteriore in alto

Misura "F"

mm

4,5 (0,5)

Cofano bagagli verso parafango posteriore in basso

Misura "M"

mm

5,0 (0,5)

Cofano bagagli verso parafango posteriore

Misura "F"

mm

-

Cofano bagagli verso gruppo ottico posteriore

Misura "M"

mm

-

Cofano bagagli verso paraurti

Misura "V"

mm

-

Parafango posteriore verso gruppo ottico posteriore

Misura "U"

mm

-

vedi figura

AR60.00-P-0700-01E
