AR64.10-D-9100D

Smontare, montare la guida profilata della parete posteriore

28.2.01

TIPO 903.612 /613 con CODICE (PG3) Furgonatura integrale con scomparti

TIPO 903.612 /613 con CODICE (PG4) Furgonatura integrale senza scomparti

TIPO 903.612 /613 con CODICE (Z22) servizio di consegna merci dell'amministrazione postale

TIPO 903.612 con CODICE (PG5) Furgonatura integrale UPS

Smontare, montare la guida profilata della parete posteriore

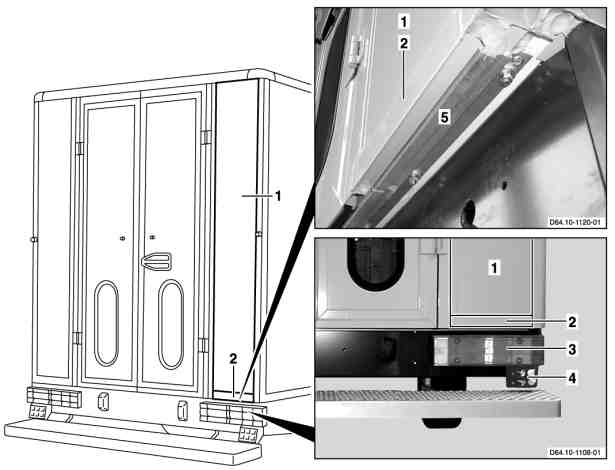

D64.10-1110-06

1 Parete posteriore

2 Guida profilata parete posteriore

3 Luce posteriore

4 Sensore retromarcia

5 Profilo di alluminio

	Smontaggio
Pericolo!	Pericolo di avvelenamento in caso di inalazione dei vapori o di ingerimento della colla. Pericolo di lesioni a causa del contatto della pelle e degli occhi con adesivo	Indossare guanti, indumenti e occhiali protettivi. Conservare la colla esclusivamente in recipienti idonei ed opportunamente contrassegnati.	AS00.00-Z-0016-01A
Pericolo!	Pericolo di lesioni dovute a slittamento della lama durante il suo montaggio nel tagliavetri e a schegge di vetro durante il taglio dei cristalli incollati	Montare e smontare la lama solo con l'alimentazione dell'aria interrotta. Indossare occhiali e guanti protettivi.	AS67.00-Z-0001-01A
	Istruzioni per l'incollaggio	Tipi 903.612/613	AH63.10-N-9000-01D
1	Smontare la parete posteriore (1)	 La sostituzione della guida profilata della parete posteriore (2) è possibile solo con la parete posteriore (1) smontata.	AR64.10-D-9050D
2	Smontare la luce posteriore (3)	 Rimuovere la luce posteriore (3) dall'area di lavoro e coprirla.
3.1	Smontare il sensore retromarcia (4)	Per codice (Z22) Consegna merci posta.
		 Rimuovere il sensore retromarcia (4) dall'area di lavoro e coprirlo.
4	Smontare la guida profilata della parete posteriore (2)	 La sostituzione delle guida profilata della parete posteriore (2) è possibile solo con la sostituzione parziale del profilo di alluminio (5).	AR64.10-D-9100-01D
		 Lama	*124589216300
		 Morsetti a C	*WH58.30-Z-1031-02A
		 Tagliavetri a lame intercambiabili	*WH58.30-Z-1003-20A
		Trapano (elettrico / pneumatico)	*WE58.40-Z-1001-03A
		Sega per carrozzerie (elettrica / pneumatica)	*WE58.40-Z-1004-03A
		Aspiratore a secco e a umido	*WE58.40-Z-1005-03A
	Montaggio
5	Preparare la guida profilata della parete posteriore (2) per il montaggio		AR64.10-D-9100-02D
		 Pistola erogatrice aria manuale	*000589012500
		 Lama	*124589216300
		 Morsetti a C	*WH58.30-Z-1031-02A
		 Tagliavetri a lame intercambiabili	*WH58.30-Z-1003-20A
		Trapano (elettrico / pneumatico)	*WE58.40-Z-1001-03A
		Aspiratore a secco e a umido	*WE58.40-Z-1005-03A
		Detergente Körasol V WL; 1l	*BR00.45-Z-1034-04A
		Primer Körabond HG 81 1L	*BR00.45-Z-1049-07A
		Adesivo Körapur 140 giallo ginestra; 310 ml	*BR00.45-Z-1042-01A
		Adesivo sigillante Helmipur SH 100 bianco; 310 ml	*BR00.45-Z-1049-01A
6	Montare la guida profilata della parete posteriore (2)		AR64.10-D-9100-03D
		 Pistola erogatrice aria manuale	*000589012500
		 Rivettatrice a mano	*WH58.30-Z-1003-29A
		Trapano (elettrico / pneumatico)	*WE58.40-Z-1001-03A
		Aspiratore a secco e a umido	*WE58.40-Z-1005-03A
		Detergente Körasol V WL; 1l	*BR00.45-Z-1034-04A
		Primer Körabond HG 81 1L	*BR00.45-Z-1049-07A
		Adesivo Körapur 140 giallo ginestra; 310 ml	*BR00.45-Z-1042-01A
		Adesivo sigillante Helmipur SH 100 bianco; 310 ml	*BR00.45-Z-1049-01A
7.1	Montare il sensore retromarcia (4)	Per codice (Z22) Consegna merci posta.
8	Montare la luce posteriore (3)
9	Montare la parete posteriore (1)		AR64.10-D-9050D

124 589 21 63 00

Lama

Pistola erogatrice di aria manuale

000 589 01 25 00

Attrezzi reperibili nel commercio

Numero	Denominazione
WH58.30-Z-1031-02A	Morsetto
WH58.30-Z-1003-20A	Tagliavetri a lame intercambiabili
WH58.30-Z-1003-29A	Rivettatrice a mano

Attrezzature d'officina

WE58.40-Z-1001-03A	Trapano (elettrico/pneumatico)
WE58.40-Z-1004-03A	Sega per carrozzerie (elettrica/pneumatica)
WE58.40-Z-1005-03A	Aspiratore a secco e a umido

Materiale per la riparazione

Numero	Denominazione	N. di ordinazione
BR00.45-Z-1042-01A	Adesivo Körapur 140 giallo ginestra; 310 ml	Kögel Fahrzeugwerke GmbH Ersatzteilvertrieb Steinbeisstraße 2-4 89079 Ulm Germania Tel. +49 731 9454-0 Fax. + 49 731 9454494 www.koegel.com N. ord.: 326 791
BR00.45-Z-1049-01A	Adesivo sigillante Helmipur SH 100 bianco; 310 ml	Kögel Fahrzeugwerke GmbH Ersatzteilvertrieb Steinbeisstraße 2-4 89079 Ulm Germania Tel. +49 731 9454-0 Fax. + 49 731 9454494 www.koegel.com N. ord.: 330 733
BR00.45-Z-1034-04A	Detergente Körasol V WL; 1l	Kögel Fahrzeugwerke GmbH Ersatzteilvertrieb Steinbeisstraße 2-4 89079 Ulm Germania Tel. +49 731 9454-0 Fax. + 49 731 9454494 www.koegel.com N. ord.: 326 741
BR00.45-Z-1049-07A	Primer Körabond HG 81, 1l	Kögel Fahrzeugwerke GmbH Ersatzteilvertrieb Steinbeisstraße 2-4 89079 Ulm Germania Tel. +49 731 9454-0 Fax. + 49 731 9454494 www.koegel.com N. ord.: 338 976

Documenti citati

ah6310n900001d Istruzioni per l'incollaggio
ar6410d9050d Smontare, montare la parete posteriore
ar6410d910001d Smontare la guida profilata della parete posteriore
ar6410d910002d Preparare la guida profilata della parete posteriore per il montaggio
ar6410d910003d Montare la guida profilata della parete posteriore
as0000z001601a Pericolo di intossicazione a causa dell'inalazione di vapori o dell'ingerimento di colla. Pericolo di lesioni a causa del contatto della colla con la pelle e gli occhi.
as6700z000101a Pericolo di lesioni causate da slittamento della lama durante il suo montaggio nel tagliavetri a lame intercambiabili e a schegge di vetro durante il taglio dei cristalli incollati
