Smontare, montare la parete posteriore · ar6410d9050d · Mercedes-Benz WIS

AR64.10-D-9050D

Smontare, montare la parete posteriore

28.2.01

TIPO 903.612 /613 con CODICE (PG3) Furgonatura integrale con scomparti

TIPO 903.612 /613 con CODICE (PG4) Furgonatura integrale senza scomparti

TIPO 903.612 con CODICE (PG5) Furgonatura integrale UPS

TIPO 903.612 /613 con CODICE (Z22) servizio di consegna merci dell'amministrazione postale

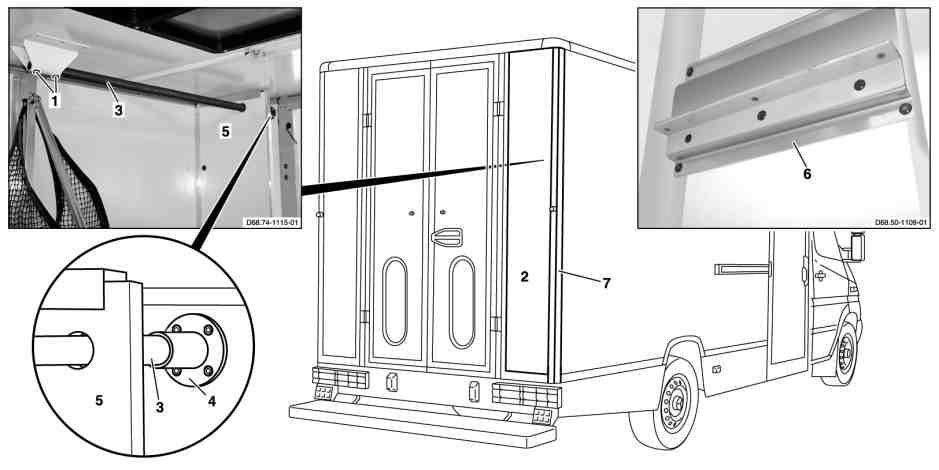

D64.10-1128-09

Illustrazione riferita al tipo 903.613 con codice (Z22) servizio di consegna merci dell'amministrazione postale

1 Rivetto

5 Parete di separazione posteriore

6 Supporto per ripiani degli scaffali

7 Montante angolare posteriore

2 Parete posteriore

3 Barra portapacchi

4 Supporto

	Smontaggio
Pericolo!	Pericolo di avvelenamento in caso di inalazione dei vapori o di ingerimento della colla. Pericolo di lesioni a causa del contatto della pelle e degli occhi con adesivo	Indossare guanti, indumenti e occhiali protettivi. Conservare la colla esclusivamente in recipienti idonei ed opportunamente contrassegnati.	AS00.00-Z-0016-01A
Pericolo!	Pericolo di lesioni dovute a slittamento della lama durante il suo montaggio nel tagliavetri e a schegge di vetro durante il taglio dei cristalli incollati	Montare e smontare la lama solo con l'alimentazione dell'aria interrotta. Indossare occhiali e guanti protettivi.	AS67.00-Z-0001-01A
	Istruzioni per l'incollaggio		AH63.10-N-9000-01D
1.1	Smontare i ripiani degli scaffali	Tipo 903.612 con codice (PG3) furgonatura integrale con montaggio scaffali Tipo 903.612 con codice (Z22) servizio di consegna merci dell'amministrazione postale	AR68.50-D-9020D
		Tipo 903.612 con codice (PG5) furgonatura integrale UPS	AR68.50-D-9020E
2.1	Smontare la barra portapacchi (3) con il supporto (4)	Solo parete posteriore (2) a destra. Tipo 903.613 con codice (PG3) furgonatura integrale con montaggio scaffali Tipo 903.613 con codice (Z22) servizio di consegna merci dell'amministrazione postale	AR64.10-D-9050-04D
		 Morsetti a C	*WH58.30-Z-1031-02A
		 Rivettatrice a mano	*WH58.30-Z-1003-29A
		Trapano (elettrico / pneumatico)	*WE58.40-Z-1001-03A
3.1	Smontare il supporto per i ripiani degli scaffali (6)	Tipo 903.612 con codice (PG3) furgonatura integrale con montaggio scaffali Tipo 903.612 con codice (PG5) furgonatura integrale UPS Tipo 903.612 con codice (Z22) servizio di consegna merci dell'amministrazione postale
		Trapano (elettrico / pneumatico)	*WE58.40-Z-1001-03A
4	Smontare il montante d'angolo posteriore (7)		AR63.20-D-9090D
5	Smontare la parete posteriore (2)		AR64.10-D-9050-01D
		 Lama	*124589216300
		 Tagliavetri a lame intercambiabili	*WH58.30-Z-1003-20A
		Trapano (elettrico / pneumatico)	*WE58.40-Z-1001-03A
		Sega per carrozzerie (elettrica / pneumatica)	*WE58.40-Z-1004-03A
		Aspiratore a secco e a umido	*WE58.40-Z-1005-03A
	Montaggio
6	Preparare la parete posteriore (2) per il montaggio		AR64.10-D-9050-02D
		 Pistola erogatrice aria manuale	*000589012500
		 Lama 131	*WH58.30-Z-1013-04A
		 Tagliavetri a lame intercambiabili	*WH58.30-Z-1003-20A
		Aspiratore a secco e a umido	*WE58.40-Z-1005-03A
		Detergente Körasol V WL; 1l	*BR00.45-Z-1034-04A
		Mano di fondo Körabond HG 81 1l	*BR00.45-Z-1049-07A
		Adesivo Körapur 140 giallo ginestra; 310 ml	*BR00.45-Z-1042-01A
		Adesivo sigillante Helmipur SH 100 bianco; 310 ml	*BR00.45-Z-1049-01A
7	Montare la parete posteriore (2)		AR64.10-D-9050-03D
		 Pistola erogatrice aria manuale	*000589012500
		 Rivettatrice a mano	*WH58.30-Z-1003-29A
		Trapano (elettrico / pneumatico)	*WE58.40-Z-1001-03A
		Aspiratore a secco e a umido	*WE58.40-Z-1005-03A
		Detergente Körasol V WL; 1l	*BR00.45-Z-1034-04A
		Mano di fondo Körabond HG 81 1l	*BR00.45-Z-1049-07A
		Adesivo Körapur 140 giallo ginestra; 310 ml	*BR00.45-Z-1042-01A
		Adesivo sigillante Helmipur SH 100 bianco; 310 ml	*BR00.45-Z-1049-01A
8	Montare il montante d'angolo posteriore (7)		AR63.20-D-9090D
9.1	Montare il supporto (6) per i ripiani degli scaffali	Tipo 903.612 con codice (PG3) furgonatura integrale con montaggio scaffali Tipo 903.612 con codice (PG5) furgonatura integrale UPS Tipo 903.612 con codice (Z22) servizio di consegna merci dell'amministrazione postale
		 Regolare le profondità del foro a 20 mm, per evitare di perforare il montante angolare posteriore (7).
		 Rivettatrice a mano	*WH58.30-Z-1003-29A
		Trapano (elettrico / pneumatico)	*WE58.40-Z-1001-03A
10.1	Montare la barra portapacchi (3) con il supporto (4)	Solo parete posteriore (2) a destra. Tipo 903.613 con codice (PG3) furgonatura integrale con montaggio scaffali Tipo 903.613 con codice (Z22) servizio di consegna merci dell'amministrazione postale	AR64.10-D-9050-04D
		 Morsetti a C	*WH58.30-Z-1031-02A
		 Rivettatrice a mano	*WH58.30-Z-1003-29A
		Trapano (elettrico / pneumatico)	*WE58.40-Z-1001-03A
11.1	Montare i ripiani degli scaffali	Tipo 903.612 con codice (PG3) furgonatura integrale con montaggio scaffali Tipo 903.612 con codice (Z22) servizio di consegna merci dell'amministrazione postale	AR68.50-D-9020D
		Tipo 903.612 con codice (PG5) furgonatura integrale UPS	AR68.50-D-9020E

124 589 21 63 00

Lama

Pistola erogatrice di aria manuale

000 589 01 25 00

Attrezzi reperibili nel commercio

Numero	Denominazione
WH58.30-Z-1031-02A	Morsetto
WH58.30-Z-1013-04A	Lama 131, Fein GmbH D-70176 Stuttgart
WH58.30-Z-1003-20A	Tagliavetri a lame intercambiabili
WH58.30-Z-1003-29A	Rivettatrice a mano

Attrezzature d'officina

WE58.40-Z-1001-03A	Trapano (elettrico/pneumatico)
WE58.40-Z-1004-03A	Sega per carrozzerie (elettrica/pneumatica)
WE58.40-Z-1005-03A	Aspiratore a secco e a umido

Materiale per la riparazione

Numero	Denominazione	N. di ordinazione
BR00.45-Z-1042-01A	Adesivo Körapur 140 giallo ginestra; 310 ml	Kögel Fahrzeugwerke GmbH Ersatzteilvertrieb Steinbeisstraße 2-4 89079 Ulm Germania Tel. +49 731 9454-0 Fax. + 49 731 9454494 www.koegel.com N. ord.: 326 791
BR00.45-Z-1049-01A	Adesivo sigillante Helmipur SH 100 bianco; 310 ml	Kögel Fahrzeugwerke GmbH Ersatzteilvertrieb Steinbeisstraße 2-4 89079 Ulm Germania Tel. +49 731 9454-0 Fax. + 49 731 9454494 www.koegel.com N. ord.: 330 733
BR00.45-Z-1034-04A	Detergente Körasol V WL; 1l	Kögel Fahrzeugwerke GmbH Ersatzteilvertrieb Steinbeisstraße 2-4 89079 Ulm Germania Tel. +49 731 9454-0 Fax. + 49 731 9454494 www.koegel.com N. ord.: 326 741
BR00.45-Z-1049-07A	Primer Körabond HG 81, 1l	Kögel Fahrzeugwerke GmbH Ersatzteilvertrieb Steinbeisstraße 2-4 89079 Ulm Germania Tel. +49 731 9454-0 Fax. + 49 731 9454494 www.koegel.com N. ord.: 338 976

Documenti citati

ah6310n900001d Istruzioni per l'incollaggio
ar6320d9090d Smontare, montare il montante d'angolo posteriore
ar6410d905001d Smontare la parete posteriore
ar6410d905002d Preparare la parete posteriore per il montaggio
ar6410d905003d Montare la parete posteriore
ar6410d905004d Smontare, montare la barra portapacchi sulla parete posteriore
ar6850d9020d Smontare, montare il pavimento dello scaffale
ar6850d9020e Smontare, montare il pavimento dello scaffale
as0000z001601a Pericolo di intossicazione a causa dell'inalazione di vapori o dell'ingerimento di colla. Pericolo di lesioni a causa del contatto della colla con la pelle e gli occhi.
as6700z000101a Pericolo di lesioni causate da slittamento della lama durante il suo montaggio nel tagliavetri a lame intercambiabili e a schegge di vetro durante il taglio dei cristalli incollati
