Smontare, montare le parti applicate per la sostituzione della pannellatura traversa lato posteriore e di un elemento inferiore della pannellatura montante angolare lato posteriore

AR60.00-D-0046TS

Smontare, montare le parti applicate per la sostituzione della pannellatura traversa lato posteriore e di un elemento inferiore della pannellatura montante angolare lato posteriore

15.01.2020

Tipo

907.6/7, 910.6

Illustrazione riferita al tipo 907.6

1

Pannellatura della traversa posteriore

Illustrazione riferita al tipo 907.6, lato destro del veicolo

10

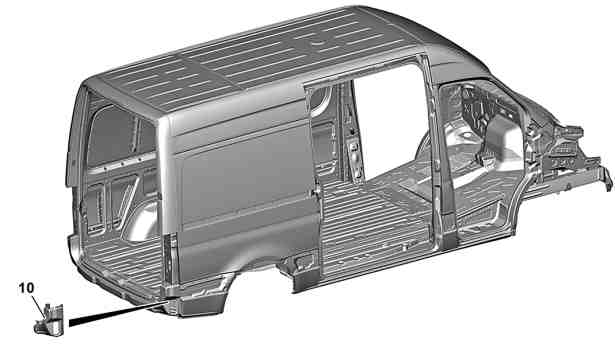

Pannellatura montante angolare, elemento inferiore

Illustrazione riferita al tipo 907 con codice Q50 (Giunto di accoppiamento del rimorchio con testa sferica amovibile)

2

Porte posteriori

5

Intelaiatura di tenuta

7

Perno di guida lato destro

3

Paraurti

6

Occhiello di chiusura sinistro

8

Copertura

4

Dispositivo di traino

Illustrazione riferita al tipo 907 con codice Q50 (Giunto di accoppiamento del rimorchio con testa sferica amovibile)

4

Dispositivo di traino

9

Fascio di cavi elettrici

Illustrazione riferita al tipo 907 con codice P48 (Paraspruzzi lato posteriore), lato sinistro del veicolo

11

Listello di protezione

12

Passacavo apertura di passaggio

13

Tappo

14

Connettore a spina

15

Paraspruzzi

16

Viti

17

Dadi

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.Tipo 910.6 con motore 780.703

AS00.00-Z-0035-01A

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

 Avviso

Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas nonché relative all'equipaggiamento di protezione personale

Tipo 910.6 con motore 780.703

AH00.00-Z-0300-01A

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare il rispettivo rivestimento della sede di montaggio della ruota.

Tipo 907.6, 910.6
con codice V52 (Passaruota caricabile)

AR68.30-D-0016TS

2

Smontare il rispettivo rivestimento laterale posteriore del vano di carico.

Tipo 907.6, 910.6
con codice V25 (Rivestimento vano di carico fino alla cintura cruscotto semplice)
Tipo 907.6, 910.6
con codice VA1 (Rivestimento vano di carico fino a cintura parapetto standard)
Tipo 907.6, 910.6
con codice VA2 (Rivestimento interno vano di carico fino a altezza del tetto (legno))
Tipo 907.6, 910.6
con codice VA3 (Rivestimento interno vano di carico fino a altezza del tetto, lavabile)

AR68.30-D-1185TS

3

Smontare il corrispondente rivestimento interno della fiancata lato posteriore nel vano passeggeri.

Tipo 907.6
con codice V21 (Rivestimento interno lusso)
Tipo 907.7

AR68.30-D-1208TSR

4

Smontare la rispettiva guida di ancoraggio nella fiancata.

Tipo 907.6, 910.6
con codice V42 (Guide per fissaggio carichi fiancata sulla cintura parapetto)

AR68.50-D-8250TS

5

Staccare il telaio di tenuta (5) nella zona di riparazione e posizionarlo fuori dall'area di lavoro.

6

Smontare la copertura (8) dell'accesso posteriore.

AR68.30-D-3520TS

 A tal fine è necessario smontare l'occhiello di chiusura sinistro (6) e il perno di guida destro (7).

7

Smontare il paraurti (3) posteriore.

Tipo 907.6/7, 910.6
con codice JA7 (Blind Spot Assist)
Tipo 907.6/7, 910.6
con codice JB6 (Pacchetto Parcheggio con telecamera a 360°)
Tipo 907.6/7, 910.6
con codice JB7 (Pacchetto parcheggio con telecamera per la retromarcia assistita)

AR88.20-D-2200TS

Tipo 907.6/7, 910.6
tranne codice JA7 (Blind Spot Assist)
tranne codice JB6 (Pacchetto Parcheggio con telecamera a 360°)
tranne codice JB7 (Pacchetto parcheggio con telecamera per la retromarcia assistita)

AR88.20-D-2200TSB

8.1

Smontare il gradino di accesso ammortizzato.

Tipo 907.6/7, 910.6
con codice W76 (Pedana posteriore ammortizzata)

 A tal fine applicare una forza antagonista sui dadi e svitare le viti del gradino di accesso ammortizzato.

 È necessario l'aiuto di una seconda persona.

 Vite/dado predellino di accesso molleggiato sul longherone

*BA88.30-N-1001-03TS

8.2

Smontare il gradino di accesso.

Tipo 907.6/7, 910.6
con codice W75 (Pedana larga sul lato posteriore)

 A tal fine applicare una forza antagonista sui dadi e svitare le viti del gradino di accesso.

 È necessario l'aiuto di una seconda persona.

 Vite/dado predellino di accesso sul longherone

*BA88.30-N-1004-03TS

9

Smontare il dispositivo di traino (4).

Tipo 907.6/7, 910.6
con codice Q20 (Gancio di traino (gancio fisso))
Tipo 907.6/7, 910.6
con codice Q22 (Gancio di traino con testa sferica fissa)
Tipo 907.6/7, 910.6
con codice Q24 (Traversa del rimorchio NAFTA, massa rimorchiabile 5000 Ibs)
Tipo 907.6/7, 910.6
con codice Q50 (Gancio di traino con testa sferica amovibile)
Tipo 907.6/7, 910.6
con codice QA7 (Gancio di traino per massa rimorchiabile aumentata 3,5 t)
Tipo 907.6/7, 910.6
con codice QA8 (Gancio di traino per massa rimorchiabile aumentata 2,8 t/3,0 t)

AR31.10-D-8000TS

10

Smontare il porta ruota di scorta sotto l'estremità finale del telaio.

Tipo 907.6/7, 910.6
con codice R65 (Supporto ruota di scorta sotto l'estremità del telaio)

Avvertenza tecnica

Avvertenze su viti e dadi autobloccanti

AH00.00-N-0001-01A

 Togliere a tal fine i dadi.

11

Smontare la rispettiva modanatura di protezione (11).

AR88.80-D-1040TS

12

Smontare il rispettivo passacavo in materiale elastico (12).

Tipo 907.6/7, 910.6
con codice LB1 (Luci di ingombro, laterali)

 A tal fine posizionare il connettore maschio (14) con il passacavo in materiale elastico (12) all'interno dell'abitacolo e al di fuori dell'area di lavoro.

13

Smontare i rispettivi tappi (13).

 La quantità di tappi (13) può variare a seconda della lunghezza della sovrastruttura.

14

Smontare le porte posteriori a battente (2).

AR72.20-D-1901TS

15

Staccare il fascio di cavi elettrici (9) e posizionarlo fuori dall'area di lavoro.

16

Smontare il rispettivo gruppo ottico posteriore.

AR82.10-D-4731TS

17

Smontare lo sportello di sfiato dal rispettivo elemento inferiore della pannellatura montante angolare (10).

18

Montaggio in successione inversa.
