Smontare, montare la pinza freno assale posteriore

AR42.10-D-0080D

Smontare, montare la pinza freno assale posteriore

17.03.2017

Tipo

690.6 con assale posteriore 741.408/409

Tipo

903.0/3/4 con assale posteriore 741.408 #L a partire da 694295

Tipo

903.0/3/4 con assale posteriore 741.408 #X a partire da 126785

Tipo

903.0/3/4 con assale posteriore 741.408 #Z a partire da 039249

Tipo

903.6 con assale posteriore 741.408 #L fino a 902369

Tipo

903.6 con assale posteriore 741.408 #X fino a 322252

Tipo

903.6 con assale posteriore 741.408 #Z fino a 172161

Avvertenze di modifica

15.03.2017

Aggiunto il valore dei dati base collegamento a vite flessibile del freno sulla pinza del freno

Fase di lavoro 4

15.03.2017

Aggiunto l'attrezzo speciale 129 589 00 91 00 Kit tappi

Fase di lavoro 4

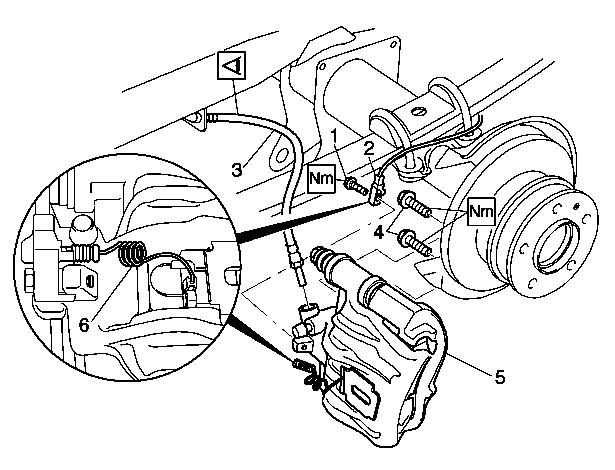

1

Vite

2

Indicatore usura

3

Tubo flessibile del freno

4

Viti

5

Pinza del freno

6

Cavo indicatore usura

 Attenzione

Pericolo di avvelenamento in caso di ingestione di liquido freni Pericolo di lesioni in caso di contatto della cute e degli occhi con il liquido freni

Versare il liquido per freni esclusivamente in recipienti idonei ed opportunamente contrassegnati. Durante la manipolazione di liquido per freni indossare occhiali e indumenti protettivi.

AS42.50-Z-0001-01A

Avvertenza tecnica

Istruzioni per lo spurgo dell'impianto frenante

AH42.10-N-0002-01A

Avvertenza tecnica

Avvertenze su viti e dadi autobloccanti

AH00.00-N-0001-01A

Avvertenza tecnica

Avvertenze per i lavori di riparazione dell'impianto frenante

AH42.00-P-0003-01A

Avvertenza tecnica

Avvertenze sul liquido per i freni

AH42.50-P-0001-01A

 

Smontare, montare

1

Svitare il coperchio dal serbatoio del liquido dei freni

2

Smontare la ruota posteriore interessata

AR40.10-D-1100A

3

Smontare l'indicatore usura (2) e il cavo indicatore usura (6)

 A tal fine svitare la vite (1).

 Montaggio: Sostituire la vite (1).

 Vite indicatore usura sulla pinza del freno

*BA42.10-N-1004-12A

4

Svitare il tubo flessibile freno (3) dal lato del veicolo e sulla pinza freno (5)


Chiudere l'estremità della tubazione e la filettatura di collegamento sulla pinza del freno (5) rispettivamente con un tappo.
Altrimenti l'impianto frenante potrebbe guastarsi a causa della penetrazione di impurità.

 Montaggio:
Non montare il tubo flessibile del freno (3) piegato e rispettarne la libertà di movimento.
In caso contrario potrebbero verificarsi danneggiamenti.

 Collegamento a vite tubazione del freno sul flessibile del freno

*BA42.10-N-1001-04A

 Collegamento a vite flessibile del freno sulla pinza del freno

*BA42.10-N-1004-04A

 Set di tappi

*129589009100

 Bussola di chiave ad anello

*000589750300

5

Smontare la pinza del freno (5)

 Svitare a tal fine le viti (4).

 In caso di sostituzione della pinza del freno (5), su un asse si devono montare solo pinze del freno (5) dello stesso produttore.

 Montaggio: Sostituire le viti (4).

 Vite supporto della pinza del freno sul tubo portante dell'assale posteriore

*BA42.10-N-1001-12A

6

Montaggio in successione inversa

7

Spurgo dell'impianto frenante

AR42.10-D-0010A

 Flessibili del freno, tubazioni del freno

Numero

Denominazione

Tipo 690.6, 901, 902, 903, 904 senza codice BB0 (ABS/ABD)

Tipo 690.6, 901, 902, 903, 904 con codice BB0 (ABS/ABD)

BA42.10-N-1001-04A

Collegamento a vite tubazione del freno sul flessibile del freno

M101

Nm

14

14

 Pinza freno assale posteriore

Numero

Denominazione

Tipo 690.6

Tipo 903

BA42.10-N-1001-12A

Vite supporto della pinza del freno sul tubo portante dell'assale posteriore

M121,5

Nm

105

105

M141,5

1ª fase

Nm

170

-

2ª fase

°

-

-

M161,5

1ª fase

Nm

-

-

2ª fase

°

-

-

 Flessibili del freno, tubazioni del freno

Numero

Denominazione

Tipo 690.6, 901, 902, 903, 904 senza codice BB0 (ABS/ABD)

Tipo 690.6, 901, 902, 903, 904 con codice BB0 (ABS/ABD)

BA42.10-N-1004-04A

Collegamento a vite flessibile del freno sulla pinza del freno

Nm

24

24

 Pinza freno assale posteriore

Numero

Denominazione

Tipo 690.6

Tipo 903

BA42.10-N-1004-12A

Vite indicatore usura sulla pinza del freno

M6

Nm

10

10
