AR33.10-D-0150B | Misurare, controllare, ripassare il corpo dell'assale anteriore | 25.8.09 |
Assale anteriore 730.412 nel TIPO 667
Assale anteriore 730.604 nel TIPO 667, 668, 670
Assale anteriore 730.605 nel TIPO 668, 670
Assale anteriore 730.712 nel TIPO 670

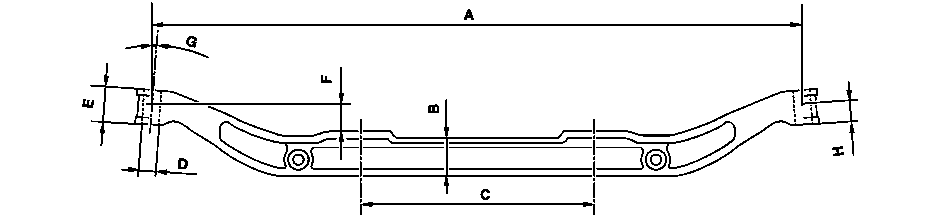

D33.10-0201-07
Avvertenze di modifica
Controllo, misurazione avvengono con l'assale anteriore scomposto sul corpo dell'assale anteriore. Non sono ammessi lavori di ripassatura e di saldatura (in caso di formazione di incrinature) sul corpo dell'assale anteriore. Qualora si dovessero rendere necessari lavori di ripassatura o di saldatura o le misure si trovassero fuori dalle tolleranze ammesse, il corpo dell'assale anteriore deve essere sostituito. | |||
| Controllare | ||
1 | Controllare il corpo dell'assale anteriore per verificare l'eventuale presenza di incrinature, distorsione, deformazione e rigature in corrispondenza delle superfici di contatto dei fusi a snodo | Controllo visivo senza mezzi ausiliari. Qualora nell'ambito di questo controllo si dovessero riscontrare danneggiamenti visibili o le rigature presenti dovessero essere più profonde di quanto non sia ammesso, il corpo dell'assale anteriore deve essere sostituito. | |
| Misurare | ||
2 | Rilevare le misure della distanza (A, B, C, E, F, H) sul corpo dell'assale | Se le superficie di contatto dei fusi a snodo sono incorporate: | |
Ripassare le superfici di contatto dei fusi a snodo con una lima o su un'apposita macchina. Prestare attenzione al parallelismo preciso della superficie superiore e di quella inferiore nonché all'ortogonalità rispetto al foro del fuso a snodo. | |||
3 | Misurare il diametro (D) per i perni dei fusi a snodo sul corpo dell'assale | Se i fori per i perni dei fusi a snodo presentano scheggiature, il corpo dell'assale anteriore deve essere sostituito. | |
| Controllare | ||
4 | Controllare se il corpo dell'assale anteriore è deformato | ||
5 | Controllare se gli occhielli dell'assale sono deformati | ||
| |||
6 | Controllare l'inclinazione dell'occhiello dell'assale (G) | ||
|
Valori di controllo e di regolazione corpo dell'assale
Numero | Denominazione | Assale anteriore 730.412 | Assale anteriore 730.604 | ||
BE33.25-N-1001-02A | Distanze sul corpo dell'assale | Dimensione A | mm | 1689,5-1690,5 | 1689,5...1690,5 |
Dimensione B: | mm | 62 | 70 | ||
Dimensione C | mm | 1000 | 1000 | ||
Dimensione e | mm | 56,310-56,500 | 64,8...65,0 | ||
Dimensione F | mm | 20 | 20 | ||
Misura H | mm | 32,5 | 45,8...46,0 | ||
vedi figura | |||||
BE33.25-N-1002-02A | Diametro per il perno del fuso a snodo sul corpo dell'assale | Misura D Normale | mm | 26,000-26,021 | 27,000...27,021 |
Misura D Normale 1 | mm | 26,300-26,321 | 27,300...27,321 | ||
Misura D Liv. riparazione | mm | 26,600-26,621 | 27,600...27,621 | ||
vedi figura | |||||
BE33.25-N-1003-02A | Inclinazione sul corpo dell'assale | Misura G | ° | 5 | 5 |
vedi figura | |||||
Valori di controllo e di regolazione corpo dell'assale
Numero | Denominazione | Assale anteriore 730.605 | Assale anteriore 730.712 | ||
BE33.25-N-1001-02A | Distanze sul corpo dell'assale | Dimensione A | mm | 1689,5...1690,5 | 1689,5...1690,5 |
Dimensione B: | mm | 73 | 74 | ||
Dimensione C | mm | 1000 | 1000 | ||
Dimensione e | mm | 64,8...65,0 | 70,1...70,6 | ||
Dimensione F | mm | 20 | 20 | ||
Misura H | mm | 45,8...46,0 | 45,1...45,6 | ||
vedi figura | |||||
BE33.25-N-1002-02A | Diametro per il perno del fuso a snodo sul corpo dell'assale | Misura D Normale | mm | 27,000...27,021 | 30,000...30,021 |
Misura D Normale 1 | mm | 27,300...27,321 | 30,300...30,321 | ||
Misura D Liv. riparazione | mm | 27,600...27,621 | 30,600...30,621 | ||
vedi figura | |||||
BE33.25-N-1003-02A | Inclinazione sul corpo dell'assale | Misura G | ° | 5 | 5 |
vedi figura | |||||
000 589 01 23 00
Apparecchio di controllo
Documenti citati
- ar3310d015001b Controllare se il corpo dell'assale anteriore è deformato
- ar3310d015002b Controllare se gli occhielli dell'assale sono deformati
- ar3310d015003b Controllare l'inclinazione dell'estremità a pugno
