Smontare, montare l'assale anteriore · ar3310a0100la · Mercedes-Benz WIS

AR33.10-A-0100LA

Smontare, montare l'assale anteriore

15.1.10

ASSALE ANTERIORE 732.241 nel TIPO 8AB390.053 /054 con STERZO 766.422

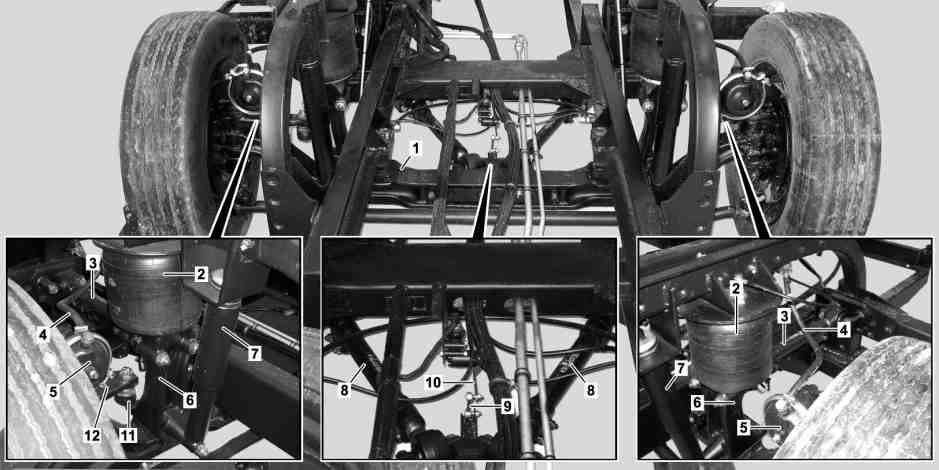

A33.10-0004-09

1 Assale anteriore

2 Camera sospensione pneumatica

3 Braccio longitudinale

4 Flessibile per l'aria compressa

9 Tiranteria

10 Leva

11 Barra di accoppiamento dello sterzo

12 Leva sul fuso a snodo

5 Cilindro a membrana

6 Supporto molla pneumatica

7 Ammortizzatore

8 Braccio diagonale

 	Smontare, montare
Pericolo!	Pericolo di morte durante l'abbassamento del veicolo effettuando lavori tra le ruote e la sovrastruttura. Pericolo di lesioni per schiacciamento o incastro durante i lavori alle sospensioni pneumatiche.	Non intervenire nella zona tra ruota e passaruota. Eseguire i lavori di controllo e di regolazione esclusivamente agendo dal lato inferiore del veicolo. Proteggere le zone interessate dal movimento di componenti mobili del veicolo contro l'accesso o l'intervento non autorizzato.	AS32.22-Z-0001-01A
 Montaggio	Sostituire le viti e i dadi autobloccanti
1	Smontare le ruote		AR40.10-A-1100LA
2	Sostenere il telaio del veicolo
3	Sollevare l'assale anteriore di ca. 5 cm e sostenerlo
4	Togliere la tiranteria (9) dall'assale anteriore (1)
5	Tirare verso il basso la leva (10)	 In questo modo i soffietti molle pneumatiche (2) vengono sfiatati.
6	Smontare i soffietti molle pneumatiche (2)		AR32.22-A-2003LA
7	Smontare il tirante laterale comando sterzo (11) dalla leva sul fuso a snodo (12)	Vedi: "Smontare, montare la barra di accoppiamento".	AR46.40-A-0100LA
8	Scollegare i flessibili per l'aria compressa (4) dai cilindri a membrana (5)	 Chiudere le aperture con i tappi.
		 Montaggio: Sostituire gli anelli di tenuta.
9	Togliere l'ammortizzatore (7) dai supporti molla pneumatica (6)		*BA32.25-N-1002-01F
10	Smontare i bracci longitudinali (3)		*BA33.15-N-1001-01F
			*BA33.15-N-1002-01F
11	Smontare i bracci diagonali (8)		*BA33.15-N-1004-01F
			*BA33.15-N-1005-01F
12	Smontare l'assale anteriore (1)
13	Smontare i supporti molla pneumatica (6)	Solo se l'assale anteriore (1) viene cambiato.
			*BA32.22-N-1002-03G
14	Montaggio in successione inversa
15	Controllare le battute ruota, eventualmente regolarle		AR46.20-A-0510LA
Pericolo!	Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto	Proteggere il veicolo contro l'avviamento autonomo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.	AS00.00-Z-0005-01A
16	Avviare il motore e riempire l'impianto aria compressa fino alla pressione di disinserimento
17	Spegnere il motore
18	Controllare la pressione di gonfiaggio dei pneumatici, eventualmente correggerla
			AP40.15-A-4060LA
19	Controllare ed eventualmente regolare il livello vettura		AR32.22-A-7000LA

 Supporto molla pneumatica

Numero	Denominazione		Tipo 390.053/054


BA32.22-N-1002-03G	Vite supporto molla pneumatica sull'assale anteriore	Nm	490

 Ammortizzatore assale anteriore

Numero	Denominazione		Tipo 390.053 con assale anteriore 732.240/241	Tipo 390.054 con assale anteriore 732.240/241


BA32.25-N-1002-01F	Dado ammortizzatore in basso sul supporto molla pneumatica	Nm	300	300

 Braccio longitudinale, braccio trasversale

Numero	Denominazione		Assale anteriore 732.241 nel tipo 390.053/054


BA33.15-N-1001-01F	Vite supporto braccio longitudinale sul telaio	Nm	300
BA33.15-N-1002-01F	Vite supporto braccio longitudinale sul supporto molla pneumatica	Nm	300
BA33.15-N-1004-01F	Vite del supporto braccio diagonale sul telaio	Nm	335
BA33.15-N-1005-01F	Vite supporto braccio diagonale sul supporto cuscinetto	Nm	335

Documenti citati

ap4015a4060la Correggere la pressione di gonfiaggio pneumatici, compresa la ruota di scorta
ar3222a2003la Smontare, montare il soffietto molla pneumatica
ar3222a7000la Controllare, regolare il livello del veicolo
ar4010a1100la Smontare e montare le ruote
ar4620a0510la Controllare e regolare l'angolo di sterzata
ar4640a0100la Smontare, montare la barra di accoppiamento
as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
as3222z000101a Pericolo di morte durante l'abbassamento del veicolo effettuando lavori tra le ruote e la sovrastruttura. Pericolo di lesioni per schiacciamento o incastro durante i lavori alle sospensioni pneumatiche.
