AR32.22-L-4000A

Smontare, montare il sensore angolo di rotazione

15.1.10

TIPO 668.3 con CODICE (CE3) Sospensioni pneumatiche anteriori e posteriori
con regolazione elettronica del livello (ENR),
sensore di corsa sull'assale anteriore

TIPO 670.3## ## a partire da 076209 con CODICE (CE3) Sospensioni pneumatiche anteriori e posteriori
sensore di corsa sull'assale anteriore

Smontare, montare il sensore angolo di rotazione

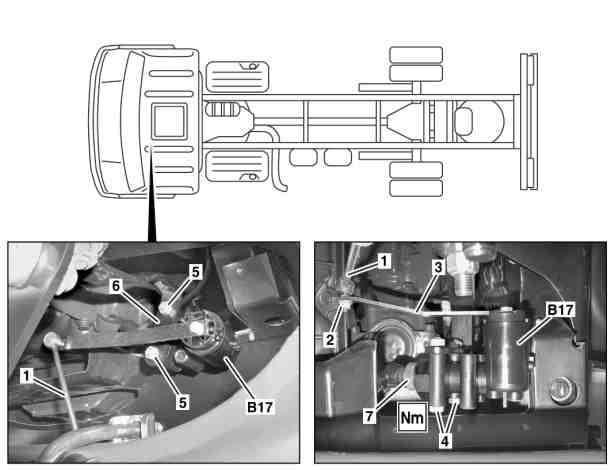

L32.22-0007-06

1 Asta di regolazione

2 Dado

3 Leva di azionamento

4 Viti

5 Dado

6 Supporto

7 Connettore a spina elettrico

B17 Sensore di corsa regolazione elettronica del livello (assale anteriore)

 	Smontare, montare
 Pericolo!	Pericolo di morte durante l'abbassamento del veicolo effettuando lavori tra le ruote e la sovrastruttura. Pericolo di lesioni per schiacciamento o incastro durante i lavori alle sospensioni pneumatiche.	Non intervenire nella zona tra ruota e passaruota. Eseguire i lavori di controllo e di regolazione esclusivamente agendo dal lato inferiore del veicolo. Proteggere le zone interessate dal movimento di componenti mobili del veicolo contro l'accesso o l'intervento non autorizzato.	AS32.22-Z-0001-01A
1	Disinserire l'accensione ed estrarre la chiave di accensione	 Per impedire il sollevamento o l'abbassamento incontrollati del telaio del veicolo.
2	Svitare il dado (2) e staccare l'asta di regolazione (1) dalla leva di azionamento (3)
3	Svitare le viti (4) e togliere il sensore di corsa regolazione elettronica del livello (assale anteriore) (B17) dal supporto (6)	 Sostituire il dado (5).
			*BA32.22-N-1010-01D
		 Montaggio: Osservare la posizione di montaggio 
		Avvertenze sulla posizione di montaggio dei sensori di corsa ENR	AD32.33-L-2001-07A
4	Staccare il connettore a spina elettrico (7) dal sensore di corsa regolazione elettronica del livello (assale anteriore) (B17)
5	Montaggio in successione inversa
6	Calibrare la centralina di comando della regolazione elettronica del livello (ENR)		AR32.33-L-0004A

 Camera sospensione pneumatica

Numero	Denominazione		Tipo 668.3, 670.3/4 con CODICE CE3 (Sospensioni pneumatiche lato anteriore e posteriore)


BA32.22-N-1010-01D	Sensore corsa assale anteriore sul supporto	Nm	29

Documenti citati

ad3233l200107a Avvertenze sulla posizione di montaggio dei sensori di corsa ENR
ar3233l0004a Calibratura della centralina di comando regolazione elettronica del livello (ENR)
as3222z000101a Pericolo di morte durante l'abbassamento del veicolo effettuando lavori tra le ruote e la sovrastruttura. Pericolo di lesioni per schiacciamento o incastro durante i lavori alle sospensioni pneumatiche.
