ar3222d2018h

Smontare, montare il relè compressore sospensioni pneumatiche

Tipo ar · tema 32.22 · versione 0101 · 2015-12-28

Valido per: Tipo 906.11/13/15/21/23/25/61/63/65/71/73 con codice PL9 (Sospensioni pneumatiche VB-Airsuspension)

Collocazione

Gruppo funzionale 2 Telaio › 32 Sospensioni › 32.22 Sospensione pneumatica — Serie 906 (modelli 11*, 13*, 15*, 21*, 23*, 25*, 61*, 63*, 65*, 71*, 73*)

EinPAS 20 Autotelaio › 20.16 Sospensione › 20.16.11 Centralina di comando/relè — Serie 906 (modelli 11*, 13*, 15*, 21*, 23*, 25*, 61*, 63*, 65*, 71*, 73*)

AR32.22-D-2018H

Smontare, montare il relè compressore sospensioni pneumatiche

17.12.15

Tipo

906.11/13/15/21/23/25/61/63/65/71/73

con codice PL9 (Sospensioni pneumatiche VB-Airsuspension)

Smontare, montare il relè compressore sospensioni pneumatiche

Veicoli a partire da 01.06.2015

3

Copertura

4

Rivetti ad espansione

D32.22-0054-06

Smontare, montare il relè compressore sospensioni pneumatiche

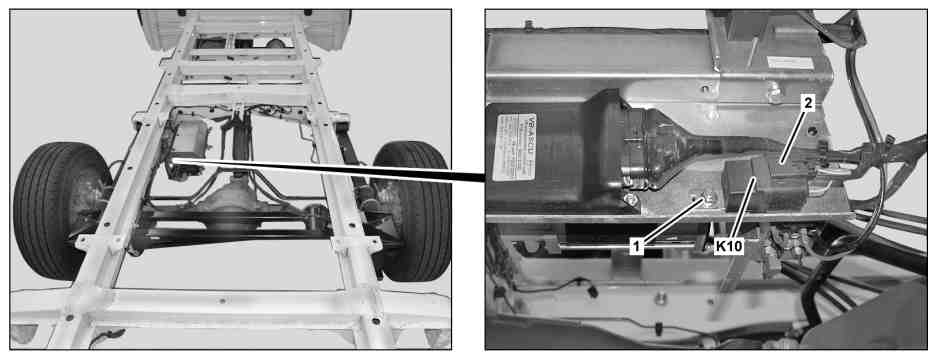

D32.22-0033-08

Illustrazione riferita al tipo 906.13

1

Dado

2

Connettore a spina elettrico

K10

Relè compressore

Pericolo!

Pericolo di morte durante l'abbassamento del veicolo effettuando lavori tra le ruote e la sovrastruttura. Pericolo di lesioni per schiacciamento o incastro durante i lavori alle sospensioni pneumatiche.

I lavori di controllo e di riparazione tra ruota e modanatura passaruota o nel passaruota devono essere eseguiti solo se il veicolo è protetto contro l'abbassamento involontario tramite idonei dispositivi di sostegno.
I lavori di regolazione devono essere eseguiti solo agendo da sotto il veicolo.
Bloccare il telaio del veicolo o gli assali solo con dispositivi di sostegno adeguati per impedirne l'abbassamento involontario.
Bloccare gli ulteriori componenti mobili del veicolo che si trovano nell'area di lavoro eventualmente tramite dispositivi di sostegno idonei aggiuntivi per impedirne l'abbassamento involontario o tramite dispositivi di bloccaggio idonei per impedirne eventuali movimenti inattesi.
Impedire l'accesso e l'intervento non autorizzato nelle zone interessate dal movimento di componenti mobili del veicolo.

AS32.22-Z-0001-01A

Avvertenze sulle sospensioni pneumatiche

AH32.22-N-1000-01H

Smontare, montare

1

Disattivare le sospensioni pneumatiche

AR32.22-D-6000-02H

2

Sollevare il veicolo

AR00.60-D-1000H

3

Smontare il rivetto ad espansione (4) della copertura (3)

Tipo 906.11/13/15/21/23/25/61/63/65/71/73 a partire da 01.06.15

4

Smontare la copertura (3) dal compressore

Tipo 906.11/13/15/21/23/25/61/63/65/71/73 a partire da 01.06.15

5

Svitare il dado (1) e togliere il relè del compressore (K10)

6

Staccare il connettore a spina elettrico (2)

7

Montaggio in successione inversa
