Smontare, montare il radiatore

AR20.20-P-3865GD

Smontare, montare il radiatore

22.9.98

 

Smontaggio, montaggio

Pericolo!

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingestione di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il tappo lentamente e scaricare la pressione in eccesso. Non riempire con liquido di raffreddamento recipienti per bevande.

Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

1

Scaricare il liquido di raffreddamento

 Solo sul radiatore

AR20.00-P-1142GF

2

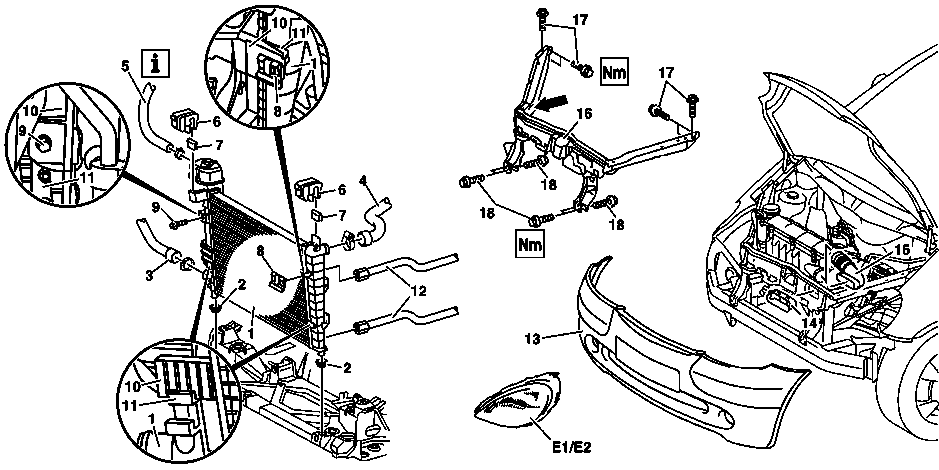

Smontare il serbatoio di compensazione del liquido di raffreddamento dal rinforzo (16) sul lato anteriore destro e riporre a lato con i tubi flessibili collegati

3

Smontare il serbatoio del liquido lavacristallo dal rinforzo (16) sul lato anteriore sinistro e riporre a lato con i tubi flessibili collegati

4

Smontare la presa d'aria (14) e la tubazione di aspirazione (15)

5

Smontare gli elementi di ritegno (6) con i supporti di gomma (7)

6

Smontare il paraurti anteriore (13)

AR88.20-P-2000GC

7

Smontare il gruppo ottico (E1/E2) anteriore sinistro e destro

AR82.10-P-4730GC

8

Sganciare il flessibile liquido di raffreddamento (5) dal rinforzo (16) sul lato anteriore destro (freccia)

9

Puntellare il cofano motore con un dispositivo adatto

10

Staccare il rinforzo (16) dal montante A sinistro e destro



*BA62.30-P-1003-02A

11

Staccare il rinforzo (16) sull'estremità frontale, smontare dalla carrozzeria e poggiare a terra con cautela con il tirante della serratura cofano agganciato



*BA62.30-P-1002-02A

12

Sconnettere i tubi flessibili liquido di raffreddamento (3, 4 e 5) sul radiatore (1)

 Raccogliere il liquido di raffreddamento in uscita.

 Montaggio: sostituire le fascette di fissaggio. Montare la fascetta di serraggio del flessibile liquido di raffreddamento (3) in modo che sia accessibile dall'esterno attraverso l'apertura del paraurti (occhiello di traino).

13.1

Sconnettere le tubazioni olio (12) dal radiatore (1)

 Solo veicoli con cambio automatico.
Raccogliere l'olio del cambio automatico con un recipiente adatto,
chiudere il raccordo del radiatore con un tappo adatto e le tubazioni olio con un cappuccio adatto.



*BA20.20-P-1002-01G

14

Svitare la vite (9)

15

Sganciare le clips per fissaggio (8)

16.1

Disimpegnare il condensatore (11) con la protezione (10) dalle guide del radiatore (1)

 Condensatore (11) solo nei veicoli con climatizzatore (codice 580)

17

Scollegare il connettore a spina del ventilatore elettrico, sganciare il convogliatore aria con il ventilatore dal radiatore e prelevarlo

 Non smontare il modulo di aspirazione!

AR20.40-P-6800GF

18

Prelevare il radiatore (1) verso l'alto

 Montaggio: inserire il radiatore (1) nel passacavo in gomma (2). Prestare attenzione alle tubazioni del climatizzatore.

19

Montaggio in successione inversa



Controllare

20

Controllare il livello dell'olio del cambio automatico, event. correggere

 Nei veicoli con cambio automatico

21

Controllare la tenuta dell'impianto di raffreddamento

AR20.00-P-1010GF

Numero

Denominazione

Motori 668.940/
941/942

BA20.20-P-1002-01G

Dado a risvolto tubazione olio cambio automatico su radiatore

Nm

25

Numero

Denominazione

Tipo
168

BA62.30-P-1002-02A

Vite rinforzo su estremità frontale

Nm

23

BA62.30-P-1003-02A

Vite rinforzo su montanti A

Nm

11
