AR20.10-P-1271GS

Smontaggio e montaggio della pompa del liquido di raffreddamento

16.10.09

MOTORE 111.958 nel TIPO 170.444

MOTORE 111.983 nel TIPO 170.449

Smontaggio e montaggio della pompa del liquido di raffreddamento

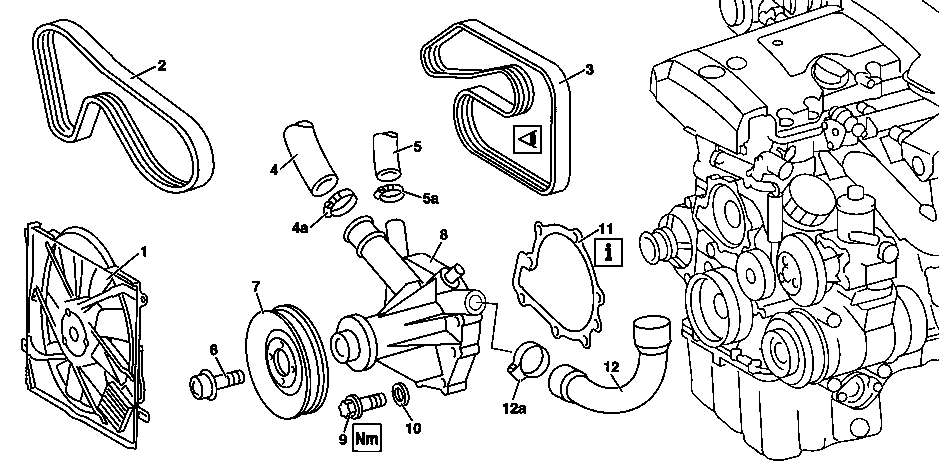

P20.10-2018-09

1 Convogliatore aria del ventilatore

2 Cinghia trapezoidale a nervature compressore

3 Cinghia trapezoidale a nervature per trasmissione base

4 Tubazione del liquido di raffreddamento

4a Fascetta per tubi flessibili

9 Vite

10 Rondella

11 Guarnizione

12 Tubazione del liquido di raffreddamento

12a Fascetta per tubi flessibili

5 Tubazione del liquido di raffreddamento

5a Fascetta per tubi flessibili

6 Vite

7 Puleggia

8 Pompa liquido di raffreddamento

 	Smontaggio, montaggio
Pericolo!	Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingestione di liquido di raffreddamento	Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il tappo lentamente e scaricare la pressione in eccesso. Non riempire con liquido di raffreddamento recipienti per bevande. Indossare guanti, indumenti e occhiali protettivi.	AS20.00-Z-0001-01A
1	Scaricare il liquido di raffreddamento dal radiatore		AR20.00-P-1142HA
2	Smontare il convogliatore aria del ventilatore		AR20.40-P-6800GS
3	Scollegare i condotti del liquido di raffreddamento (4, 5, 12)	 Controllare lo stato delle fascette stringitubo e delle tubazioni del liquido di raffreddamento, all'occorrenza sostituirle.
		Inserto chiave esagonale 7 mm sull'alberino flessibile per fascetta stringitubo con vite senza fine
4	Allentare le viti combinate (6) sulla puleggia (7)		*BA20.10-P-1002-01B
5	Smontare la cinghia trapezoidale (3)		AR13.22-P-1202GS
6	Svitare, smontare la puleggia (7) della pompa liquido di raffreddamento (8)
7	Svitare, smontare la pompa liquido di raffreddamento (8)	 Montaggio: Pulire le superfici di tenuta. Le pompe liquido di raffreddamento originariamente ermetizzate con sigillante liquido, in caso di riparazione possono essere nuovamente ermetizzate con lo stesso tipo di sigillante oppure con una guarnizione di carta (11).	*BR00.45-Z-1012-01A
			*BA20.10-P-1001-01B
8	Montaggio in successione inversa
9	Controllare la tenuta dell'impianto di raffreddamento		AR20.00-P-1010HA

 Pompa liquido di raffreddamento, termostato del liquido di raffreddamento

Numero	Denominazione			Motore 111


BA20.10-P-1001-01B	Vite pompa liquido di raffreddamento su monoblocco	M6	Nm	10
		M8	Nm	25
BA20.10-P-1002-01B	Vite puleggia su pompa liquido di raffreddamento		Nm	10

Materiali per la riparazione

Numero	Denominazione	N. di ordinazione
BR00.45-Z-1012-01A	Sigillante Omnifit FD 3041	A 002 989 47 20 10
