Scaricare, riempire il liquido di raffreddamento motore elettrico trasmissione

AR20.00-P-1143MEV

Scaricare, riempire il liquido di raffreddamento motore elettrico trasmissione

08.01.2020

Tipo

451.391/491 con motore 780.009

1

Tappo

2

Radiatore

3

Vite di scarico liquido di raffreddamento

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas

AH00.00-Z-0300-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

Scaricare

1

Estrarre la chiave trasmittente e il connettore di ricarica rete

2

Smontare lo sportello abitacolo sopra il motore

AR88.40-P-1100-03MCC

3

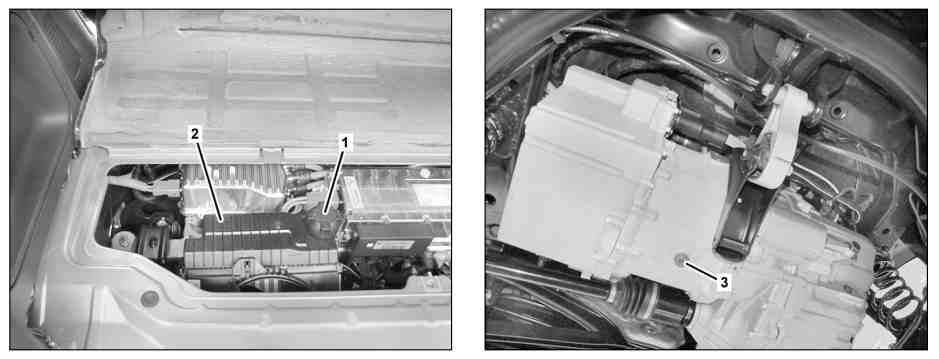

Ruotare il coperchio di chiusura (1) sul radiatore (2) di mezzo giro in senso antiorario, scaricare la sovrappressione e successivamente svitare completamente il coperchio di chiusura (1)

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

4

Sollevare il veicolo con la piattaforma di sollevamento

5

Svitare la vite di scarico liquido di raffreddamento (3) e raccogliere il liquido di raffreddamento in un contenitore adeguato

Riempire

6

Serrare la vite di scarico liquido di raffreddamento (3)

 Vite di scarico liquido di raffreddamento su motore

*BA20.10-P-1006-01N

7

Abbassare il veicolo con la piattaforma di sollevamento

8

Riempire il liquido di raffreddamento e sfiatare l'impianto di raffreddamento

AR20.00-P-1143-06MEV



Specifiche per i liquidi di raffreddamento

BB00.40-P-0310-01A



Liquido anticorrosione/antigelo (specifica 325.0)

BB00.40-P-0325-00A

 Pompa pressione

*450589072100

 Attrezzo di riempimento

*450589206300

Controllo

9

Controllare il livello del liquido di raffreddamento nel radiatore (2), eventualmente correggerlo



Specifiche per i liquidi di raffreddamento

BB00.40-P-0310-01A



Liquido anticorrosione/antigelo (specifica 325.0)

BB00.40-P-0325-00A

 Il livello del liquido di raffreddamento nel radiatore (2) deve raggiungere il riferimento livello massimo.

10

Chiudere il radiatore (2) con il coperchio di chiusura (1)

11

Abbassare il veicolo con la piattaforma di sollevamento

12

Montare lo sportello abitacolo sopra il motore

AR88.40-P-1100-03MCC

 Pompa del liquido di raffreddamento, termostato del liquido di raffreddamento

Numero

Denominazione

Motore 780.009

BA20.10-P-1006-01N

Vite di scarico liquido di raffreddamento su motore

Nm

45
