Scaricare, rabboccare il liquido di raffreddamento

AR20.00-P-1142MEV

Scaricare, rabboccare il liquido di raffreddamento

02.12.2019

Tipo

451.391/491 con motore 780.009

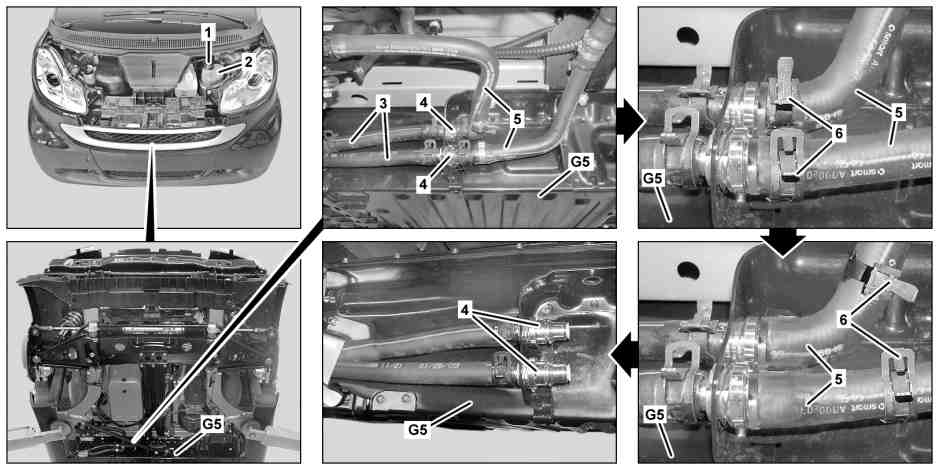

Circuito del liquido di raffreddamento batteria ad alto voltaggio

1

Tappo

4

Raccordo tubo flessibile

6

Fascette stringitubo

2

Vaso di espansione

5

Flessibili del liquido di raffreddamento

G5

Batteria ad alto voltaggio

3

Flessibili del liquido di raffreddamento

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.

AS00.00-Z-0035-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas

AH00.00-Z-0300-01A

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

Avvertenza tecnica

Avvertenze sulla batteria

AH54.10-P-0001-01A

Scaricare

1

Estrarre la chiave e il connettore di ricarica rete

2

Smontare lo sportello di manutenzione

3

Ruotare il coperchio di chiusura(1) sul serbatoio di compensazione (2) di mezzo giro in senso antiorario, scaricare la sovrappressione e successivamente svitare completamente il coperchio di chiusura (1)

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

4

Sollevare il veicolo con la piattaforma di sollevamento

5

Smontare i rivestimenti sottoscocca

 Montaggio: Montare nuovamente i rivestimenti sottoscocca solo dopo la prova di tenuta.

6

Aprire le fascette stringitubo (6) e spingerle all'indietro sui flessibili del liquido di raffreddamento (5)

 Pinza per fascette stringitubo

*003589033700

7

Staccare i flessibili del liquido di raffreddamento (5) dai giunti dei flessibili (4)

 Raccogliere il liquido di raffreddamento in un recipiente idoneo.
In caso di ulteriori lavori tappare i giunti dei flessibili (4) con tappi idoneo.

Riempire

8

Montare i flessibili del liquido di raffreddamento (5) sui giunti dei flessibili (4)

9

Posizionare le fascette stringitubo (6) sui flessibili del liquido di raffreddamento (5) e montarle

10

Abbassare il veicolo con la piattaforma di sollevamento

11

Sfiatare l'impianto di raffreddamento tramite il serbatoio di compensazione (2)

AR20.00-P-1142-06MCD



Specifiche per i liquidi di raffreddamento

BB00.40-P-0310-01A



Liquido anticorrosione/antigelo (specifica 325.0)

BB00.40-P-0325-00A

 Il livello del liquido di raffreddamento nel serbatoio di compensazione (2) deve trovarsi in corrispondenza del riferimento livello massimo.

 Pompa pressione

*450589072100

 Attrezzo di riempimento

*450589206300

12

Controllare la tenuta dell'impianto di raffreddamento

Tipo 451.391/491 con motore 780.009Circuito del liquido di raffreddamento batteria ad alto voltaggio

AR20.00-P-1010MEW
