AR20.00-P-1010FG | Controllare la tenuta dell'impianto di raffreddamento | 1.6.04 |
MOTORE 639.939 nel TIPO 454.0
P20.00-2238-04

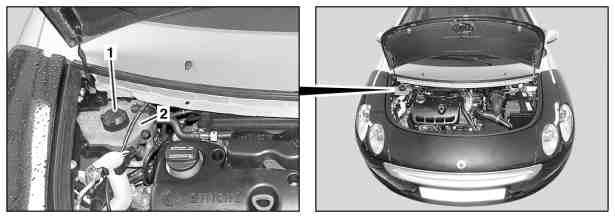

1 Coperchio di chiusura
2 Serbatoio di compensazione
| Controllare | ||
Pericolo! | Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. | Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il tappo lentamente e scaricare la pressione in eccesso. Non riempire con liquido di raffreddamento recipienti per bevande. Indossare guanti, indumenti e occhiali protettivi. | |
| Avvertenze relative al liquido di raffreddamento | ||
1 | Aprire il cofano motore | Vedi le istruzioni d'uso. | |
2 | Svitare il tappo (1) del serbatoio di espansione (2) | Ruotare di un giro in senso antiorario, scaricare la pressione, successivamente svitare il coperchio di chiusura (1). | |
3 | Controllare il livello del liquido di raffreddamento, eventualmente rabboccare | ||
| Controllo livello liquido di raffreddamento motore, rabbocco. Controllo liquido anticorrosione/antigelo, rabbocco | ||
4 | Collegare la pompa pressione con l'adattatore al serbatoio di espansione (2) | Utilizzare l'adattatore dell'apparecchio per la sostituzione del liquido freni. | |
| |||
5 | Generare depressione nel sistema di raffreddamento | La pressione di prova non deve essere superiore a 1,4 bar. In presenza di una nuova guarnizione testata, portare dapprima il motore alla temperatura di esercizio, poi controllare la tenuta dell'impianto di raffreddamento. | |
6 | Controllare lo stato e il montaggio delle fascette stringitubo, event. serrare o sostituire | ||
7 | Controllare lo stato e l'eventuale perdita del liquido di raffreddamento dei tubi flessibili di raffreddamento e di riscaldamento nonché dei loro punti di collegamento; se necessario, sostituire i tubi flessibili del liquido di raffreddamento | ||
8 | Scollegare la pompa pressione con l'adattatore al serbatoio di espansione (2) | | |
9 | Chiudere il serbatoio di espansione (2) con il coperchio (1) |
Pompa premente
450 589 07 21 00
Attrezzature d'officina
WE58.40-Z-1001-07A | Apparecchio per la sostituzione del liquido per i freni |
Documenti citati
- ah2000n208001a Avvertenze sul liquido di raffreddamento
- ap2000p2010fg Controllo livello liquido di raffreddamento motore, rabbocco. Controllo liquido anticorrosione/antigelo, rabbocco
- as2000z000101a Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento
