Smontare, montare il radiatore di ricircolo dei gas di scarico

AR14.20-P-7665TX

Smontare, montare il radiatore di ricircolo dei gas di scarico

7.12.06

 

Smontaggio, montaggio

 Pericolo!

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingestione di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il tappo lentamente e scaricare la pressione in eccesso. Non riempire con liquido di raffreddamento recipienti per bevande.

Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

1

Scaricare il liquido di raffreddamento dal radiatore

Tipo 211

AR20.00-P-1142HB

Tipo 204

AR20.00-P-1142CW

2

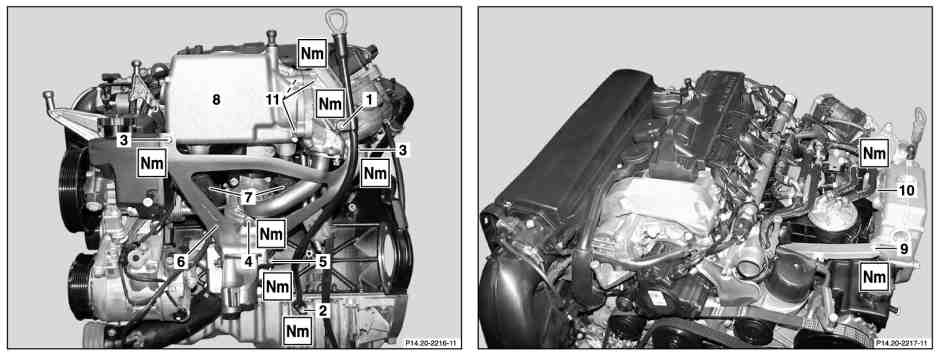

Togliere la copertura motore.

3

Svitare la vite (1) del tubo di guida dell'astina livello olio



*BA01.45-P-1009-01G

4

Svitare la vite (2) del tubo di guida dell'astina livello olio



*BA01.45-P-1007-01G

5

Rimuovere le viti (3)



*BA14.20-P-1009-01J

6

Svitare le viti (4).



*BA14.20-P-1011-01J

7

Allentare la vite (5)



*BA14.20-P-1010-01J

8

Ribaltare lateralmente il sostegno (6)

9

Staccare i flessibili dell'acqua (7) dal radiatore ricircolo gas di scarico (8)

 Montaggio: Controllare l'integrità delle fascette, event. sostituirle.

10

Togliere la vite (9)



*BA14.20-P-1004-01J

11

Rimuovere il supporto (10)



*BA14.20-P-1003-01J

12

Svitare le viti (11)



*BA14.20-P-1002-01J

13

Estrarre il radiatore ricircolo gas di scarico (8)

 Montaggio: Sostituire la guarnizione.

14

Montaggio in successione inversa

 Pericolo!

Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto

Proteggere il veicolo contro l'avviamento autonomo.
Indossare indumenti da lavoro chiusi ed aderenti.
Non toccare componenti caldi o in rotazione.

AS00.00-Z-0005-01A

15

Controllare la tenuta dell'impianto di raffreddamento con motore in moto

Numero

Denominazione

Motore
646.8

BA01.45-P-1007-01G

Vite guida tubolare dell'astina livello olio alla coppa dell'olio

Nm

10

BA01.45-P-1009-01G

Vite tubo guida dell'astina livello olio su tubazione ricircolo gas di scarico

Nm

9

Numero

Denominazione

Motore
646.8

BA14.20-P-1002-01J

Vite scambiatore di calore gas di scarico su tubazione di ricircolo dei gas di scarico

Nm

11

BA14.20-P-1003-01J

Vite supporto scambiatore di calore gas di scarico su tubo distributore aria di sovralimentazione

Nm

9

BA14.20-P-1004-01J

Vite sostegno tubo distributore aria di sovralimentazione su scambiatore di calore gas di scarico

Nm

9

BA14.20-P-1009-01J

Vite sostegno tubazione di ricircolo dei gas di scarico sul radiatore per il ricircolo dei gas di scarico

Nm

20

BA14.20-P-1010-01J

Vite sostegno tubazione di ricircolo dei gas di scarico su supporto motore

Nm

20

BA14.20-P-1011-01J

Vite sostegno tubazione di ricircolo dei gas di scarico su scatola di miscelazione

Nm

9
