AR14.20-P-7665DF

Smontare, montare il radiatore di ricircolo dei gas di scarico

30.1.09

MOTORE 612.990 nel TIPO 203.018 /218 /718

P14.40-2001-05

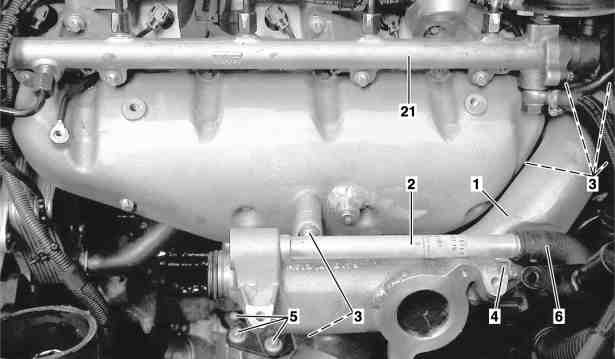

1 Radiatore ricircolo gas di scarico

2 Raccordo liquido di raffreddamento

3 Viti

4 Supporto

5 Viti

6 Flessibile del liquido di raffreddamento

Avvertenze di modifica

14.10.04

Eliminata l'operazione "Sfiatare il circuito a bassa temperatura" un seguito alla variazione del metodo di sfiato dell'impianto di raffreddamento

 	Smontaggio, montaggio
1	Scaricare il liquido di raffreddamento		AR20.00-P-1142HB
2	Smontare il rivestimento inferiore del vano motore		AR61.20-P-1105P
3	Smontare la copertura del coperchio testata		AR01.20-P-5014-02B
			*BA01.20-P-1002-01A
4	Allentare il radiatore carburante insieme al filtro principale e riporre di lato		*BA07.16-P-1001-02A
5	Smontare il radiatore dell'aria di sovralimentazione		AR09.41-P-6817PF
6	Smontare la valvola di ricircolo
7	Smontare il tubo di guida dell'astina dell'olio		*BA01.45-P-1007-01A
			*BA18.40-P-1004-01D
8	Togliere il flessibile del liquido di raffreddamento (6)
9	Smontare il supporto (4) e rimuovere il bocchettone liquido di raffreddamento (2)	 Montaggio: Sostituire la guarnizione.
10	Svitare le viti (5) e rimuovere il supporto
11	Svitare le viti (3) e rimuovere il radiatore ricircolo gas di scarico (1)	 Montaggio: Sostituire le guarnizioni.
12	Montaggio in successione inversa
13	Controllare la tenuta dell'impianto di raffreddamento		AR20.00-P-1010P

 Sfiato del motore, coperchio testata

Numero	Denominazione		Motore 612.990


BA01.20-P-1002-01A	Vite copertura coperchio testata su coperchio testata	Nm	8

 Coppa dell'olio

Numero	Denominazione			Motore 612.990


BA01.45-P-1007-01A	Vite tubo di guida asta di livello olio su coppa/corpo assale anteriore	M6	Nm	14

Impianto di raffreddamento carburante

Numero	Denominazione		Motore 612.990


BA07.16-P-1001-02A	Vite del radiatore carburante sul collettore di distribuzione aria di alimentazione	Nm	8

 Trasduttore livello olio, trasduttore pressione olio

Numero	Denominazione		Motore 611, 612


BA18.40-P-1004-01D	Vite del tubo di guida astina di misura olio sul collettore di distribuzione aria di alimentazione	Nm	14
