AR09.20-D-1961US | Smontare e montare il collettore di aspirazione a risonanza | 1.8.07 |
MOTORE 272.979 nel TIPO 906

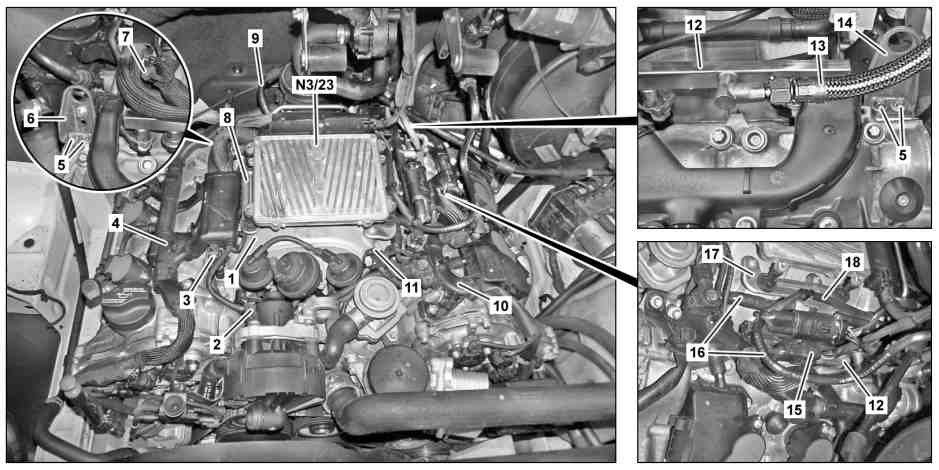

D09.20-1023-09
1 Collettore di aspirazione a risonanza
2 Connettore a spina elettrico
3 Valvola di servizio
4 Condotto di alimentazione destro
5 Viti
6 Occhiello di aggancio destro
7 Connettore a spina elettrico
15 Connettore a spina elettrico
16 Flessibili
17 Portacentraline sinistro
18 Cavo elettrico
N3/23 Centralina di comando ME
8 Portacentraline destro
9 Tubazione depressione
10 Condotto di alimentazione sinistro
11 Connettore a spina elettrico
12 Distributore carburante
13 Tubazione di alimentazione
14 Occhiello di aggancio sinistro
D09.20-1024-09
1 Collettore di aspirazione a risonanza
12 Distributore carburante
17 Portacentraline sinistro
19 Flessibili depressione
20 Guarnizione
21 Viti
Y62/3 Iniettore di carburante
cilindro 3
Y62/4 Iniettore di carburante cilindro 4
Y62/5 Iniettore di carburante cilindro 5
Y62/6 Iniettore di carburante cilindro 6
B28/9 Sensore di posizione farfalla di turbolenza collettore di aspirazione, lato sinistro
B28/10 Sensore di posizione farfalla di turbolenza collettore di aspirazione, lato destro
M16/5 Attuatore farfalla
Y62/1 Iniettore di carburante cilindro 1
Y62/2 Iniettore di carburante cilindro 2
| Smontaggio, montaggio | ||
Pericolo! | Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante. | Vietato fumare. Evitare la formazione di scintille e l'utilizzo di fiamme libere. Indossare indumenti protettivi nel maneggiare il carburante. | |
1 | Smontare la centralina di comando ME (N3/23) | ||
2 | Smontare la scatola del convogliatore d'aria | ||
3 | Staccare la tubazione di depressione (9) dal collettore di aspirazione a risonanza (1) | ||
4 | Staccare il connettore a spina elettrico dall'attuatore della valvola a farfalla (M16/5) | ||
5 | Staccare il connettore elettrico a spina (11) | ||
6 | Scollegare il cavo elettrico (18) dal supporto centralina di comando sinistro (17) | Montaggio: Sostituire la fascetta fermacavo | |
7 | Staccare il connettore a spina elettrico (15) e scollegarlo dal distributore carburante (12) | ||
8 | Staccare i flessibili (16) dello sfiato del basamento | Staccare i flessibili (16) dal raccordo a Y. | |
9 | Staccare il connettore a spina (2) | ||
10 | Staccare il connettore a spina (7) | ||
11 | Smontare il supporto centralina di comando destro (8) | | |
12 | Svitare le viti (5) dell'occhiello di aggancio destro (6) e dell'occhiello di aggancio sinistro (14) | | |
13 | Scollegare il condotto di alimentazione destro (4) ed il condotto di alimentazione sinistro (10) | | |
| |||
14 | Scollegare il condotto di alimentazione dalla parte posteriore del collettore di aspirazione a risonanza (1) | | |
15 | Staccare il connettore a spina elettrico dal sensore di posizione farfalla di turbolenza collettore di aspirazione lato sinistro (B28/9) e dal sensore di posizione farfalla di turbolenza collettore di aspirazione lato destro (B28/10) | ||
16 | Staccare i connettori a spina elettrici dagli iniettori di carburante (Y62/1, Y62/2, Y62/3, Y62/4, Y62/5, Y62/6) | ||
17 | Scaricare la pressione del carburante con il tubo flessibile tramite la valvola di servizio (3) | ||
| |||
| |||
18 | Smontare la tubazione carburante (13) dal distributore carburante (12) e tappare gli attacchi con tappi di chiusura idonei | Raccogliere il carburante che fuoriesce con un panno assorbente. | |
| |||
19 | Svitare le viti (21) | | |
20 | Sollevare la parte anteriore del collettore di aspirazione a risonanza (1) e staccare i flessibili a depressione (19) dai raccordi del collettore di aspirazione a risonanza (1) | Staccare i flessibili a depressione (19) con cautela al fine di evitare la rottura dei raccordo sul collettore di aspirazione a risonanza (1). | |
Montaggio: Controllare la presenza di danneggiamenti sui flessibili a depressione (19), event. sostituirli. | |||
21 | Estrarre il collettore di aspirazione a risonanza (1) e tappare le aperture del tratto di aspirazione delle testate utilizzando dei panni | Montaggio: Pulire le superfici di tenuta. Agganciare le guarnizioni nuove (20) al collettore di aspirazione a risonanza (1). | |
22 | Smontare il supporto centralina di comando sinistro (17) dal collettore di aspirazione a risonanza (1) | In caso di sostituzione del collettore di aspirazione a risonanza (1). | |
| |||
23 | Smontare il distributore carburante (12) con gli iniettori di carburante (Y62/1, Y62/2, Y62/3, Y62/4, Y62/5, Y62/6) dal collettore di aspirazione a risonanza (1) | In caso di sostituzione del collettore di aspirazione a risonanza (1). | |
Montaggio: Sostituire gli O-Ring degli iniettori di carburante (Y62/1, Y62/2, Y62/3, Y62/4, Y62/5, Y62/6). | |||
| |||
24 | Smontare l'attuatore della valvola a farfalla (M16/5) dal collettore di aspirazione a risonanza (1) | In caso di sostituzione del collettore di aspirazione a risonanza (1). | |
Montaggio: Sostituire la guarnizione dell'attuatore della valvola a farfalla (M16/5). | |||
| |||
25 | Smontare il sensore di posizione farfalla di turbolenza collettore di aspirazione lato sinistro (B28/9) e lato destro (B28/10) dal collettore di aspirazione a risonanza (1) | In caso di sostituzione del collettore di aspirazione a risonanza (1). | |
| |||
26 | Montaggio in successione inversa | ||
Pericolo! | Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto | Proteggere il veicolo contro l'avviamento autonomo. | |
27 | Effettuare una prova di funzionamento del motore e controllare la tenuta del motore in corrispondenza del collettore di aspirazione a risonanza (1) |
Testata
Numero | Denominazione | Motore | |||
BA01.30-N-1004-01R | Vite occhiello di sospensione su testata | M8 | Nm | 18 | |
Iniettori, valvole di iniezione, tubazioni
Numero | Denominazione | Motore | ||
BA07.03-N-1001-01G | Dado di raccordo tubazione carburante su distributore carburante | Nm | 24 | |
BA07.03-N-1002-01G | Vite distributore carburante al collettore di aspirazione a risonanza | Nm | 14 | |
BA07.03-N-1003-01G | Cappuccio di protezione su valvola di servizio | Nm | 15 | |
Centralina di comando
Numero | Denominazione | Motore | ||
BA07.08-N-1002-01A | Vite portacentraline su collettore di aspirazione a risonanza | Nm | 10 | |
Sistema di iniezione a benzina e accensione ME
Numero | Denominazione | Motore | ||
BA07.61-N-1001-01A | Vite attuatore della valvola a farfalla su collettore di aspirazione a risonanza | Nm | 10 | |
Condotto di aspirazione
Numero | Denominazione | Motore | ||
BA09.20-N-1001-01B | Vite collettore di aspirazione a risonanza alla testata | Nm | 9 | |
BA09.20-N-1002-01B | Vite sensore di posizione farfalla di turbolenza collettore di aspirazione su collettore di aspirazione a risonanza | Nm | 6 | |
Fascio di cavi motore
Numero | Denominazione | Motore | ||
BA15.18-N-1001-01D | Vite canale di alimentazione al collettore di aspirazione a risonanza | Nm | 8 | |
BA15.18-N-1002-01D | Vite condotto di alimentazione su coperchio testata | Nm | 8 | |
Tubo flessibile di mandata
119 589 04 63 00
Documenti citati
- ar0703d146001us Scaricare la pressione carburante dalla valvola di servizio
- ar0708d7008us Smontaggio, montaggio centralina di comando sistema d'iniezione
- ar0920d0080us Smontaggio, montaggio scatola convogliamento aria
- as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
- as4700z000101a Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.
